Ürün ayrıntıları:
|
Sıradan uygulama: | Sıvı seviye ölçümü | Ölçüm aralığı: | 50~5000mm |
---|---|---|---|
Güç kaynağı: | 24VDC(15-35V) | Proses Sıcaklığı: | -40~+130℃ |
Proses Basıncı: | -0.1~2.0MPa | sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... |
Proses bağlantısı: | flanş, braket (isteğe bağlı) | Durum göstergesi: | LCD (isteğe bağlı) |
Vurgulamak: | Manyetik Şamandıra Seviye Ölçer,Sıvı Şamandıra Seviye Ölçer 20mA,Prob Manyetik Seviye Vericisi |

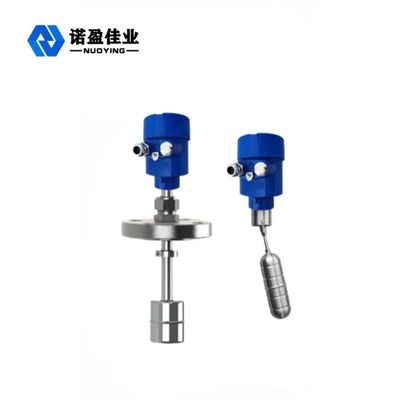

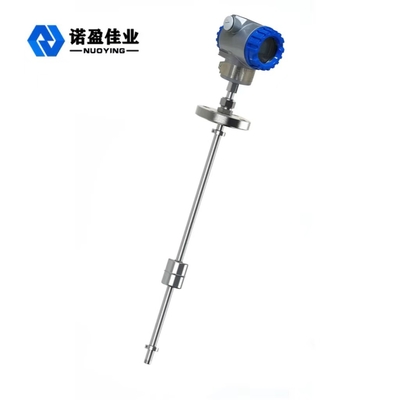

Çeşitli Prob Formları 20mA Sıvı NYCFQ Manyetik Şamandıralı Seviye Ölçer
Manyetik şamandıra seviye ölçer, sıvı seviyesiyle birlikte yükselmek veya düşmek için halka şeklindeki manyetik şamandırayı kullanır, böylece vericinin baskın ölçüm çubuğundaki kamış anahtarı emilir ve sıvı seviyesi ilgili elektro-pozitif çıkış hidroksilamine dönüştürülür. sinyal ve ardından elektro-pozitif sinyal, bağlantı kutusuna entegre bir iletim devresi modülü eklenerek iki telli 4 ~ 20mA standart sinyal çıkışına dönüştürülür ve manyetik şamandıra seviye ölçer ayrıca yerinde LED dijital ekran sağlar. sıvı seviyesini ölçün.serisi ürünler standart tip, korozyon önleyici tip ve patlamaya dayanıklı tiptir.
NYCFQ Manyetik Şamandıra Seviye Ölçer Çalışma Prensibi
Manyetik şamandıra seviye ölçer, manyetik şamandıra sıvı seviyesinin değişmesi ile algılama tüpü boyunca yukarı ve aşağı hareket ettiğinde, bir dizi kamış tüp ve algılama tüpünün içinde hassas dirençler ile yüzdürme ve manyetik kuplaj ilkesine dayalı olarak çalışır. Algılama tüpündeki sıvı seviyesinde bulunan kuru tüp sırayla açılır, böylece algılama tüpünün çıkış elektrik pozitif değeri değişir ve bağlantı kutusundaki dönüştürme devresi modülü direnç değerini 4~20mA akım çıkışına dönüştürür.
NYCFQ Manyetik Şamandıra Seviye Ölçer Tasarım Özelliği
1. Basit yapı, sağlam ve güvenilir, kararlı çalışma.
2. Ekran, sıvı seviyesini sezgisel, göz alıcı ve okunması kolay kırmızı renkte gösterir.
3. Çeşitli kurulum şekilleri ve bağlantı şekilleri seçilebilir.
4. Geniş ölçüm aralığı, tüm ölçüm sürecinde kör alan yok.
5. Çeşitli sıvıların yanı sıra yüksek sıcaklık, yüksek basınç, aşındırıcı ve yanıcı ve patlayıcı ortam seviyelerinin sürekli ölçümü.
6. Ekran, ölçülen ortamdan tamamen izole edilmiştir, güvenli ve güvenilirdir.
7. Özel basınç ve sıcaklık için profesyonel olarak tasarlanabilir.
NYCFQ Manyetik Şamandıra Seviye Ölçer Teknik Parametreler
Sıradan uygulama | Sıvı seviye ölçümü |
Ölçüm aralığı | 50~5000mm |
Ölçüm doğruluğu | ±1%FS |
Güç kaynağı | 24VDC(15-35V) |
Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Proses sıcaklığı | -40~+130℃ |
Proses basıncı | -0.1~2.0MPa |
orta yoğunluk | 500~2000kg/m³ |
orta yoğunluk | ≤0.8Pa.s;3Pa.s |
Proses bağlantısı | flanş, braket (isteğe bağlı) |
Durum göstergesi | LCD (isteğe bağlı) |
Koruma seviyesi | IP65 |
Patlamaya dayanıklı sınıf | Exia II CT6 |
NYCFQ Manyetik Şamandıra Seviye Ölçer Uygulama Alanı
Manyetik şamandıra seviye göstergesi, kimyasal, petrol ve diğer endüstriyel ekipman kaplarında sıvı seviyesi göstergesi için uygundur.Şu anda petrol, kimya, metalurji, elektrik, gıda, ilaç, kağıt yapımı ve diğer endüstrilerde sıvı seviyesi ölçümü ve kontrolünde yaygın olarak kullanılmaktadır.
