Ürün ayrıntıları:
|
| Ölçüm aralığı: | 6m | Anten Malzemesi: | 304 (isteğe bağlı) |
|---|---|---|---|
| Elektrik arayüzü: | M20×1.5, 1/2 NPT | yankı örnekleme: | 55 kez/sn |
| Orta sıcaklık: | -40~+130℃ | Proses Basıncı: | -0.1~0.3MPa |
| Sıradan uygulama: | Akışkanlar, özellikle düşük dielektrik sabiti, karıştırma ve diğer karmaşık uygulamalar | ||
| Vurgulamak: | Sıvı Güdümlü Dalga Seviye Transmitteri 6m,Kılavuzlu Dalga Radar Seviye Transdüseri,Akışkan Radarı Seviye Göstergesi |
||

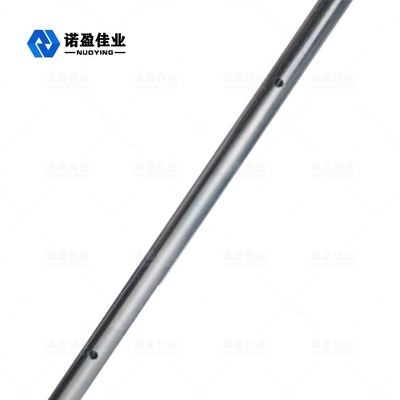

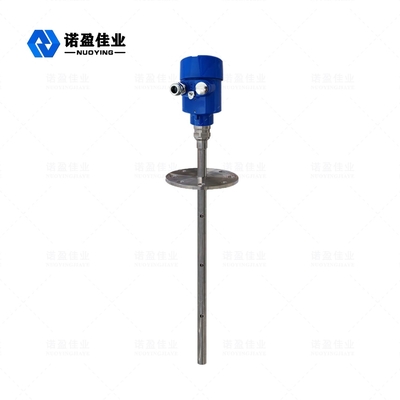

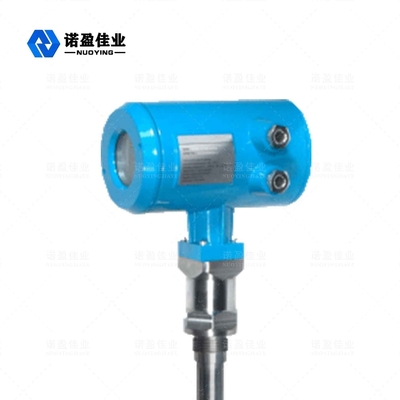

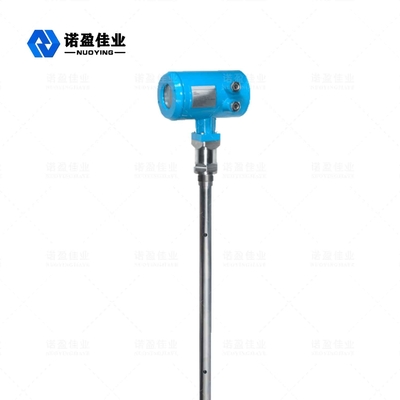

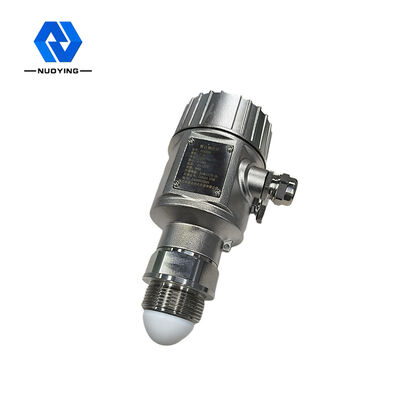

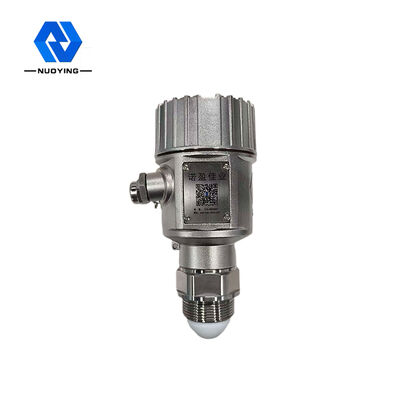

İnsan Vücuduna Zararsız 6m Sıvı Kılavuzlu Dalga NYRD704 Radar Seviye Transmitteri
NYRD704 Radar Seviye Vericisi Çalışma Prensibi
Kılavuzlu dalga radarı, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca hareket eden yüksek frekanslı mikrodalga darbeleri yayar.Ölçülen ortamla karşılaşıldığında, dielektrik sabitinin yansımaya neden olan ani değişimi nedeniyle darbe enerjisinin bir kısmı geri yansıtılır.Yayılan darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
Giriş:
Kılavuzlu dalga radarı, zamanda yolculuk ilkesine dayalı bir ölçüm cihazıdır.Radar dalgası ışık hızında hareket eder ve seyahat süresi elektronikler tarafından seviye sinyaline dönüştürülebilir.Prob, yüksek frekanslı bir darbe yayar ve bunu bir kablo veya çubuk probu boyunca yayar.Darbe malzeme yüzeyiyle karşılaştığında, geri yansıtılır ve cihazdaki alıcı tarafından alınır, bu da mesafe sinyalini bir seviye sinyaline dönüştürür.
Yansıyan sinyal, kablo veya çubuk probu boyunca aletin elektronik devresine iletilir.Mikroişlemci sinyali işler ve malzeme yüzeyinde mikrodalga darbesi tarafından üretilen ekoları tanımlar.
Yankı sinyalinin doğru tanımlanması darbe yazılımı tarafından yapılır.Malzeme yüzeyine olan D mesafesi, darbe zaman yolculuğu T ile orantılıdır:
D = C × T/2 (C, ışık hızıdır).
Boş tanktan E mesafesi bilindiğinden, malzeme seviyesi L:
L = E - D
Çıktı:
Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= dolu ölçek) ve bazı uygulama parametreleri girilerek ayarlanır.Uygulama parametreleri, cihazı otomatik olarak ölçüm ortamına uyarlar ve 4-20mA çıkışına karşılık gelir.
NYRD704 Radar Seviye Verici Tasarım Özelliği
1. Akıllı radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisini ve benzersiz yankı keşfi yankı işleme teknolojisini benimser.Temas ölçümü, yüksek ölçüm doğruluğu, daha doğru ölçüm.Bu arada, kılavuzlu dalga radarı yapışmaz ve orta sıcaklık ve yapışma gibi dış sıcaklıklardan etkilenmez.
2. Çeşitli proses bağlantı yöntemleri ve algılama elemanı türleri, 70X serisi kılavuzlu dalga radar seviye ölçeri çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Yüksek sıcaklık, yüksek basınç, düşük dielektrik sabit ortam gibi.
3. Darbeli çalışma modunu benimseyen ürün, son derece düşük güç yayar ve insan vücuduna ve çevreye zarar vermeyen çeşitli metal ve metal olmayan kaplara monte edilebilir.
NYRD704 Radar Seviye Vericisi Teknik Parametreleri
| Sıradan uygulama | Akışkanlar, özellikle düşük dielektrik sabiti, karıştırma ve diğer karmaşık uygulamalar |
| Anten malzemesi | 304 (isteğe bağlı) |
| Ölçüm aralığı | 6m |
| Ölçüm doğruluğu | %0.05-%0.1FS |
| Güç kaynağı | 24VDC(İki hat, dört hat) |
| Orta sıcaklık | -40~+130℃ |
| Proses basıncı | -0.1~0.3MPa |
| Proses bağlantısı | Diş, flanş (isteğe bağlı) |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 (isteğe bağlı) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Not: Kullanıcıların özel gereksinimlerine göre tasarım ürünleri özelleştirilebilir.
