Ürün ayrıntıları:
|
| Kesinlik: | <0.1%FS | Sıklık: | 100MHZ-1.8GHZ |
|---|---|---|---|
| Ölçüm aralığı: | -cable :0-30m; -kablo :0-30m; rod, coaxial :0-6m çubuk, koaksiyel :0-6m | Çözünürlük: | 1 mm |
| Tepki hızı: | 0.2S (gerçek kullanıma bağlı olarak) | Örnekleme: | yankı 55 örnek / s |
| Proses Basıncı: | -1 ~ 40bar | Muhafaza koruma sınıfı: | IP67,IP68 |
| Vurgulamak: | Paslanmaz Çelik Güdümlü Radar Seviye Sensörü,Güdümlü Radar Seviye Sensörü IP68,Sıvı Radar Tank Seviye Sensörü |
||

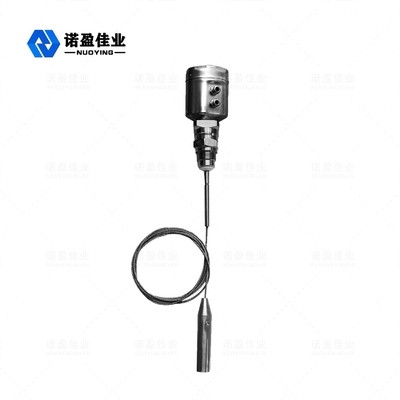

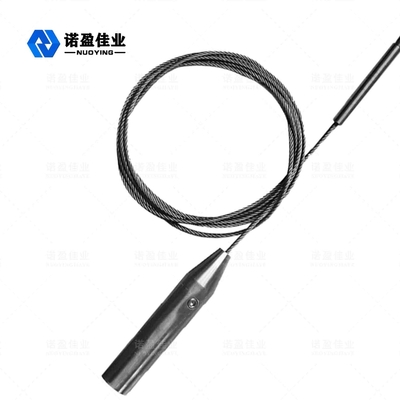

NYRD701 Paslanmaz Çelik Kılavuzlu Radar Seviye Sensörü İyi Doğru Ölçüm
NYRD701 Paslanmaz Çelik Kılavuzlu Radar Seviye Sensörü
Kılavuzlu dalga radar seviye göstergesinin teknik avantajları: sıvı, partikül ve bulamaç sürekli seviye ölçümü için radar seviye göstergesi.Dielektrik sabiti 1.4'e eşit veya daha büyük olan herhangi bir ortam ölçülebilir. Radar seviye ölçerin ölçümü, ortam değişikliğinden, sıcaklık değişikliğinden, soy gaz ve buhardan, tozdan, köpükten vb. etkilenmez. Direk tipi radarın maksimum menzili 6 metreye ulaşabilir. Radar seviye ölçerin doğruluğu 1 mm, menzil 30 metre, 250 derece yüksek sıcaklık, 40 kg yüksek basınç, radar seviye ölçer patlama tehlikesi alanı için uygundur. Genellikle viskoziteyi ölçmek için kullanılır. ≤ 500CST ve yapışkan ortam üretmek kolay değil. Kılavuzlu dalga radar seviye göstergesi, TDR prensibine dayanan bir çeşit seviye göstergesidir.Seviye göstergesinin elektromanyetik darbesi, kablo veya prob boyunca ışık hızında hareket eder.Seviye göstergesinin darbesinin bir kısmı bir yankı oluşturmak üzere yansıtılır ve aynı yol boyunca darbe vericisine geri döner.Güçlü buhar ve köpük engelleme, ölçüm etkilenmez. Verici ile ölçülen ortamın yüzeyi arasındaki mesafe, o zaman diliminde darbenin yayılma süresi ile orantılıdır ve sıvı seviyesinin yüksekliği hesaplanır.
NYRD701 Paslanmaz Çelik Kılavuzlu Radar Seviye SensörüTeknik parametre
| parametreler | Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Çözünürlük: 1mm Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Doğruluk: <0.1%FS |
| İletişim arayüzü | HART iletişim protokolü |
| tekrarlanabilirlik | ± 3 mm |
| Örnekleme | yankı 55 örnek / s |
| Çıkış akımı sinyali | 4-20mA |
| Proses bağlantısı | G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç | Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP67,IP68 |
| Patlama seviyeleri | EXia II CT6 Ga |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı | İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlernın-ninkullanıcılar!
