Ürün ayrıntıları:
|
| modeli: | NYRD702 | tekrarlanabilirlik: | ± 3mm |
|---|---|---|---|
| Çözünürlük: | 1 mm | Örnekleme: | yankı 55 örnek / s |
| Çıkış akımı sinyali: | 4-20mA | Patlama seviyeleri: | EXiaIICT6 Ga |
| Çevre koşulları: | -40 ℃ ~ +80 ℃ | Sıklık: | 100MHZ-1.8GHZ |
| Vurgulamak: | Paslanmaz Çelik Radar Seviye Transmitteri,Radar Seviye Transmitteri Dört Telli,20mA Radar Sıvı Seviye Transmitteri |
||

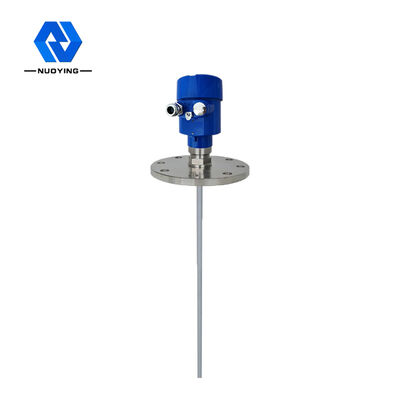

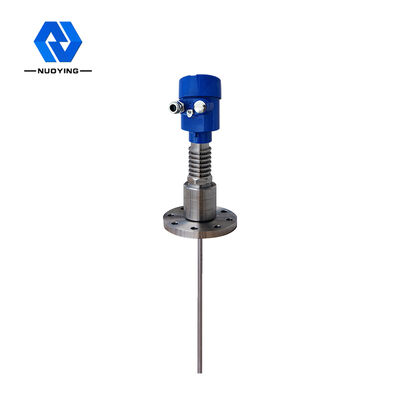

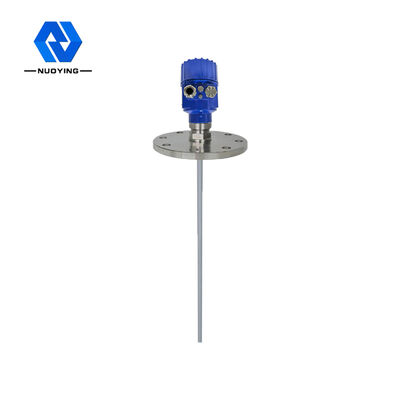

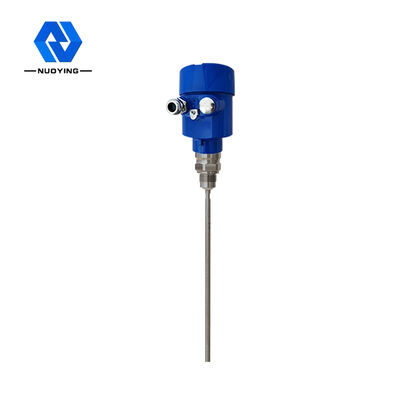

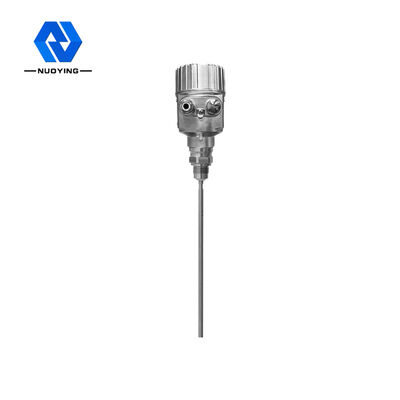

Paslanmaz Çelik NYRD702 Radar Seviye Vericisi 4-20mA/HART(İki Telli/Dört Telli)
Paslanmaz Çelik NYRD702 Radar Seviye Vericisi
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.İhracat ve ithalattan uzak durun.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Metal ve plastik bidonlarda sayaç tankın iç duvarına değmemelidir.Metal tank ise, tankın ortasına seviye göstergesi monte edilmemelidir.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Sağdaki diyagram, esas olarak sıvı seviyesi ölçümü için kullanılan çubuk şeklindeki radar kurulumunu göstermektedir.Verici ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.Sensör, çatının ortasına monte edilebilir, koni için konteynerin alt kısmı tankın tabanında ölçebilirse.
Paslanmaz Çelik NYRD702 Radar Seviye Vericisi Teknik Parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Doğruluk: <0.1% |
| İletişim arayüzü | HART iletişim protokolü |
| tekrarlanabilirlik | ± 3 mm |
| Çözünürlük | 1 mm |
| Örnekleme | yankı 55 örnek / s |
| Çıkış akımı sinyali | 4-20mA/HART |
| Proses bağlantısı |
Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP68 |
| Patlama seviyeleri | EXiaIICT6 Ga |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlernın-ninkullanıcılar!
