Ürün ayrıntıları:
|
| Güç çalışma aralığı: | 13~35VDC | Prob proses sıcaklığı: | -100°C~800°C |
|---|---|---|---|
| istikrar: | Etkinlik yok, aşınması kolay parçalar yok, temizlemeye, bakıma, hata ayıklamaya gerek yok | koruma sınıfı: | IP65, IP67, IP68 (isteğe bağlı) |
| Proses bağlantısı: | Diş ve flanş (isteğe bağlı) | Patlamaya dayanıklı sınıf: | Exia II CT6 Ga, Exd II CT6 Gb(detaylar için sertifikaya bakın) |
| sinyal çıkışı: | 4…20mA/HART/RS485/ Modbus. | Proses Basıncı: | -0.1 ~1.6MPa, -0.1 ~4.0MPa, -0.1 ~6.3MPa |
| Vurgulamak: | Akıllı RF Kabul Seviyesi Vericisi,35 VDC RF Kabul Seviyesi Vericisi,Gaz Tankı Kabul Tipi Seviye Sensörü |
||

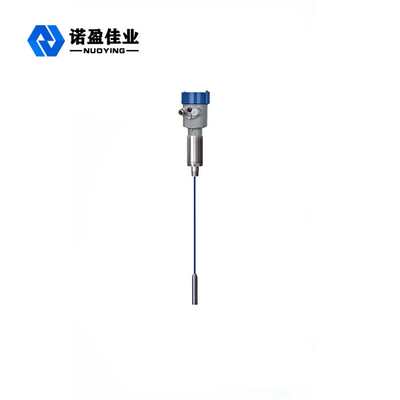

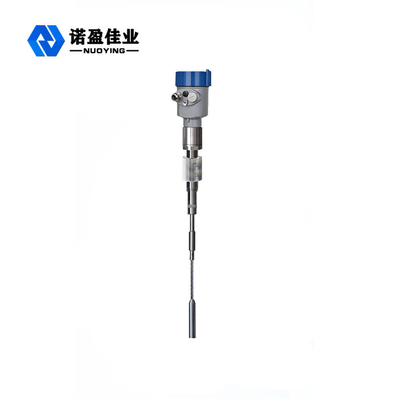

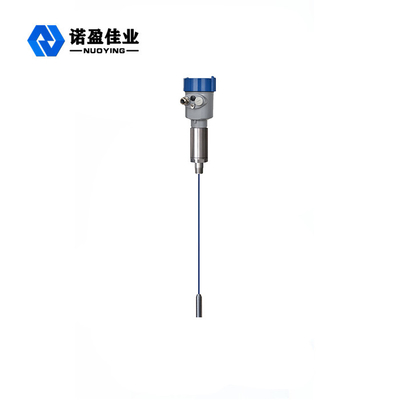

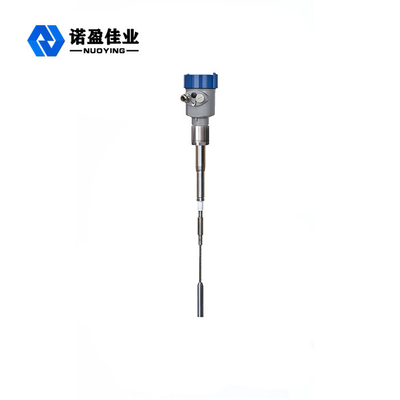

NYSP Akıllı RF Kabul Seviyesi Vericisi Benzersiz Sürüş Kalkanı Devre Tasarımı
NYSP Akıllı RF Kabul Seviyesi Vericisinin Çalışma Prensibi
Radyofrekans giriş seviyesi ölçer, radyofrekans giriş prensibine dayanan sürekli bir seviye ölçüm ürünüdür. Ürün, yüksek stabilite, yüksek hassasiyet ve geniş uygulama avantajlarına sahiptir.Geleneksel kapasitif seviye ölçer ile karşılaştırıldığında, basit ve kullanışlı sayaç ayarı elde etmek için modüler tasarım benimsenmiştir.Ayar tamamlandıktan sonra sayaç normal şekilde ve ömür boyu bakım gerektirmeden kullanılabilir.Kullanıcılar, ekipmanın çalışmasını sezgisel olarak anlayabilir ve karmaşık endüstriyel durumlarda sorunlarla zamanında başa çıkabilir, ayrıca güvenli ve güvenilirdir.
Radyofrekans giriş ölçüm teknolojisi, benzersiz avantajlara sahip bir tür seviye ölçüm teknolojisidir.Konsept genel kapasitif ölçüm teknolojisine çok benzese de, RF kabul teknolojisi elektronik üniteye DrivingShield devresi ve kıyıcı devre ekler, böylece empedans ve kapasitif reaktansın ayrı ölçümünü gerçekleştirebilir. Fizik yasalarına göre, empedans ve asılı herhangi bir malzemenin reaktansı eşittir, bu nedenle asılı malzemenin neden olduğu etki, salınımlı devrenin faz kayması ile toplam çıktıdan ölçülebilir ve ortadan kaldırılabilir.

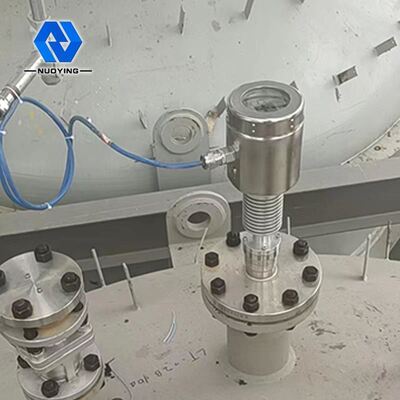

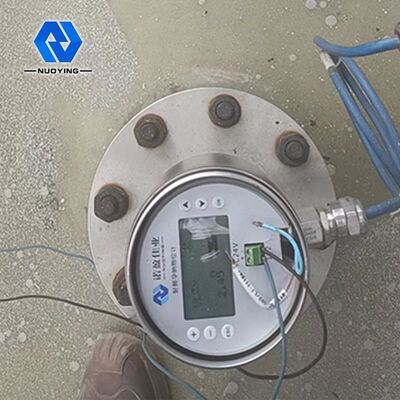

Radyofrekans giriş seviyesi ölçerin probu, depolama tankına takılır ve seviye değişikliğinden kaynaklanan radyo frekansı sinyalinin değişimi, prob aracılığıyla elde edilir.Probun sürücü kalkanı ucu, RF akımının asılı malzeme boyunca bir döngü oluşturmasını önleyerek, sayaç ölçümünün doğruluğunu sağlar.

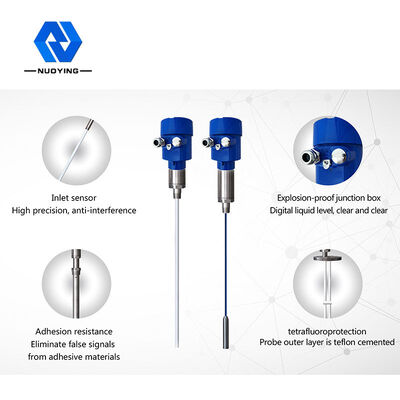

Tasarım özellikleriNYSP Akıllı RF Kabul Seviyesi Vericisi
◎ asılı durma önleyici: benzersiz sürüş kalkanı devre tasarımı, asılı durma özelliğini geliştirir
◎ güç kaynağı aralığı: güç kaynağı çalışma aralığı: 13 ~ 35vdc
◎ prob proses sıcaklığı: - 100 ℃ ~ 800 ℃

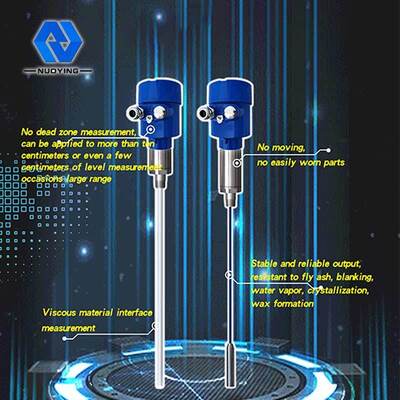

◎Ölü bölge ölçümü yok, on santimetreden veya hatta birkaç santimetreden fazla olan çok çeşitli malzeme seviyesi ölçüm durumlarına uygulanabilir
◎Maksimum ölçüm aralığı yüz metreye, hatta yüzlerce metreye ulaşabilir
◎Viskoz malzeme arayüz ölçümü bu cihazın büyük bir avantajıdır
◎kararlı ve güvenilir çıktı, uçucu küle, düşen malzemeye, su buharına, kristalleşmeye ve muma dayanıklı
◎hareket yok, takılması kolay parça yok, düzenli temizlik, bakım ve hata ayıklama yok
teknik parametreler

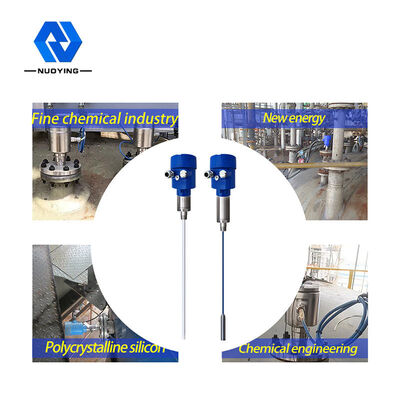

| Sıradan uygulama | Sıvı (Korozyon, iletkenlik, düşük dielektrik sabiti, karıştırma, arayüz, elektrik dehidrasyon, viskozite, derin kuyu, ultra geniş aralık ve diğer durumlar) |
| Toz (iletkenlik, yalıtım tozu vb.) | |
| Katı (iletkenlik, yalıtım, ultra yüksek sıcaklık yalıtım katı vb.) | |
|
ürün modeli
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Anten formu
|
Yumuşak kablo, yalıtımlı yumuşak kablo, yalıtımsız yumuşak kablo, sert çubuk, yalıtımlı sert çubuk, her iki uçta yalıtımlı sert çubuk, silindirik sert çubuk |
| Anten Malzemesi | PTFE,304,316 |
| ölçüm aralığı | 3m, 20m (Derin kuyu yüzlerce metreyi ölçebilir ve özelleştirilebilir) |
| dalga boyu | 635-650mm |
| Ölçüm hassasiyeti | %0.05~0.1%FS |
| Güç kaynağı | 24VDC |
|
sinyal çıkışı |
4...20mA/HART/ RS485/Modbus…. |
| Proses sıcaklığı | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Proses basıncı |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
| Proses bağlantısı | vida dişi, flanş (seçilebilir) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
