Ürün ayrıntıları:
|
Sıradan uygulama: | çimento tozu, uçucu kül, kristalizasyon | Ölçüm doğruluğu: | %0.05~0. 1%FS |
---|---|---|---|
Elektrik arayüzü: | M20X1.5, % ~NPT | sinyal çıkışı: | 4...20mA/HART/RS485/Modbus. |
tehlikeli derecede patlamaya dayanıklı sınıf: | ExialICT6 Ga, | güç kaynakları: | 24VDC |
süreç basıncı: | -0. -0. 1~1.0MPa, 1~1.0MPa, | süreç bağlantısı: | Diş, dirsek, flanş, sıhhi kelepçe (isteğe bağlı) |
Vurgulamak: | Akış Stiring Radar Sıvı Seviye Sensörü,Radar Sıvı Akıllı Seviye Vericisi,Radar Sıvı Seviye Vericisi 26G |

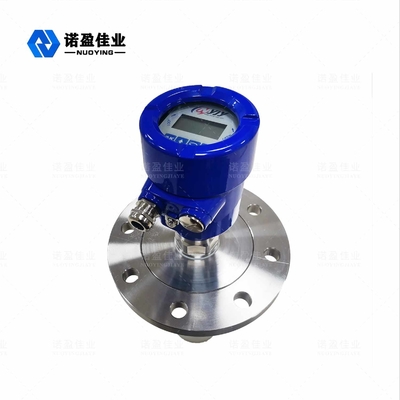

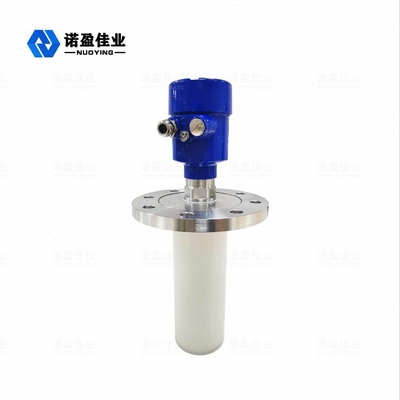

Yüksek Aşındırıcı Sıvı 26 G Akıllı Radar Seviye Vericisi NYRD 86
Yüksek Aşındırıcı Sıvı 26 G Akıllı Radar Seviye Vericisinin Çalışma Prensibi NYRD 86
Radar Seviye Ölçer (NYRD80X) serisi sensörler, akıllı ve anti-çimento tozu, uçucu kül, kristalizasyon fonksiyonları80 metreye kadar maksimum mesafeyi ölçen radar seviye ölçüm cihazları.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemciler, sayacın reaksiyon tankları ve katı hazne gibi karmaşık ölçüm koşullarında kullanılmasını sağlayarak daha yüksek oranlı sinyal analizi ve işleme gerçekleştirebilir.
Alınacak ve bilinen sesin seviyesini belirlemek için gönderilen ile ultrasonik zaman farkına göre, Mikrodalga işaretleri elektronik ekipmanlar tarafından işlenir ve son olarak nesne yüksekliği ile ilgili elektrik sinyallerine dönüştürülür.
Ölçüm verileri: dişli tabanının veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin ölçüm kör alanına (şekilde D ile gösterilen alan) giremeyeceğinden emin olun.
Yüksek Aşındırıcı Sıvı 26 G Akıllı Radar Seviye Transmitteri NYRD 86'nın tasarım özellikleri
◎ Kör alan ölçümü daha dardır, küçük çalışma alanı ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da en iyi çalışma performansını elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabiti referanslarını ölçmek için en iyi seçimdir.Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük izolatör sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
◎ Eğimli katı yüzeylerde daha kısa dalga boyu, daha üstün yansıma.
Yüksek Aşındırıcı Sıvı 26 G Akıllı Radar Seviye Vericisi NYRD 86'nın teknik parametreleri
Sıradan uygulama | Çeşitli sıvılar özellikle güçlü korozyon |
ürün modeli |
NYRD86 |
Anten formu
|

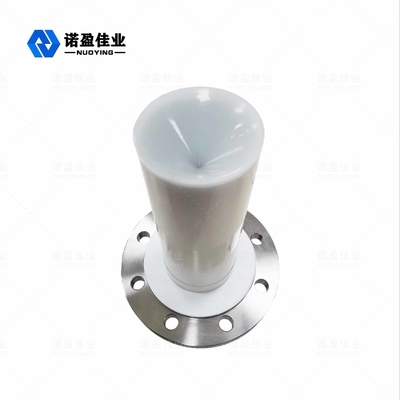

Çubuk, su damlası, düz, trompet, atılan yüzey, lens
|
Anten malzemesi | PTFE,304,316,PP,PFA |
ölçüm aralığı | 10m,20m,30m,35m,40m,80m |
ölçüm doğruluğu | %0.05~0.1%FS |
Güç kaynağı gerilimi | 24VDC (iki telli, dört telli), 220VAC |
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
Proses sıcaklığı | -40~+130℃,-40~+150℃,-40~+260℃,-40~+1200℃ |
Proses basıncı |
-0.1~0.3MPa,-0.1~2.0MPa,-0.1~4.0MPa, |
prosedür bağlantısı | vida dişi, braket, flanş, kelepçeler (isteğe bağlı) |
Elektrik arayüzü | M20*1.5,½ ″NPT |
koruma seviyeleri | IP65,IP67,IP68(opsiyonel) |
patlamaya dayanıklı sınıflandırma | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
