Ürün ayrıntıları:
|
| Elektrik arayüzü: | M20X1.5, % ~NPT | süreç basıncı: | -0. 1~4. 0MPa |
|---|---|---|---|
| Sıradan uygulama: | Sıcaklığa dayanıklı, basınca dayanıklı ve hafif aşındırıcı sıvı | Ölçüm aralığı: | 30m |
| tehlikeli derecede patlamaya dayanıklı sınıf: | ExialICT6 Ga | Anten formu: | Bar tipi, su damlası tipi, plaka tipi, korna tipi, yüzey tipi, lens tipi |
| süreç bağlantısı: | Braket, flanş (isteğe bağlı) | Proses Sıcaklığı: | -40~250℃ |
| Vurgulamak: | Akıllı Radar Seviye Ölçer 26G,10m Gıda Test Radar Seviye Ölçer,Aşındırıcı Kimyasallar Test Radar Seviye Ölçer |
||

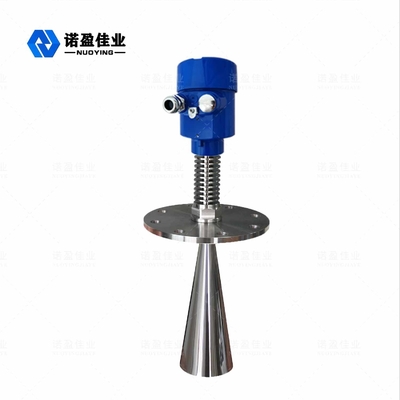

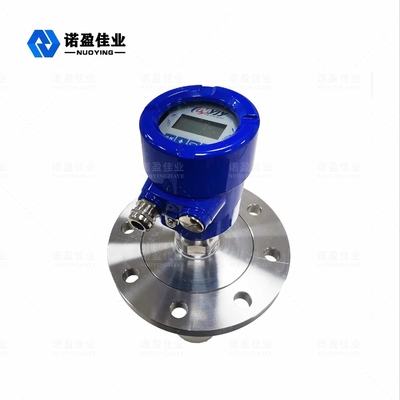

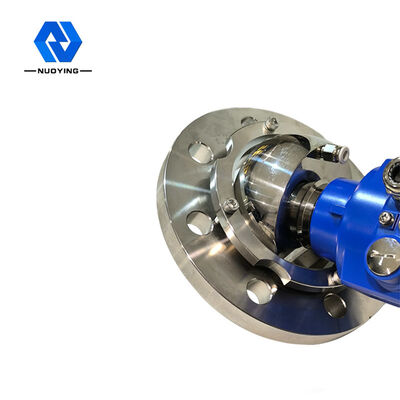

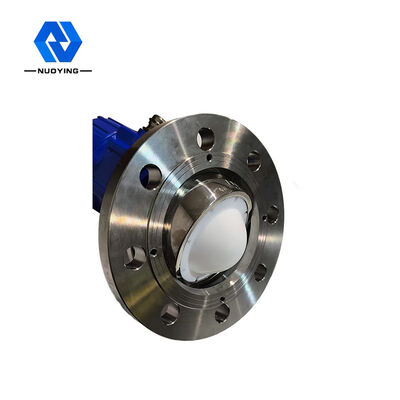

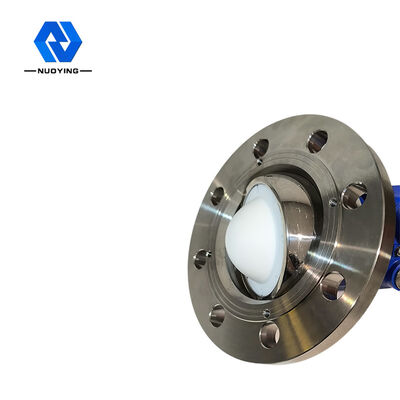

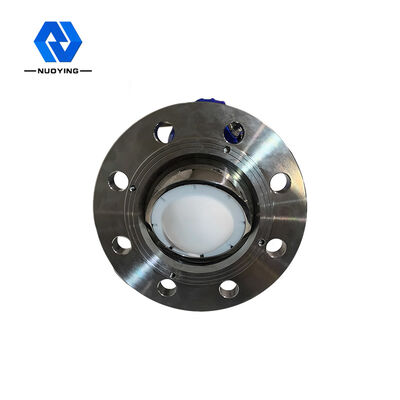

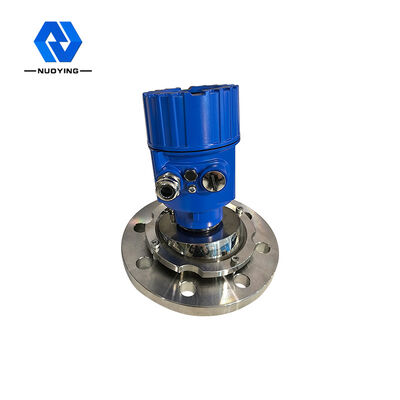

NYRD 806 26G Sıcaklık / Basınca Dayanıklı ve Hafif Aşındırıcı Sıvı İçin Akıllı Radar Seviye Ölçer
NYRD 806 26G Akıllı Radar Seviye Ölçer'in Sıcaklığa / Basınca Dayanıklı ve Hafif Aşındırıcı Sıvı İçin Çalışma Prensibi
Radar Seviye Ölçer (NYRD80X) serisi sensörler, 80 metreye kadar maksimum mesafeyi ölçen 26GHz yüksek frekanslı radar seviye ölçüm cihazlarıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemciler, sayacın reaksiyon tankları ve katı hazne gibi karmaşık ölçüm koşullarında kullanılmasını sağlayarak daha yüksek oranlı sinyal analizi ve işleme gerçekleştirebilir.
Fırlatmadan itibaren sesin seviyesini belirlediği bilinen ultrasonik zaman farkına göre, Mikrodalga sinyalleri elektronik cihazlar tarafından işlenir ve son olarak nesne seviyesi ile ilgili elektrik sinyallerine dönüştürülür.
Ölçüm verileri: dişli tabanının veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviyesi zamanlamasını kullanırken, en yüksek malzeme seviyesinin ölçüm kör alanına (şekilde D ile gösterilen alan) giremeyeceğinden emin olun.
NYRD 806 26G Sıcaklık/Basınç Dirençli ve Hafif Aşındırıcı Sıvı İçin Akıllı Radar Seviye Ölçer'in tasarım özellikleri
◎ korozyona ve köpüğe karşı neredeyse bağışık;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
◎Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
◎ Ciddi toz ortamının yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkisi vardır.
◎ Daha kısa dalga boyu, eğimli katı yüzeylerde daha iyi yansıma.
◎ Işın Açısı küçüktür, enerji konsantredir, bu da yankı yeteneğini arttırır ve girişim nesnelerinden kaçınmaya elverişlidir.
◎ Kör alan ölçümü daha küçüktür, küçük tank ölçümü için de iyi sonuçlar elde edilir.
◎ Yüksek sinyal-gürültü oranı, dalgalanma durumunda bile daha iyi performans elde edebilir.
dalgalanmalar durumunda da daha iyi performans elde edebilirsiniz.
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
Teknik parametreler nın-nin NYRD 806 26G Sıcaklık / Basınca Dayanıklı ve Hafif Aşındırıcı Sıvı İçin Akıllı Radar Seviye Ölçer
| Sıradan uygulama | Sıcaklığa dayanıklı, basınca dayanıklı ve hafif aşındırıcı sıvı |
|
ürün modeli
|
NYRD806 |
| Anten formu | Çubuk, su damlası, düz, trompet, atılan yüzey, lens |
| Anten malzemesi | 316 |
| ölçüm aralığı | 30m |
| ölçüm doğruluğu | %0.05~0.1%FS |
| Güç kaynağı gerilimi | 24VDC (iki telli, dört telli) |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+250 ℃ |
| Proses basıncı | -0.1~4.0 MPa, |
| prosedür bağlantısı | braket, flanş (isteğe bağlı) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP67 (isteğe bağlı) |
| patlamaya dayanıklı sınıflandırma | Exia II CT6 |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
