Ürün ayrıntıları:
|
| Sıradan uygulama: | güçlü korozyonda sıvı, düşük dielektrik sabiti | Elektrik arayüzü: | M20×1.5 |
|---|---|---|---|
| ürün modeli: | NYRD 701 | Anten formu: | Kablo Tipi, Çubuk Tipi |
| Anten Malzemesi: | PTFE, 304 | yankı örnekleme: | 55 kez / s |
| Ölçüm aralığı Ölçüm doğruluğu: | 30 m /%0.05 ~ %0.1 F.S | Güç kaynağı: | 220VAC |
| Vurgulamak: | 30m Kılavuzlu Dalga Radar Seviye Ölçer,Temaslı Kılavuzlu Dalga Radar Vericisi,Güçlü Korozyon Sıvı Radar Seviye Vericisi |
||

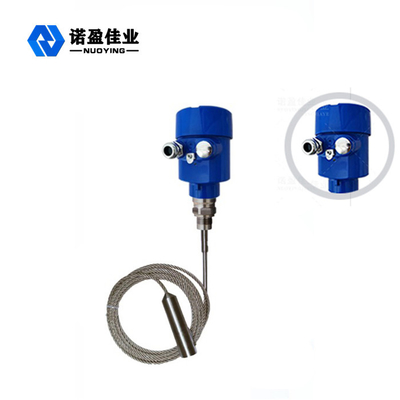

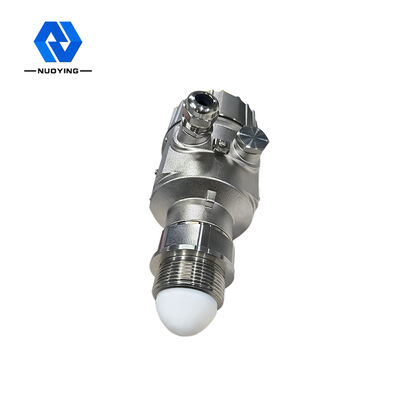

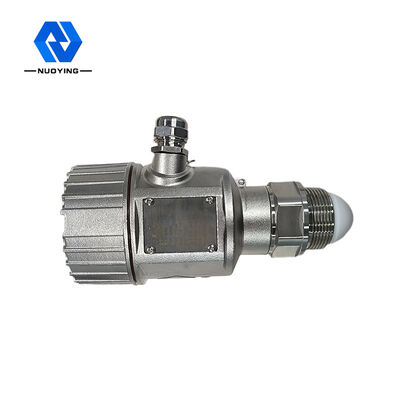

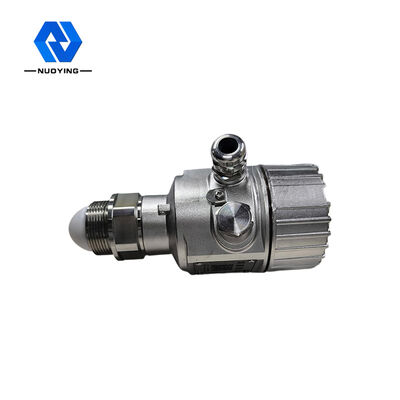

Güçlü Korozyon Sıvısı için 30m Temaslı Kılavuzlu Dalga Radar Seviye Ölçer NYRD 701
çalışma prensibiGüçlü Korozyon Sıvısı için 30m Temaslı Kılavuzlu Dalga Radar Seviye Ölçer NYRD 701
Kılavuzlu dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve ölçülen ortamla karşılaşır.Dielektrik sabitinin ani değişimi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
bengiriş işlemi
Kılavuzlu dalga radarı, zamanda yolculuk ilkesine dayalı bir ölçüm cihazıdır.Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler tarafından nesne düzeyinde sinyale dönüştürülebilir.Prob, yüksek frekanslı darbe yayar ve kablo veya çubuk probu boyunca yayılır.
Öçıktı süreci
Boş tank yüksekliği E(= sıfır), dolu tank yüksekliği F(= tam aralık) ve bazı uygulama parametreleri girildiğinde, uygulama parametreleri sayacı otomatik olarak 4-20mA çıkışa karşılık gelen ölçüm ortamına uyarlayacaktır.
Tasarım özelliklerinın-ninGüçlü Korozyon Sıvısı için 30m Temaslı Kılavuzlu Dalga Radar Seviye Ölçer NYRD 701
◎Güdümlü dalga radar nesne seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery Echo işleme teknolojisi, temas ölçümü, yüksek ölçüm doğruluğu, daha doğru ölçüm benimser.Aynı zamanda güdümlü dalga radarı, ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎70X serisi kılavuzlu dalga radar nesne seviye ölçer, çeşitli proses bağlantı modları ve algılama modülü türleri sayesinde çeşitli karmaşık çalışma koşulları ve uygulamaları için uygundur.Örneğin: yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam.
◎Darbe çalışma modu, düşük emisyon gücü, çeşitli metal, metal olmayan kaplara monte edilebilir, insan vücuduna ve çevreye zarar vermez.
Teknik parametre nın-ninGüçlü Korozyon Sıvısı için 30m Temaslı Kılavuzlu Dalga Radar Seviye Ölçer NYRD 701
| Sıradan uygulama | Sıvı (güçlü korozyon, düşük dielektrik sabiti, yapışma, yüksek sıcaklık ve yüksek basınç, Dahili ısıtma Bobini, merdiven, yüzer plaka ve diğer karmaşık durumlar) |
| Toz (uçucu kül, kireçtaşı tozu, çimento tozu, beton ve diğer ortamlar) | |
| Katı (küçük parçacıklar, tane, çakıl, kum ve diğer ortamlar) | |
| Ürün modeli | NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
| Anten formu | Kablo tipi, çubuk tipi, çift kablo tipi, çift çubuk tipi, dalga kılavuzlu tüp tipi |
| Anten malzemesi | PTFE, 304, 316 |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 6m, 30m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Proses basıncı | -0.1~2.0MPa,-0.1~4.0MPa |
| Proses bağlantısı | Diş, dirsek, flanş, kelepçe (isteğe bağlı) |
| Elektrik arayüzü | M20×1.5 , ½" NPT |
| Koruma sınıfı | IP 65, IP 67, IP 68 (opsiyonel) |
| Patlamaya dayanıklı sınıf | ExiaIICT6Ga, ExdIICT6Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
