Ürün ayrıntıları:
|
| yankı örnekleme: | 55 kez / s | Ölçüm aralığı: | 5m |
|---|---|---|---|
| Ölçüm doğruluğu: | %0.05 ~ %0.1 FS | Güç kaynağı: | Güç kaynağı 220VAC |
| Elektrik arayüzü: | M20×1.5 , ½" NPT | Koruma sınıfı: | IP 67 |
| Anten formu: | çubuk tipi | Sıradan uygulama: | yüksek basınç, Dahili ısıtma Bobini |
| Vurgulamak: | Bilge Kılavuzlu Dalga Seviye Transmitteri 6m,Yüksek Basınçlı Gwr Tipi Seviye Transmitteri,Anti Korozyon Radar Seviye Transmitteri |
||

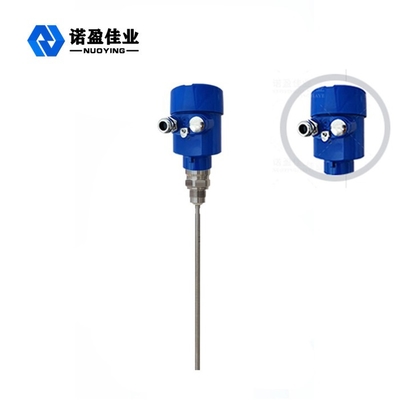

5m Eşsiz Yankı Keşfi Kılavuzlu Dalga Radarı Seviye Vericisi Yüksek Basınç NYRD 702
5m Eşsiz Yankı Keşfi Kılavuzlu Dalga Radarı Seviye Vericisi Yüksek Basınç NYRD 702'nin çalışma prensibi
Kılavuzlu dalga radarı tarafından yayılan korozyon önleyici ve mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve test edilen ortamla karşılaşır.Dielektrik sabitinin ani değişimi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
bengirdi işleme
Kılavuzlu dalga radar ekipmanı, zamanda yolculuk ilkesine odaklanan bir ölçüm cihazıdır.Radar ekipmanı dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler tarafından amaç seviyesi sinyaline dönüştürülebilir.Prob, yüksek frekanslı darbe ve sıvı yayar ve kablo veya çubuk probu boyunca yayılır.
Öçıktı işleme
Boş tank yüksekliği E(= sıfır), dolu tank yüksekliği F(= tam aralık) ve bazı uygulama parametreleri girildiğinde, uygulama parametreleri sayacı otomatik olarak 4-20mA çıkışa karşılık gelen ölçüm ortamına uyarlayacaktır.
Tasarım özellikleri nın-nin5m Eşsiz Yankı Keşfiy Kılavuzlu Dalga Radarı Seviye Transmitteri Yüksek Basınç NYRD 702
◎Güdümlü dalga radar nesne seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery Echo işleme teknolojisi, temas ölçümü, yüksek doğruluk ölçümü, daha doğru ölçüm için uygundur.Aynı zamanda güdümlü dalga radarı, ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎70-X serisi kılavuzlu dalga radar nesne seviye ölçer, çok yönlü bağlantı modları ve algılama modülü çeşitleri sayesinde çok yönlü karmaşık çalışma koşulları ve uygulamaları için uygundur.Örneğin: yüksek sıcaklık, yüksek basınçlı ve düşük dielektrik sabit ortam.
◎Darbe çalışma modu, düşük emisyon gücü, çeşitli aşındırıcı, metal olmayan kaplara konabilir, insan vücuduna ve çevreye zarar vermez.
Teknik parametrenın-nin5m Eşsiz Yankı Keşfi Kılavuzlu Dalga Radarı Seviye Vericisi Yüksek Basınç NYRD 702
| Sıradan uygulama | Sıvı Dahili ısıtma Bobin, merdiven, yüzer plaka |
| Toz kireçtaşı tozu, çimento tozu | |
| Katı küçük parçacıklar, tane, çakıl, kum | |
| Ürün modeli | NYRD702 |
| Anten formu | dalga kılavuzu tüp tipi |
| Anten malzemesi | 316 |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 5m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC (iki telli, dört telli), |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +250°C |
| Proses basıncı | -0.1~4.0MPa |
| Proses bağlantısı | flanş |
| Elektrik arayüzü | M20×1.5 , ½" NPT |
| Koruma sınıfı |
IP65, IP67 |
| Patlamaya dayanıklı sınıf |
ExdIICT6Gb |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
