Ürün ayrıntıları:
|
| Sıradan uygulama: | Yüksek sıcaklık ve yüksek basınç ortamında sıvı | Anten Malzemesi: | 304 |
|---|---|---|---|
| Ölçüm aralığı: | 15 milyon | sinyal çıkışı: | 4... 20mA/HART/RS485/Modbus... |
| Proses bağlantısı: | flanş | Koruma sınıfı: | IP 68 |
| Patlamaya dayanıklı sınıf: | ExiaIICT6Ga | Sıklık: | 500MHz-1.8Ghz |
| Vurgulamak: | Güdümlü Radar Seviye Transmitteri Yüksek Teampreture,6m Güdümlü Radar Seviye Transmitteri,Toz Güdümlü Dalga Seviye Transmitteri |
||

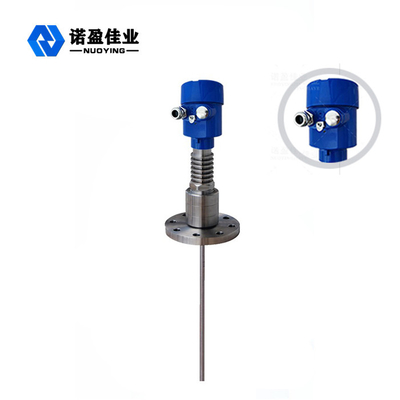

NYRD 705 Yüksek Sıcaklık ve Yüksek Basınç Ortamında Sıvı İçin Kılavuzlu Dalga Radar Seviye Transmitteri
Yüksek Sıcaklık ve Yüksek Basınç Ortamında Sıvı İçin NYRD 705 Kılavuzlu Dalga Radar Seviye Transmitteri Çalışma Prensibi
Kılavuzlu lazer dalga radarı tarafından yayılan korozyon önleyici ve güçlü mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve test edilen ortamla karşılaşır.Dielektrik sabitinin ani değişimine göre yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen maddelerin mesafesi ile orantılıdır.
Giriş işleme
Kılavuzlu dalga radar ekipmanı, zamanda yolculuk ilkesine odaklanan bir ölçüm cihazıdır.Radar aracı dalgası, ışık hızında çalışır ve ilerleme süresi, elektronik aksesuarlar ve bileşenler tarafından amaç seviyesi sinyaline dönüştürülebilir.Prob, yüksek frekanslı darbe ve katı yayar ve kablo veya çubuk probu boyunca yayılır.
Çıkış işleme
Boş tank yüksekliği E(= sıfır), dolu tank yüksekliği F(= tam aralık) ve bazı uygulama parametrelerini girerek, sayacı otomatik olarak 4-20mA çıkışa karşılık gelen ölçüm koşullarına uyarlayacak olan uygulama parametreleri.
Yüksek Sıcaklık ve Yüksek Basınç Ortamında Sıvı İçin NYRD 705 Kılavuzlu Dalga Radar Seviye Vericisinin tasarım özellikleri
◎Güdümlü dalga radar nesne seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery Echo işleme teknolojisi, temas ölçümü, yüksek doğruluk ölçümü, daha doğru ölçüm için uygundur.cuttentluy, güdümlü dalga radarı, ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎70-X serisi kılavuzlu dalga radar nesne seviye ölçer, çok yönlü bağlantı modları ve algılama modülü çeşitleri sayesinde çok yönlü karmaşık çalışma koşulları ve uygulamaları için uygundur.Örneğin: yüksek sıcaklık, yüksek basınçlı ve düşük dielektrik sabit ortam.
◎Darbe çalışma modu, düşük emisyon gücü, çeşitli aşındırıcı, metal olmayan kaplara konabilir, insan vücuduna ve çevreye zarar vermez.
Yüksek Sıcaklık Yüksek Basınçlı Ortamda Sıvı İçin NYRD 705 Kılavuzlu Dalga Radar Seviye Vericisinin Teknik Parametresi
| Sıradan uygulama | Sıvı, düşük dielektrik sabiti, Dahili ısıtma Bobini, merdiven, yüzer plaka |
| Toz (uçucu kül, beton ve diğer ortamlar) | |
| Katı (küçük parçacıklar, tane, çakıl, kum | |
| Ürün modeli | NYRD705 |
| Anten formu | çubuk tipi, çift kablo tipi, çift çubuk tipi |
| Anten malzemesi | 316 |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 15m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -200~ +400 °C |
| Proses basıncı | -0.1~40MPa |
| Proses bağlantısı | flanş |
| Elektrik arayüzü | ½" NPT |
| Koruma sınıfı | IP 68 |
| Patlamaya dayanıklı sınıf | ExiaIICT6Ga |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
