| Marka Adı: | NUOYINGJIAYE |
| Model Numarası: | NYRD701 |
| Moq: | 1 bilgisayar |
| fiyat: | $450~$1700/pc |
| Ödeme Şartları: | T/T, |
| Tedarik Yeteneği: | 1000 adet/ay |

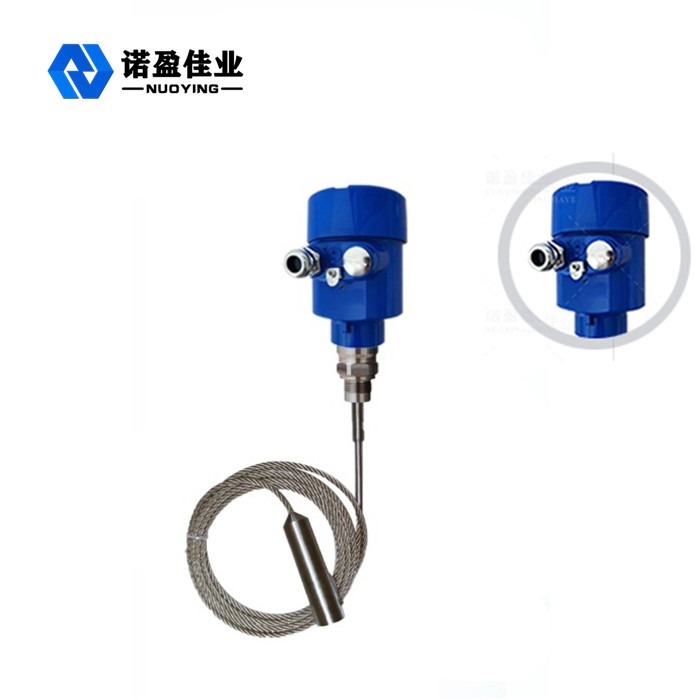

Karmaşık Uygulamalar İçin Gelişmiş Mikroişlemciler Kılavuzlu Dalga Radarı Seviye Ölçer
Karmaşık Uygulamalar İçin Gelişmiş Mikroişlemci Kılavuzlu Dalga Radar Seviye Ölçerin Çalışma Prensibi
Kılavuzlu dalga radarı tarafından yayılan korozyon önleyici ve mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve test edilen ortamla karşılaşır.Dielektrik sabitinin ani değişimi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
Giriş işleme
Zaman yolculuğu ilişkisini amaçlayan bir ölçüm cihazı olan kılavuzlu dalga radar aracı.bu701tdiş ve flanş Yolsuzlukla Mücadeledalga güdümlü radar dalgası ışık hızında çalışır ve hareket süresi elektronik bileşenler tarafından amaç seviyesi sinyaline dönüştürülebilir.Akıllı ve işlevsel sonda, yüksek frekanslı darbe yayar ve kablo veya çubuk sonda boyunca yayılır.
Çıkış işleme
Tank yüksekliği E(= sıfır), dolu tank yüksekliği F(= tam aralık) ve bazı uygulama parametreleri gibi boş pozisyon girilerek, uygulama parametreleri otomatik olarak ve 4-20mA çıkışa karşılık gelen ölçüm ortamına göre sayacı ayarlayacaktır.
Karmaşık Uygulamalar İçin Gelişmiş Mikroişlemci Kılavuzlu Dalga Radar Seviye Ölçerin tasarım özellikleri
◎Kılavuzlu dalga radar nesne seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery Echo işleme teknolojisi, temas ölçümü, yüksek doğrulukta ölçüm, daha doğru ölçüm girişiminde bulunur.Ayrıca güdümlü dalga radarı olan radar, ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎70-X serisi kılavuzlu dalga radar nesne seviye ölçer, çok yönlü bağlantı modları ve algılama modülü türleri sayesinde çok yönlü karmaşık çalışma koşulları ve uygulamaları için uygundur.Örneğin: yüksek sıcaklık, yüksek basınçlı ve düşük dielektrik sabit ortam.
◎Darbe çalışma modu, düşük emisyon gücü, çok çeşitli aşındırıcı, metal olmayan kaplara ve paslanmaz çelik olmayan, insan vücuduna ve çevresine zarar vermez.
Karmaşık Uygulamalar İçin Gelişmiş Mikroişlemciler Kılavuzlu Dalga Radarı Seviye Ölçer'in teknik parametresi
| Sıradan uygulama | Sıvı (yapışma, yüksek sıcaklık ve yüksek basınç, Dahili ısıtma Bobini, merdiven, yüzer plaka) |
| Toz (uçucu kül, kireçtaşı tozu) | |
| Katı (küçük parçacıklar, tane, çakıl, kum) | |
| Ürün modeli | NYRD701 |
| Anten formu | Kablo tipi, çubuk tipi, çift kablo tipi, çift çubuk tipi, dalga kılavuzlu tüp tipi |
| Anten malzemesi | 304, 316 |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 6m, 30m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Proses basıncı | -0.1~2.0MPa,-0.1~4.0MPa |
| Proses bağlantısı | Diş, dirsek, flanş, kelepçe (isteğe bağlı) |
| Elektrik arayüzü | M20×1.5 , ½" NPT |
| Koruma sınıfı | IP 65, IP 67, IP 68 |
| Patlamaya dayanıklı sınıf | ExiaIICT6Ga, ExdIICT6Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
