Ürün ayrıntıları:
|
| Sıradan uygulama: | sıvı, katı toz | Ölçüm aralığı: | 5m |
|---|---|---|---|
| Sıklık: | 500MHz-1.8Ghz | Anten formu: | çubuk tipi |
| Ölçüm hassasiyeti: | ±10mm | Proses Sıcaklığı: | -40~250℃ |
| Kabuk malzemesi: | Alüminyum ve plastik | Proses Basıncı: | （-0.1~4.0）MPa |
| Vurgulamak: | Yapışma Dirençli Kılavuzlu Radar Seviye Vericisi,5m Kılavuzlu Dalga Seviyesi Vericisi,Çubuk Tipi Radar Gwr Seviye Vericisi |
||

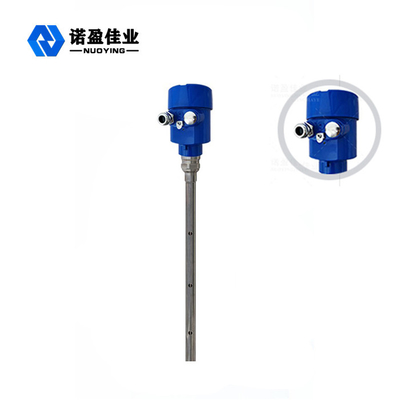

Yapışmaya Dayanıklı Kılavuzlu Dalga Radarı Seviye Ölçer, Yüksek Ölçüm Hassasiyeti
Yüksek Ölçüm Hassasiyetine Sahip Yapışmaya Dayanıklı Kılavuzlu Dalga Radar Seviye Ölçerin Çalışma Prensibi
Kılavuzlu dalga radarı tarafından yayılan korozyon önleyici ve mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve test edilen ortamla karşılaşır.Dielektrik sabitinin ani değişimi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
Yüksek Ölçüm Hassasiyetine Sahip Yapışmaya Dayanıklı Kılavuzlu Dalga Radar Seviye Ölçer'in tasarım özellikleri
◎Kılavuzlu dalga radar nesne seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery Echo işleme teknolojisi, temaslı ölçüm, yüksek doğrulukta ölçüm, daha odaklı ölçüm yapmaya çalışır.Ayrıca güdümlü dalga radarı olan radar, ortam sıcaklığı ve yapışma gibi dış uygulama ortamından etkilenmez.
◎70-X serisi kılavuzlu dalga radar nesne seviye ölçer, çok yönlü karmaşık çalışma koşulları ve çok yönlü proses bağlantı modları ve algılama modülü türleri nedeniyle çeşitlilik uygulamaları için uygundur.Örneğin: yüksek ısıtma, yüksek basınçlı ve düşük dielektrik sabit ortam.
◎Darbe çalışma modu, düşük emisyon gücü, çok çeşitli aşındırıcı, metal olmayan kaplara ve paslanmaz çelik olmayan, insan vücuduna ve çevresine zarar vermez.
Yüksek Ölçüm Hassasiyetine Sahip Yapışmaya Dayanıklı Kılavuzlu Dalga Radar Seviye Ölçer'in teknik parametresi
| Sıradan uygulama | Sıvı |
| Katı (toz) | |
| Ürün modeli | NYRD702 |
| Anten formu | çubuk tipi |
| Anten malzemesi | 316 |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 5m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +250 °C |
| Proses basıncı | -0.1~4.0MPa |
| Proses bağlantısı | Diş, flanş (isteğe bağlı) |
| Elektrik arayüzü | M20×1.5 , ½" NPT |
| Koruma sınıfı | IP 68 |
| Patlamaya dayanıklı sınıf | ExiaIICT6Ga, ExdIICT6Gb(detaylar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
