Ürün ayrıntıları:
|
| Sıradan uygulama: | Düşük dielektrik sabiti sıvı | Patlamaya dayanıklı sınıf: | Exia II CT6 Ga，Exd II CT6 Gb |
|---|---|---|---|
| Ölçüm aralığı: | 6m | Anten formu: | Boru türü |
| Ölçüm hassasiyeti: | %0.05~0.1%FS | Proses Sıcaklığı: | -40~+250℃ |
| Proses Basıncı: | -0.1~4.0MPa | sinyal çıkışı: | 4...20mA/HART |
| Vurgulamak: | Düşük Dielektrik Sabit Radar Seviye Şalteri,Yüksek Basınçlı Kılavuzlu Dalga Radar Vericisi,Yüksek Sıcaklık Radar Seviye Ölçer 20mA |
||

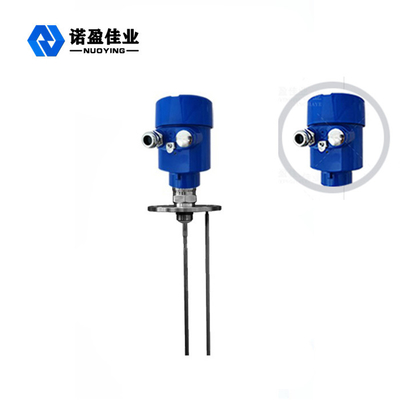

Yüksek Sıcaklık Yüksek Basınç Kılavuzlu Dalga Radarı Seviye Ölçer Düşük Dielektrik Sabit Medya
çalışma prensibiYüksek Sıcaklık Yüksek Basınç Kılavuzlu Dalga Radarı Seviye Ölçer Düşük Dielektrik Sabit Medya
Kılavuz dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama tertibatı (çelik kablo veya çelik çubuk) boyunca hareket eder.Ölçülen ortamla karşılaşıldığında, dielektrik sabiti değişir, yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıtılır.Yayılan darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile doğru orantılıdır.
Tasarım Özellikleri Yüksek Sıcaklık Yüksek Basınç Kılavuzlu Dalga Radarı Seviye Ölçer Düşük Dielektrik Sabit Medya
◎Akıllı radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisini ve benzersiz yankı keşfi yankı işleme teknolojisini benimser.Yüksek ölçüm hassasiyeti ve daha doğru ölçüm ile temaslı ölçümdedir.Aynı zamanda güdümlü dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi dış ortamdan etkilenmez;
◎çeşitli proses bağlantı modları ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye ölçeri çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Örneğin: yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam;
◎Darbeli çalışma modu benimsenmiştir, ürün son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayan kaplara kurulabilir, insan vücuduna ve çevreye zararsızdır.
Teknik ParametreleriYüksek Sıcaklık Yüksek Basınç Kılavuzlu Dalga Radarı Seviye Ölçer Düşük Dielektrik Sabit Medya
| Sıradan uygulama | Sıvı |
| Düşük dielektrik sabiti sıvı | |
| ürün modeli | NYRD704 |
| Anten formu | boru tipi |
|
Anten malzemesi |
PTFE,304,316 |
|
yankı örneklemesi |
55 Kez / sn |
| ölçüm aralığı | 6m |
| Ölçüm hassasiyeti | %0.05~0.1%FS |
| Güç kaynağı | 24VDC (iki hat, dört hat), 220VAC |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+250℃ |
| Proses basıncı | -0.1~4.0MPa, |
| Proses bağlantısı | vida dişi, flanş (isteğe bağlı) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcının özel gereksinimlerine göre özelleştirilebilir
