Ürün ayrıntıları:
|
| Sıradan uygulama: | arayüz ölçümü | Anten formu: | kamış |
|---|---|---|---|
| ürün modeli: | NYCZ500 | Anten Malzemesi: | 304, 316 |
| Ölçüm aralığı: | 0-50~5000mm | Ölçüm doğruluğu: | ±0.5mm |
| koruma sınıfı: | IP 65 (isteğe bağlı) | Patlamaya dayanıklı sınıf: | ExiaIICT6Ga (isteğe bağlı) |
| Vurgulamak: | Radar Sıvı Seviye Göstergesi,Manyetostriktif Radar Sıvı Seviye Sensörü,IP65 Radar Seviye Transmitteri |
||

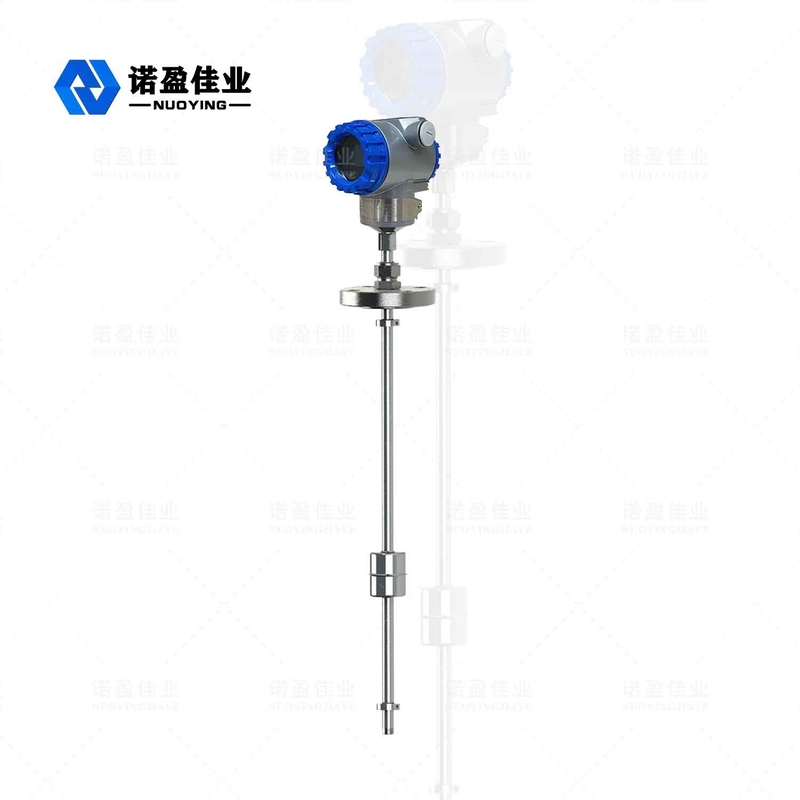

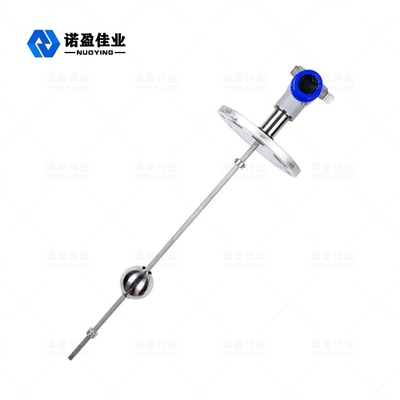

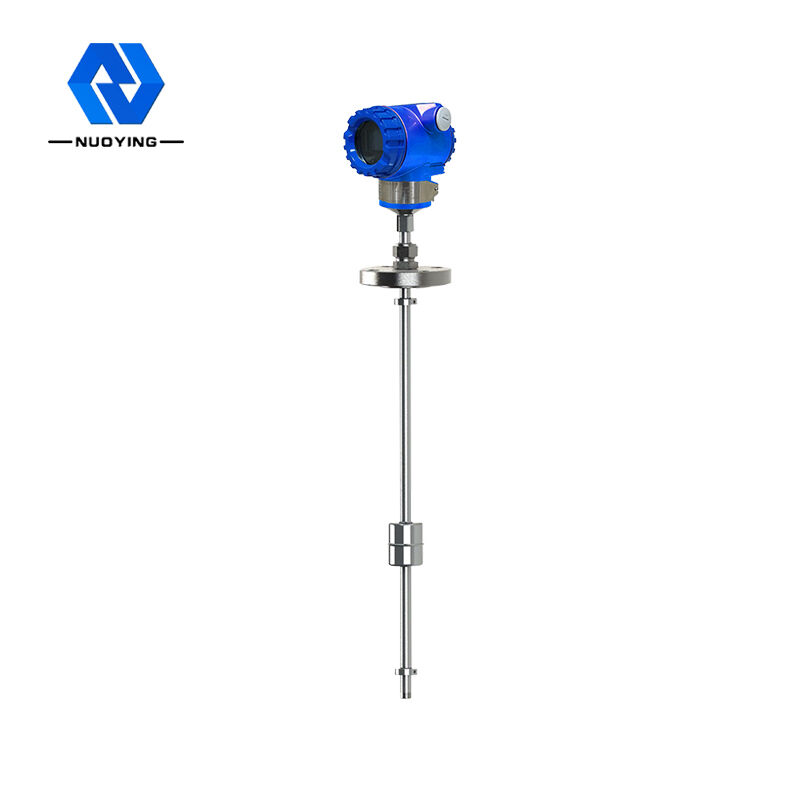

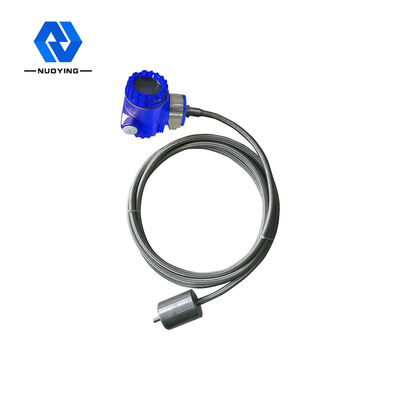

Yüksek Hassasiyetli İyi Güvenlik Manyetostriktif Sıvı Seviye Ölçer
Manyetostriktif Sıvı Seviye Ölçer Çalışma Prensibi
Manyetostriktif sıvı seviye ölçer çalıştığında, elektronik depodaki puls üreteci bir ilk pals gönderir.İlk darbe dalga kılavuzu telinde iletildiğinde, dalga kılavuzu telinin yönü boyunca dönen bir manyetik alan üretilir.Bu manyetik alan yüzen bilyedeki kalıcı manyetik alanla karşılaştığında, bir manyetostriktif etki üretilir ve bu da dalga kılavuzu telinin sabit hızlı bir mekanik dalga oluşturmak üzere bükülmesine neden olur.Mekanik dalga iki yönde yayılır, ölçüm çubuğunun ucuna ulaşan mekanik dalga damper tarafından emilir ve elektronik ambar yönüne geri iletilen mekanik dalga elektronik ambara kurulan enerji toplama mekanizması tarafından algılanır, ve karşılık gelen akım darbelerine dönüştürülür, enerji toplama mekanizması İki darbe arasındaki zaman farkı hesaplandıktan sonra, ölçülen sıvı seviyesinin yüksekliği doğru bir şekilde ölçülebilir.
Manyetostriktif Sıvı Seviye Ölçer Teknik Parametre
| Güç kaynağı | 24VDC (isteğe bağlı) |
| Sinyal çıkışı | HART(isteğe bağlı) |
| Çalışma akımı | 4... 20mA |
| Yük özellikleri | Akım çıkışı olduğunda, maksimum yük direnci 600Ω'dir;Voltaj çıkışı, maksimum 2mA yük direnci |
| Proses sıcaklığı | -40~+200°C |
| Tepki Süresi | 0,2~5ms |
| Proses basıncı | -0.1~10.0MPa |
| Proses bağlantısı | flanş (isteğe bağlı) |
| Çözünürlük | ±1mm |
| Koruma sınıfı | IP 67 (isteğe bağlı) |
| Patlamaya dayanıklı sınıf | ExiaIICT6Ga(sertifikaya bakın) |
