Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı seviyesi ve arayüz ölçümü | Ürün modelleri: | NYCZ500 |
|---|---|---|---|
| Anten formu türü: | kablo, çubuk | Anten form malzemesi: | 304、316 |
| Ölçüm doğruluğu: | ±0.5mm | Proses Basıncı: | -0.1 ~10 MPa |
| Proses bağlantısı: | flanş (isteğe bağlı) | Patlamaya dayanıklı sınıf: | Exia II CT6Ga, Exd II CT6Gb (ayrıntılar için sertifikaya bakın) |
| Vurgulamak: | Flanş Manyetostriktif Seviye Göstergesi,Çubuk Tipi Manyetostriktif Sıvı Seviye Ölçer,Manyetostriktif Sıvı Seviye Göstergesi 0.5mm |
||

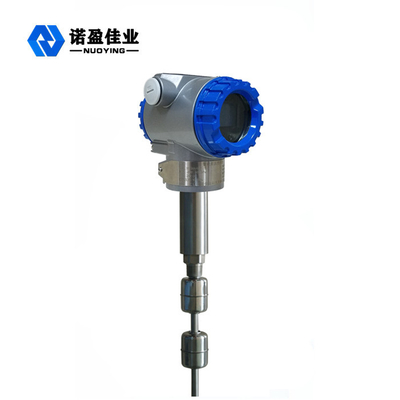

Yüksek Doğruluk Manyetostriktif Sıvı Seviye Ölçer Kolay Kurulum
Manyetostriktif Sıvı Seviye Ölçer Çalışma Prensibi
Manyetostriktif sıvı seviye ölçer çalıştığında, elektronik odadaki puls üreteci bir başlangıç darbesi gönderir.Dalga kılavuzu telinde başlangıç darbesi iletildiğinde, dalga kılavuzu telinin yönü boyunca ileri doğru dönen bir manyetik alan üretilir.Manyetik alan yüzen bilyedeki kalıcı manyetik alanla karşılaştığında, manyetostriktif etki üretilir ve bu da dalga kılavuzu telinin sabit hızlı bir mekanik dalga oluşturmak üzere bükülmesine neden olur.Bu mekanik dalga iki yönde yayılır.Ölçüm çubuğunun ucuna ulaşan mekanik dalga, damper tarafından emilir.Elektronik kutunun yönüne geri iletilen mekanik dalga, elektronik kutuya monte edilen enerji toplama mekanizması tarafından algılanır ve karşılık gelen akım darbelerine dönüştürülür.Enerji toplama mekanizması daha sonra ölçülen sıvı seviyesinin yüksekliğini doğru bir şekilde ölçmek için iki darbe arasındaki zaman farkını hesaplar.
Tasarım özelliğiManyetostriktif Sıvı Seviye Ölçer
◎Çoklu prob formları, çoklu proses bağlantı formları, çoklu üretim malzemeleri ve özelleştirilebilir tasarım ile daha geniş uygulanabilirlik
◎güçlü güvenilirlik: manyetostriktif sıvı seviye göstergesi dalga kılavuzu prensibini benimsediğinden, mekanik hareketli parça yoktur, bu nedenle sürtünme ve aşınma yoktur.Tüm dönüştürücü, ölçüm ortamıyla temas etmeyen paslanmaz çelik bir borunun içine yerleştirilmiştir.Sensör güvenilir bir şekilde çalışır ve uzun bir hizmet ömrüne sahiptir
◎yüksek doğruluk: manyetostriktif sıvı seviye ölçer dalga kılavuzu darbesi ile çalıştığından, ölçülen yer değiştirme, başlangıç darbesinin ve bitiş darbesinin zamanını ölçerek belirlenir, bu nedenle ölçüm doğruluğu yüksektir ve çözünürlük %0.01 FS'den daha iyidir, bu da diğer sensörlerle elde edilmesi zor
◎yüksek güvenlik: manyetostriktif sıvı seviye ölçer, yüksek patlamaya dayanıklı performansa, içsel güvenlik ve patlamaya dayanıklı, güvenli kullanıma sahiptir ve özellikle kimyasal hammaddelerin ve yanıcı sıvıların ölçümü için uygundur.Manuel ölçümün güvensizliğini önlemek için ölçüm sırasında tank kapağını açmaya gerek yoktur.
◎manyetostriktif sıvı seviye ölçerin kurulumu ve bakımı kolaydır: manyetostriktif sıvı seviye ölçer, genellikle, özellikle işletmeye alınmış yeraltı depolama tanklarının ve depolama tanklarının montajı için uygun olan, tankın üstündeki mevcut boru ağzından kurulur, ve yükleme işlemi sırasında normal çalışma etkilenmez
teknik parametrelerManyetostriktif Sıvı Seviye Ölçer
| Sıradan uygulama | Sıvı, Arayüz ölçümü |
|
ürün modeli |
NYCZ500 |
|
Anten Formu |

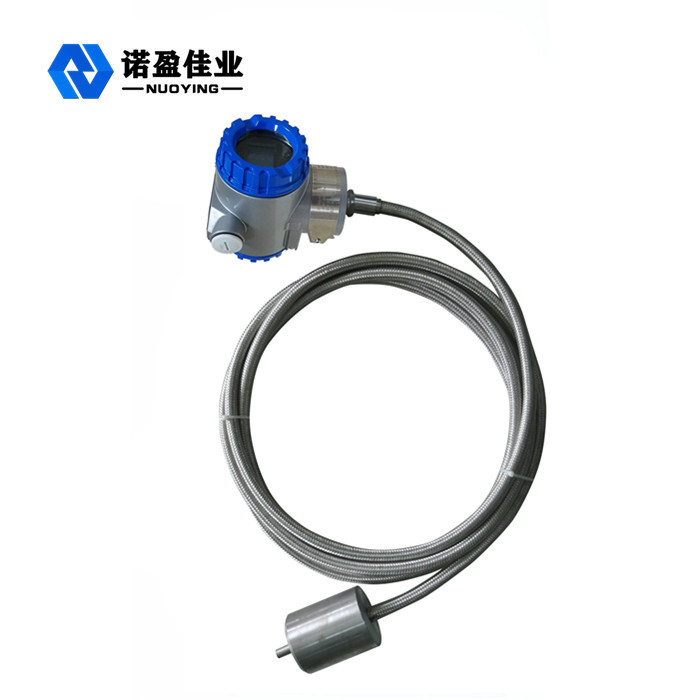

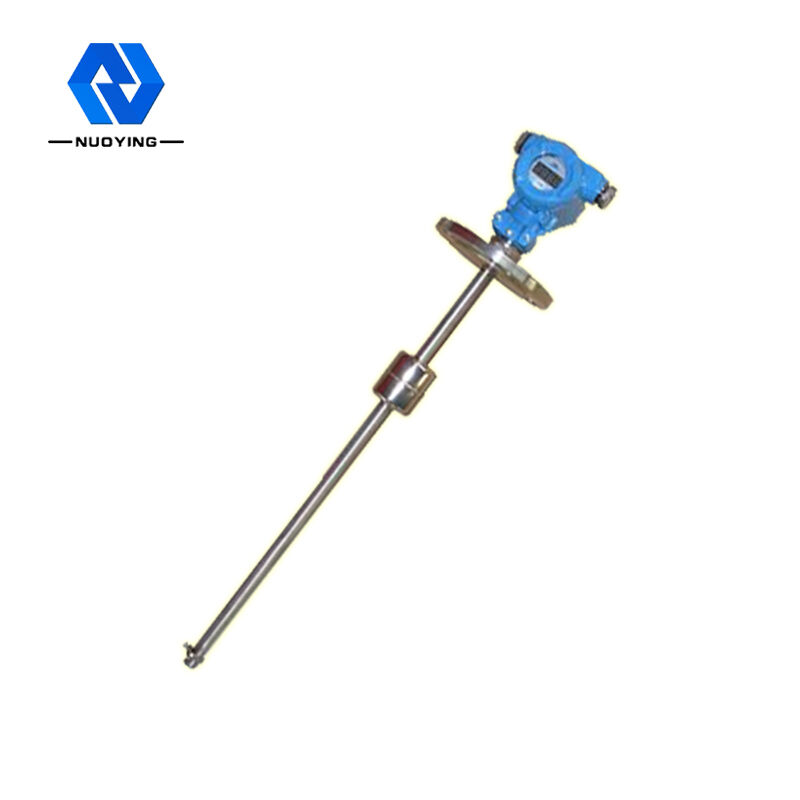

Kablo, direk tipi |
|
Anten malzemesi |
304.316 |
| ölçüm aralığı | 0-50m~5000mm(kablo:25m) |
| Ölçüm hassasiyeti | ±0.5mm |
| Güç kaynağı | 24VDC(iki hat, dört hat), 220VAC |
|
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
| Çalışma akımı |
4…20mA |
| Yük özellikleri | Akım çıktığında, maksimum yük direnci 600Ω'dur;Gerilim çıkışı olduğunda, maksimum yük direnci 2mA'dır. |
| Proses Sıcaklığı | -40~+200℃ |
| Tepki Süresi | 0,2~5ms |
| Proses basıncı | -0.1~10.0MPa |
| Proses bağlantısı | vida dişi, braket, flanş (seçilebilir) |
| çözünürlük oranı | ±1mm |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
