Ürün ayrıntıları:
|
Sıradan uygulama: | Sıvı seviye ölçümü | Ürün modelleri: | NYUHZ |
---|---|---|---|
Kurulum formu: | Yan monte, üst monte | Gövde Malzemesi: | 304、316 |
Ölçüm aralığı: | 0~6m | Ölçüm hassasiyeti: | ±3mm、±5mm、 ±10mm、 ±20mm (isteğe bağlı) |
orta yoğunluk: | ≥0.425g/cm3 | yoğunluk farkı: | ≥0.1g/cm3 |
Vurgulamak: | Yana Monte Manyetik Flap Seviye Göstergesi,Sıvı Manyetik Flap Seviye Göstergesi 6m,Katı Manyetik Seviye Vericisi |

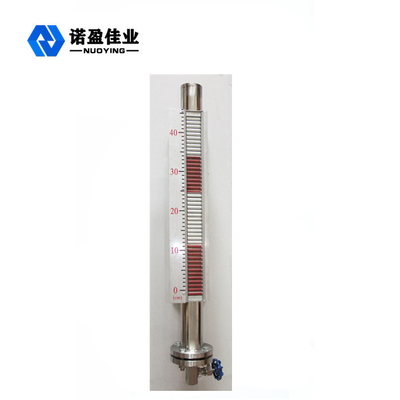

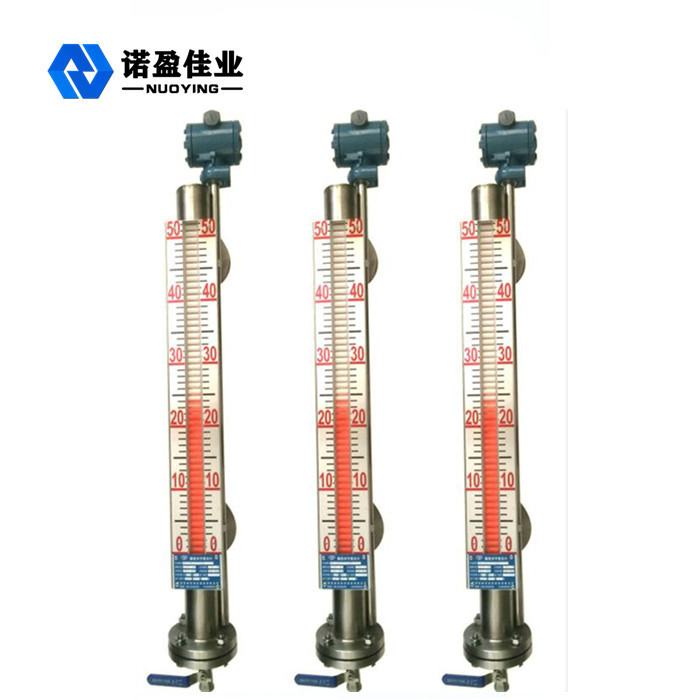

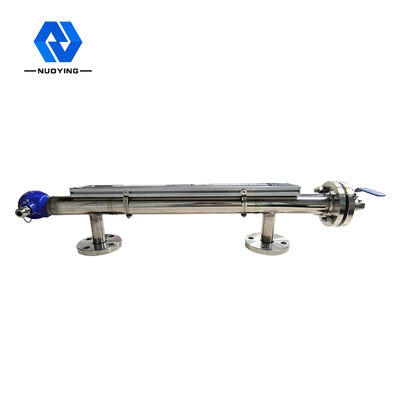

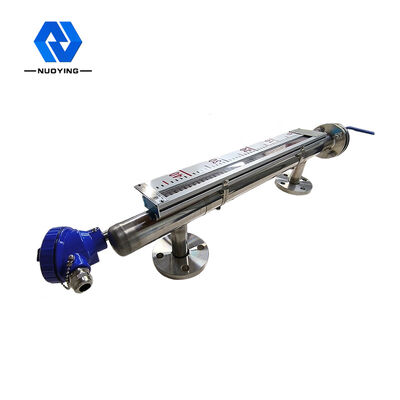

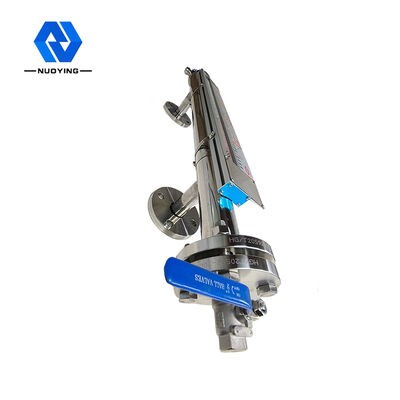

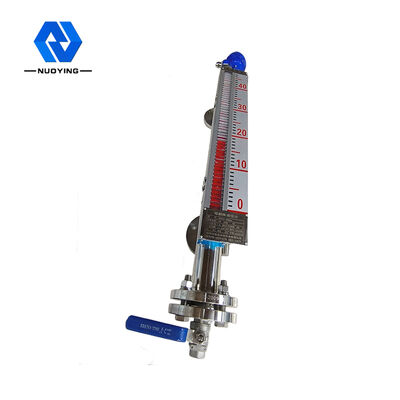

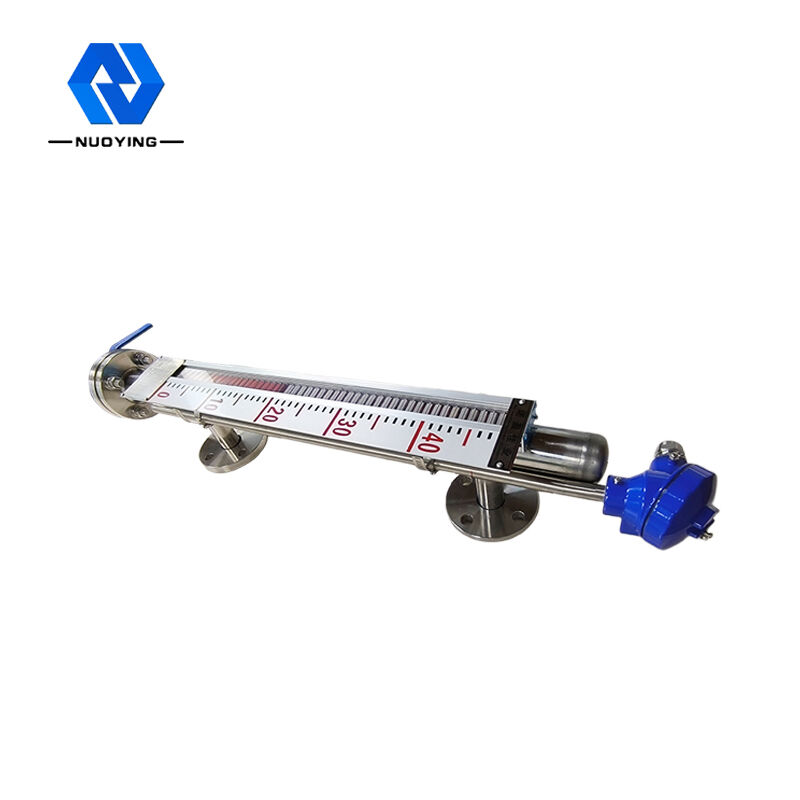

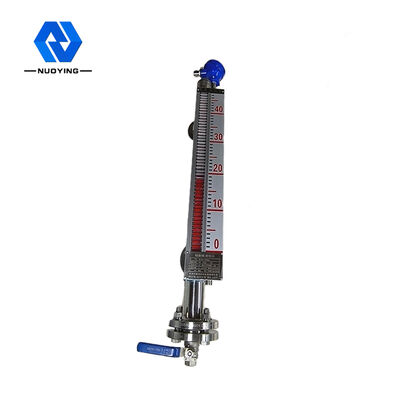

Çoklu Kurulum Formları Manyetik Flap Seviye Göstergesi Kararlı Çalışma
Manyetik Flap Seviye Göstergesinin Çalışma Prensibi
Her manyetik kanatlı sıvı seviye göstergesi, yüzen bilyeyi yerleştirmek için bir boşluğa (ölçüm tüpü veya ana tüp olarak adlandırılır) sahiptir.Boşluk, flanş veya diğer uygun bağlantı yöntemleri aracılığıyla kap ile bir bağlantı oluşturur.Communicator prensibine göre, kaptaki sıvı seviyesi yukarı ve aşağı değişir, boşluktaki sıvı seviyesi ve kaptaki sıvı seviyesi aynı yüksekliktedir, bu nedenle boşluktaki yüzen topu yukarı hareket ettirmek için hareket ettirir. ve aşağı ve kaptaki sıvı seviyesinin yükselmesi ve düşmesi ile yükselir ve düşer.Şu anda sıvı seviyesini göremiyoruz, bu nedenle boşluğun dışına bir manyetik sütun göstergesi yerleştirildi.
Tasarım özelliğiManyetik Flap Seviye Göstergesi
◎basit yapı, sağlam ve güvenilir, kararlı çalışma
◎yerinde görüntü ölçeği net, çarpıcı ve okunması kolay
◎aşındırıcı, yanıcı, toksik, yüksek sıcaklık ve çalkalanmış kontamine sıvı ile sıvı seviyesini ölçebilir ve gösterebilir
◎çoklu kurulum formları ve bağlantı formları seçilebilir
◎tasarım basınç aralığı: 10MPa'ya kadar tam vakum
◎tasarım sıcaklık aralığı: - 160 ~ + 450 ℃
◎özel basınç ve sıcaklık için profesyonel tasarım
teknik parametrelerManyetik Flap Seviye Göstergesi
Sıradan uygulama | Sıvı seviye ölçümü |
ürün modeli |
NYUHZ |
Kurulum formu | Yan monte, üst monte |
Gövde Malzemesi | 304.316 |
ölçüm aralığı | 0~6m |
Ölçüm hassasiyeti | ±3mm,±5mm, ±10mm, ±20mm (seçilebilir) |
orta yoğunluk | ≥0.425g/cm3 |
yoğunluk farkı | ≥0.1g/cm3 |
orta viskozite | ≤0.4Pa.S |
Kontrol çıkışı | 220VAC,1A |
İletim çıkışı | 4...20mA(güç kaynağı 24VDC) |
Proses Sıcaklığı |
-50~+350℃ |
Proses Basıncı | -0.1~+16MPa |
Proses bağlantısı | flanş (seçilebilir) |
çözünürlük oranı | ±1mm |
koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
