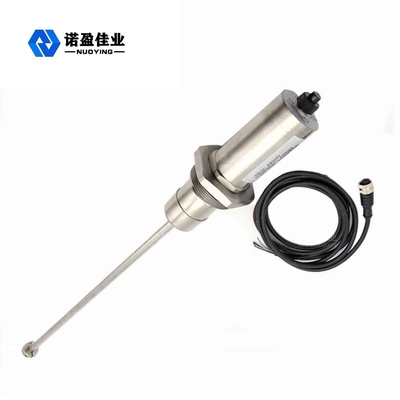

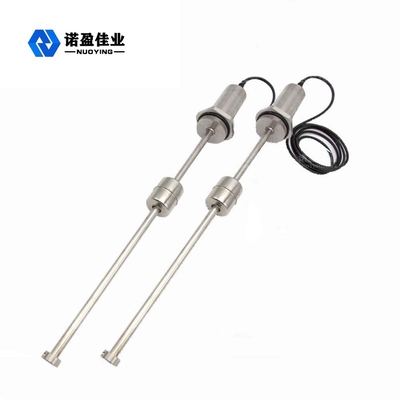

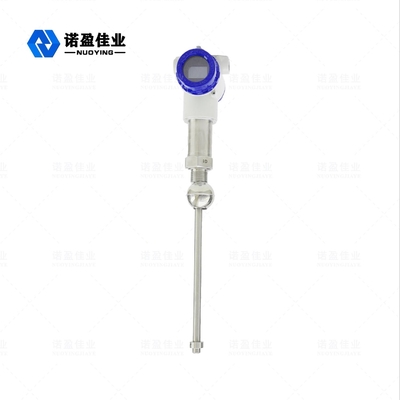

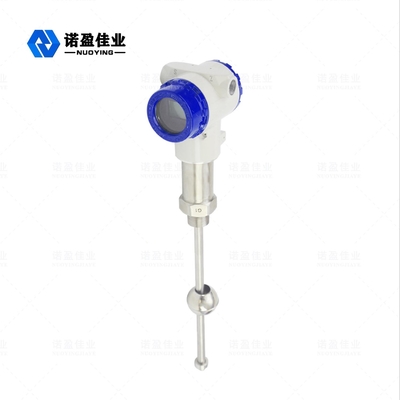

Kimyasal Malzemeler Sıvı için Hat Tipi Manyetostriktif Seviye Göstergesi

Kimyasal maddeler için güvenlik Manyetostriktif sıvı seviye göstergesi doğruluğu ±0.5mm



Çalışma prensibi

Manyetostriktif seviye göstergesinin çalışma prensibi şekilde gösterilmiştir. Ürünler temel olarak ölçüm çubuğu, elektronik hazne ve ölçüm çubuğuna yerleştirilmiş temassız şamandıradan oluşur. Çubukta bir manyetostriktif tel (dalga kılavuzu teli) bulunur. Çubuk, dalga kılavuzu telini çok iyi koruyan manyetik olmayan paslanmaz çelik borudan yapılmıştır.


Manyetostriktif seviye göstergesi çalışırken, elektronik haznedeki darbe üreteci bir başlangıç darbesi gönderir, bu darbe dalga kılavuzu telinde iletilir. Bu manyetik alan şamandıradaki kalıcı manyetik alanla karşılaştığında, manyetostriksiyon etkisi oluşur, bu da dalga kılavuzu telinin bükülmesine ve sabit hızlı bir mekanik dalga üretmesine neden olur. Mekanik dalga her iki yönde iletilir, çubuğun ucuna ulaşan mekanik dalga damper tarafından emilir, mekanik dalganın elektronik depoya doğru geri dönmesi elektronik depoya yerleştirilmiş algılama kurumları tarafından algılanır, karşılık gelen akım darbesine dönüştürülür, algılama kurumları iki darbe arasındaki zaman farkını hesaplayabilir, sıvı seviyesinin yüksekliği doğru bir şekilde ölçülebilir.





Tasarım özelliği

* Daha geniş uygulanabilirlik, çeşitli prob formları, çeşitli proses bağlantı formları, çeşitli üretim malzemeleri mevcuttur, özelleştirilmiş tasarım yapılabilir.

* Güçlü güvenilirlik: manyetostriktif seviye göstergesi dalga kılavuzu prensibini benimsediği için, mekanik hareketli parça yoktur, bu nedenle sürtünme ve aşınma yoktur. Tüm dönüştürücü paslanmaz çelik tüp içine kapatılmıştır ve ölçüm ortamı temas etmez, sensör güvenilir çalışır ve uzun ömürlüdür.

* Yüksek doğruluk: manyetostriksiyon seviye göstergesi dalga kılavuzu darbesi ile çalıştığı için, ölçülen yer değiştirme başlangıç darbesi ve bitiş darbesi zamanının ölçülmesiyle belirlenir, bu nedenle ölçüm doğruluğu yüksektir, çözünürlük %0.01FS'den daha iyidir, bu da diğer sensörlerle elde edilmesi zordur.

* İyi güvenlik: Manyetostriktif seviye göstergesi yüksek patlamaya dayanıklı performansa, içsel olarak güvenli patlamaya dayanıklı, güvenli kullanıma sahiptir, özellikle kimyasal hammaddelerin ve yanıcı sıvıların ölçümü için uygundur. Manuel ölçümün güvensizliğini önlemek için ölçüm sırasında deponun kapağını açmaya gerek yoktur.

* Manyetostriktif sıvı seviye ölçer kurulumu ve bakımı kolaydır: manyetostriktif sıvı seviye ölçer genellikle deponun mevcut boru portu aracılığıyla kurulur, özellikle yer altı depolama tanklarının ve faaliyette olan depolama tanklarının kurulumu için uygundur ve kurulum süreci boyunca normal üretimi etkilemez.


Teknik parametre


* Not: Ürünler özel gereksinimlerinize göre özelleştirilebilir!
