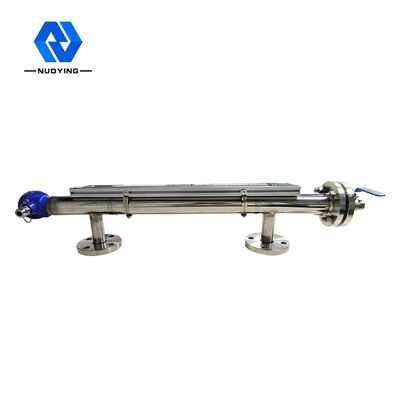

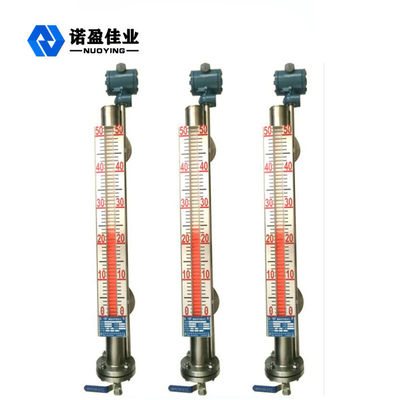

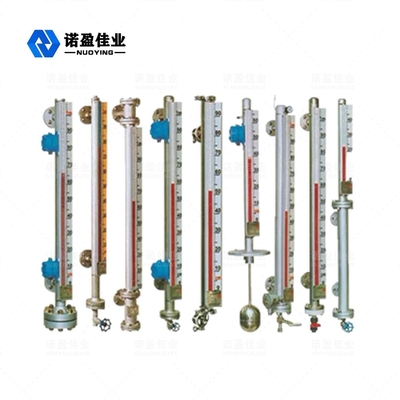

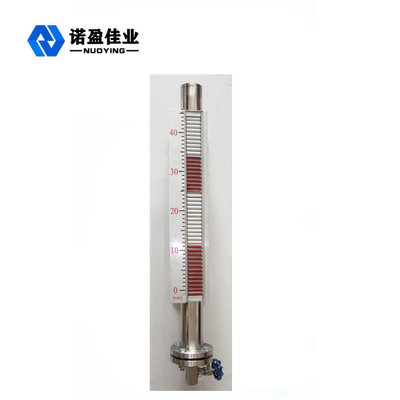

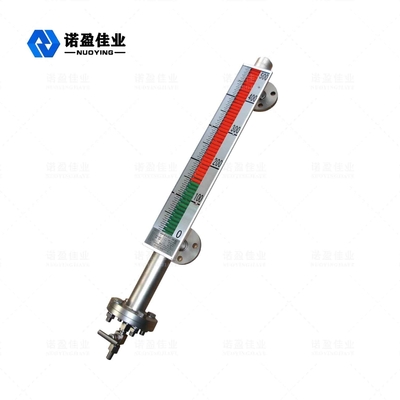

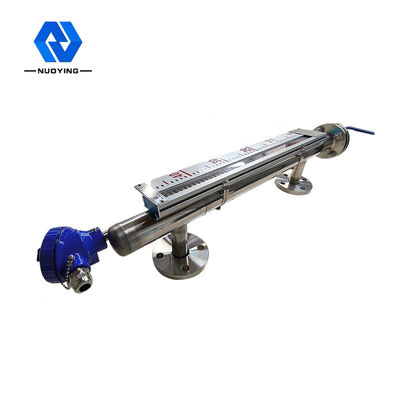

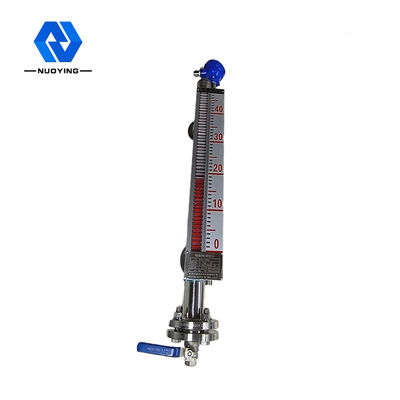

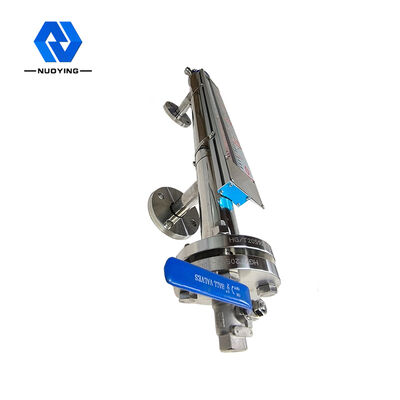

Sıvı Korozyona Dirençli Ölçüm Tankı Flap Manyetik Seviye Vericisi

Sıvı Aşındırıcı Ortamlar İçin Manyetik Şamandıralı Seviye Göstergesi

Çalışma prensibi

Manyetik seviye göstergesi, her türlü kule, tank, depolama tankı, küresel kap ve kazan gibi ekipmanlardaki ortam seviyesi tespiti için kullanılabilir. Manyetik seviye göstergesi yüksek sızdırmazlık, sızıntı önleme sağlayabilir ve yüksek sıcaklık, yüksek basınç, korozyona dayanıklı ortamlar için uygundur.

Manyetik seviye göstergesi, içinde bir şamandıra topunu (ölçüm tüpü veya ana tüp olarak adlandırılır) barındıran bir boşluğa sahiptir. Bu boşluk, flanş veya başka uygun bir bağlantı yoluyla kap ile birleştirilir. Bağlantı prensibine göre, kap içindeki sıvı seviyesindeki değişimle birlikte, boşluktaki şamandıra ve kap içindeki sıvı seviyesi aynı yükseklikte olur, bu da boşluktaki şamandırayı yukarı ve aşağı hareket ettirerek kap içindeki sıvı seviyesiyle birlikte yükselip alçalmasını sağlar. Bu anda sıvı seviyesini göremeyiz, bu nedenle boşluğun dışına manyetik bir çevirme sütunu ekranı monte edilmiştir.

Sıvı içine giren ve sınırın bir kısmını oluşturan şamandıra topu, kalıcı mıknatıs çeliği ile donatılmıştır. Kap içindeki ölçülen sıvı seviyesi dalgalandığında, manyetik şamandıralı seviye göstergesinin ana gövdesindeki tüp yükselir. Şamandıradaki kalıcı mıknatıs, manyetik bir sütun göstergesine manyetik kuplaj ile bağlanır. Sütun 180° dönerek kırmızı ve beyaz renkleri gösterir. Sıvı seviyesi yükseldiğinde, çift sütun beyazdan kırmızıya döner. Sıvı seviyesi düştüğünde, sütun kırmızıdan beyaza döner. Göstergenin kırmızı ve beyaz birleşimi, kap içindeki sıvı seviyesinin gerçek yüksekliğini gösterir, böylece sıvı seviyesinin net bir gösterimi sağlanır.

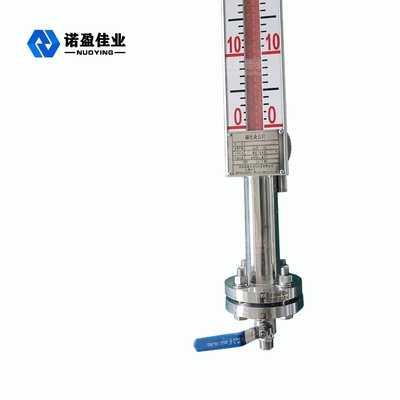

1. Havalandırma tapası

2. Ölçüm tüpü

3. Manyetik çevirme ekranı

4. Manyetik çevirme sütunu

5. Şamandıra

6. Sabitleme kelepçesi

7. İşaret

8. Boşaltma vanası

9. Atık su borusu

10. Bağlantı flanşı


Tasarım özelliği


Basit yapı, sağlam ve güvenilir, kararlı çalışma.

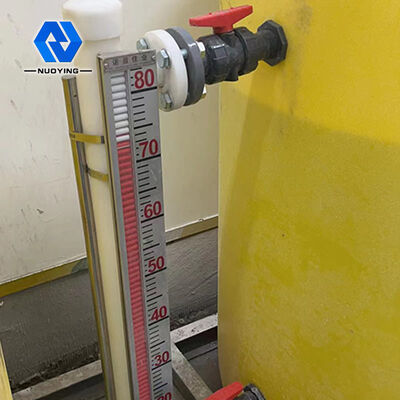

Sahadaki gösterge ölçeği net, dikkat çekici ve okunması kolaydır.

Aşındırıcı, yanıcı, zehirli, yüksek sıcaklıkta, karıştırılmış kirli sıvıların seviyesini ölçebilir ve gösterebilir.

Çeşitli montaj ve bağlantı şekilleri seçilebilir.

Tasarım basınç aralığı tam vakumdan 10MPa'ya kadardır.

Tasarım sıcaklık aralığı -160~+450℃.

Özel basınç ve sıcaklık için özel olarak tasarlanabilir.


Teknik parametre

* Not: Ürünler özel gereksinimlerinize göre özelleştirilebilir!
