Ürün ayrıntıları:
|
| Başvuru: | sıvılar, toz, katılar | Eşya yok.: | NYRD808 |
|---|---|---|---|
| Anten formu: | Bar tipi, su damlası tipi | Anten Malzemesi: | PTFE、304、316 |
| Ölçüm aralığı: | 35m,40m,80m | Ölçüm doğruluğu: | %0.05~0.1%FS |
| Vurgulamak: | El Ultrasonik Su Seviye Sensörü,Ultrasonik Su Radarı Seviye Ölçer,40m Sıvı Radar Seviye Vericisi |
||
Tanım

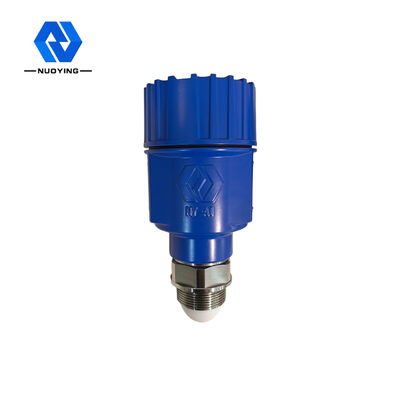

Bu radar seviye ölçer serisi, 26G yüksek frekanslı radar sensörünü benimsemiştir, maksimum ölçüm aralığı 70 metreye kadar ulaşabilir.Anten daha fazla işlem için optimize edilmiştir,
yeni hızlı mikroişlemciler daha yüksek hıza ve verimliliğe sahiptir, sinyal analizi yapılabilir, enstrümantasyon reaktör, katı silo ve çok karmaşık ölçüm ortamları için kullanılabilir.

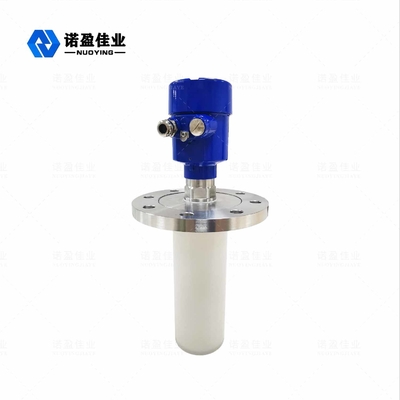

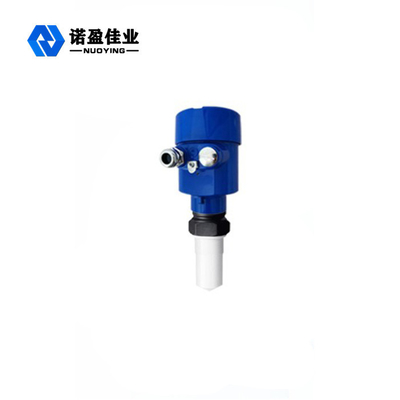

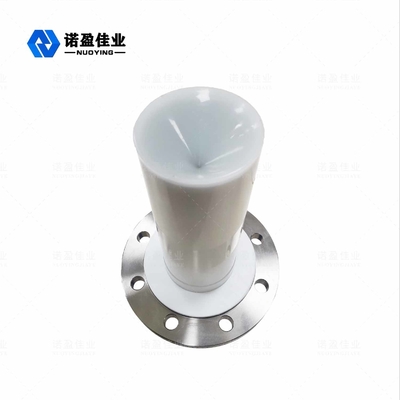

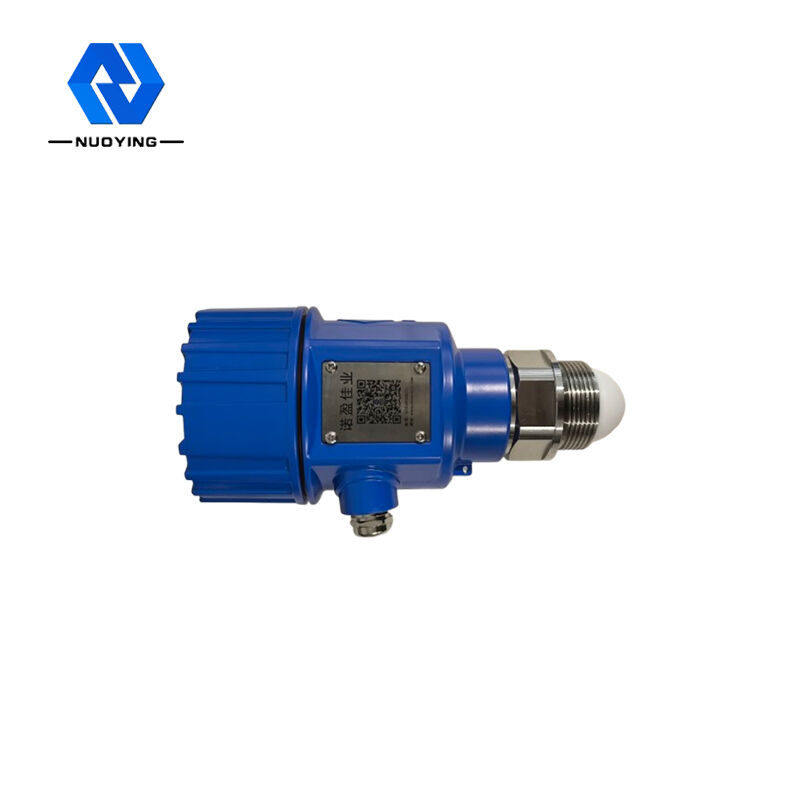

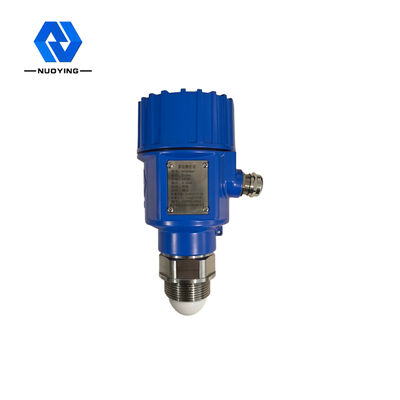

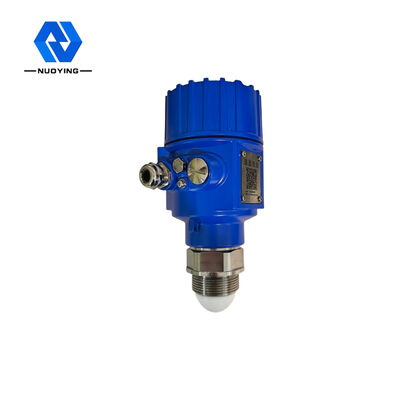

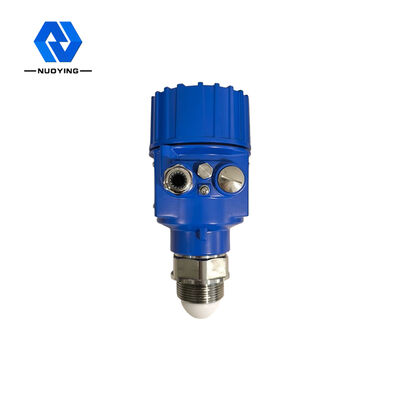

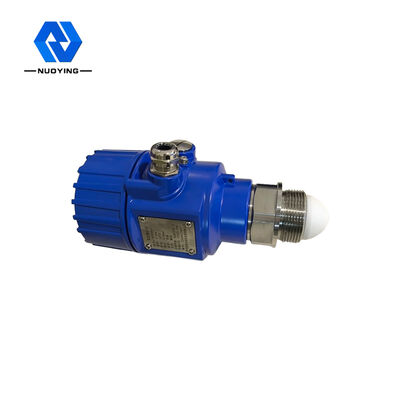

Detaylı Görüntüler
Şartname
| HHandheld Ultrasonik Su Seviye Sensörü Radar Seviye Ölçer | |
| Başvuru | Her Türlü Aşındırıcı Sıvı |
| Ölçüm aralığı | 10 Metre |
| Proses Bağlantısı | Diş, Flanş |
| Orta Sıcaklık | -40℃ ~ +120℃ |
| Proses Basıncı | -0.1 ~ 0.3 Mpa |
| Kesinlik | ±5mm |
| Koruma Sınıfı | IP67 |
| Frekans aralığı | 26GHz |
| Sinyal Çıkışı | 4~20mA/Hart (İki telli/Dört) RS485/Modbus |
| Patlamaya dayanıklı Sınıf | Exia II C T6 Ga |
Prensip
Radar seviye verici anten mikrodalga darbesi dar, aşağı iletimanten.Orta yüzeye mikrodalgaya maruz kalma, ortam tarafından tekrar geri yansıtılır.anten sistemi alır, sinyali elektronik devreye otomatik olarak gönderirseviye sinyallerine dönüştürülür (çünkü mikrodalga yayılma hızı, elektromanyetikhedefe ulaşmak için dalga ve bu sefer alıcıya geri yansıyan neredeyseanlık).
Datum ölçümü: Vida dişinin alt kısmı veya flanşın sızdırmazlık yüzeyi.
Not: Radar seviye ölçerin en yüksek seviyenin ölçüm perdesine giremeyeceğinden emin olun.
alanı (aşağıda gösterilen Şekil D).
Özellikler
ÖKüçük anten boyutu, kurulumu kolay;Temassız radar, aşınma yok, yok kirlilik.
ÖNeredeyse hiç korozyon yok, kabarcık etkisi;atmosferdeki su buharından, sıcaklık ve basınçtan neredeyse etkilenmez değişir.
ÖYüksek seviyeli sayaç çalışmasında ciddi toz ortamı çok az Efekt.
ÖDaha kısa bir dalga boyu, katı yüzey eğiminin yansımasıdır. daha iyi.
ÖIşın açısı küçüktür, enerji konsantredir, yankı yeteneğini artırabilir ve parazit yapmak.
ÖÖlçüm aralığı daha küçüktür, çünkü bir ölçüm iyi sonuç verir. Sonuçlar.
ÖYüksek gürültü sinyali oran, en seviye dalgalanma durum Yapabilmek elde etmek daha iyiverim.
ÖYüksek frekans, en iyi seçimin katı ve düşük dielektrik sabiti ölçümü.
Kurulum Gereksinimleri
1/4 veya 1/6 çapına monte edilmelidir.Not: Tank duvarı arasındaki minimum mesafe, tank yüksekliği 1/10 olmalıdır.
Not 1. veri
2.Konteyner merkezi veya simetri ekseni
Üst konik tank seviyesi monte edilebilir de
Tankın üst kısmı ortadır, konik tabana kadar ölçümü garanti edebilir.
Dikey hizalama yüzeyine bir besleme anteni.Yüzey pürüzlüyse, antenin kardan flanşının açısını hizalamaya ayarlamak için yığın açısı kullanılmalıdır. yüzey.
(Katı yüzey eğimi nedeniyle yankı zayıflamasına, hatta sinyal Kaybına neden olur.)
ÖKonik tank, beslemenin üzerine kurulamaz Liman.
Not: dış mekan kurulumunda güneşlik kullanılmalıdır.
1. Doğru
2. Hata yağmur geçirmez miktar
ÖCihaz, kemerli veya kubbeli çatı ara kısmına monte edilemez.Dolaylı yankı üretmenin yanı sıra yankılardan da etkilenir.Çoklu eko, sinyal ekosunun gerçek değerinden daha büyük olabilir, çünkü üstten çoklu eko yoğunlaşabilir.Yani bir merkeze kurulamaz yer.
1.Doğru
2.Hata
ÖÖlçüm gerekli yansımayı etkileyen engeller var plaka.
1.Doğru
2.Hata
Elektrik Bağlantısı
Güç kaynağı voltajı:
(4~20)mA/HART (İki kablolu sistem)
Güç kaynağı ve çıkış akımı sinyali
iki çekirdekli bir blendaj kablosunun paylaşılması.Besleme gerilimi aralığı teknik verilere bakın.Kendinden güvenli tip için, güç kaynağı ve cihaz arasında bir güvenlik bariyeri olmalıdır.
(4~20)mA/HART(Dört telli sistem)
Ayrı güç kaynağı ve akım sinyali,
sırasıyla bir güç kablosu kullanarak.Besleme gerilimi aralığı teknik verilere bakın.
RS485 / Modbus
Güç kaynağı ve Modbus sinyal hattı, blendajlı bir kablo kullanılarak sırasıyla ayrılır, güç kaynağı voltaj aralığı teknik verilere bakın.
SSS
S: bana ne kadar süre cevap vereceksin?
C: En kısa sürede sizinle iletişime geçeceğiz, ancak 12 saat içinde
S: Bazı örnekler alabilir miyim?
C: Evet, kalite kontrol ve pazar testi için numune siparişi mevcuttur.Ama ekspres maliyeti ödemek zorundasınız.
S: Üretiminizi ne kadar sürede düzenleyebilirsiniz?
C: Ürün onayınız alındıktan ve ön ödeme alındıktan sonra üretim hemen başlatılacaktır.
S: Teslim süresi nedir?
A: genellikle küçük sipariş için yaklaşık 3-5 iş günü ve büyük sipariş için 10-15 gün sürer.
S: Kalitenizi nasıl kontrol ediyorsunuz?
A: Üç denetim adımı (orijinal, üretim ve bitmiş ürünler) + iyi garanti hizmeti (herhangi bir insan hasarı faktörü olmadan yenisini değiştirmek için 1 yıl ücretsiz).
S: Hangi sertifikalarınız var?
A:ISO9000, CE, Patlamaya dayanıklı sertifika, RoHs hazır.Ve malların tesliminden önce, üçüncü şahıslar tarafından verilen kalite ve güvenlik denetim sertifikası da sunulabilir.
S: Fabrikanızı ziyaret edebilir miyim?
C: Çok hoş geldiniz!Xian Yang hava limanına uçun.Bizim için büyük bir zevkti.
S: Garanti şartlarınız nedir?
A: 12 ay garanti süresi sunuyoruz.
S: OEM ve Özelleştirilmiş hizmet sağlayabilir misiniz?
C: Evet, OEM ve ODM mevcuttur, sizin için profesyonel çözümler sağlayabilecek profesyonel Ar-Ge departmanımız var.
Teknik parametre
| Başvuru | Her türlü sıvı (güçlü korozyon, düşük dielektrik sabiti, karıştırma, buhar, kristalleşme, yoğuşma, bulamaç, yüksek sıcaklık ve yüksek basınç vb.) |
| Her türlü toz (kuvvetli toz, yüzen toz, çimento tozu, kireç tozu, uçucu kül, kristalizasyon ve diğer durumlar) | |
| Çeşitli katılar (tahıl, küçük taşlar, demir cevheri, kömür vb.) | |
| Ürün numarası | NYRD805,NYRD806,NYRD807,NYRD808,NYRD809,NYRD810,NYRD86 |
| NYRD87,NYRD-PB,NYRD-SD,NYRD-TJ,NYRD-SL | |
| Anten formu | Bar tipi, su damlası tipi, plaka tipi, korna tipi, yüzey tipi, lens tipi |
| Anten malzemesi | PTFE,304,316,PP,PFA |
| Ölçüm aralığı | 10m,20m,30m,35m,40m,80m |
| Ölçüm doğruluğu | %0.05~0.1%FS |
| Güç kaynağı | 24VDC (iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4-20mA/HART/RS485/Modbus... |
| proses sıcaklığı | -40~+130℃,-40~+150℃,-40~+2600℃,-40~+1200℃ |
| Proses basıncı | -0.1~0.3Mpa,-0.1~2.0Mpa,-0.1~4.0Mpa, |
| Proses bağlantısı | Diş, dirsek, flanş, Sağlık kelepçesi (isteğe bağlı) |
| Elektrik arayüzü | M20x1.5,1/2”NPT |
| Koruma sınıfı | IP65,IP67,IP68(opsiyonel) |
| Patlamaya dayanıklı sınıf | ExiaIICT6 Ga,ExdIICT6 Gb(Sertifikada gösterildiği gibi) |
