Ürün ayrıntıları:
|
| Sıradan uygulama: | Karmaşık Proses Uygulaması (Güçlü Korozyon) | ürün modeli: | NYRD805 |
|---|---|---|---|
| Anten Tipi: | çubuk tipi (PFTE) | Anten Malzemesi: | 304, PTFE |
| Ölçüm aralığı: | 10m, 20m (Özelleştirilmiş) | Proses Sıcaklığı: | -40°C~+130°C(130°C'nin üzerinde Özelleştirilmiş) |
| Proses Basıncı: | -0.1~0.3Mpa (Özelleştirilmiş) | Ölçüm doğruluğu: | %0,05~%0,1 FS |
| Vurgulamak: | Temassız Radar Tipi Seviye Transmitteri,Çubuk Tipi Radar Sıvı Seviye Sensörü,Endüstriyel Radar Seviye Ölçer 26ghz |
||

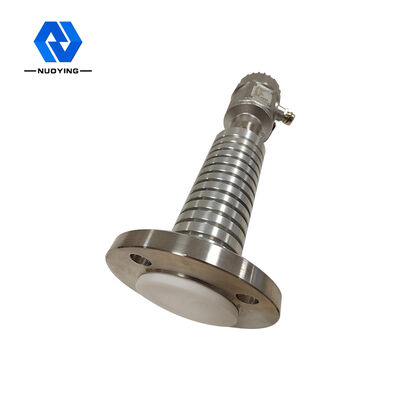

Kompakt Yapı Kurulumu Kolay 26GHz RadarSeviye ölçerTemassız Kirlilik YoksanayiUygulamalar
Korozyon Önleyici 26GHz RadarSeviye ölçerKöpükten Etkilenmez Yaygın UyumÇalışma Prensibi

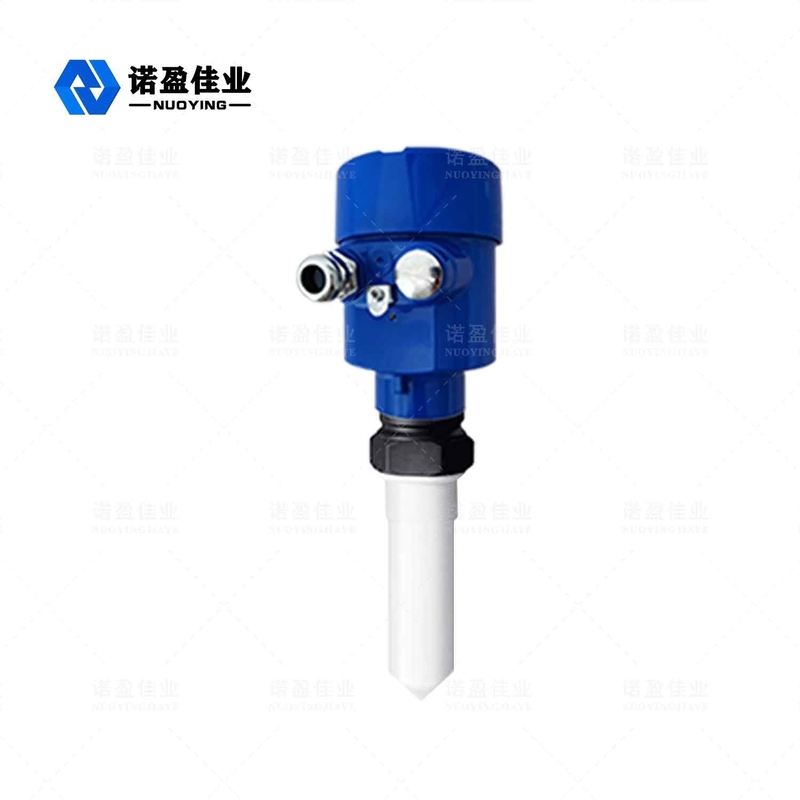

Radar seviye ölçer NYRD80X serisi sensörler, maksimum ölçüm aralığı 80 metre olan 26GHz yüksek frekanslı radar tipi seviye ölçüm cihazlarıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci, cihazın reaktör ve katı silo gibi bazı karmaşık ölçüm koşulları için kullanılabilmesi için daha yüksek bir hızda sinyal analizi ve işleme gerçekleştirebilir.
Anteni, anten aracılığıyla aşağı doğru iletilen dar mikrodalga darbeleri iletir.Darbe dalgası ölçülen ortamın yüzeyine ulaştığında geri yansır ve anten sistemi tarafından tekrar alınır.Sinyal elektronik devre kısmına iletilir ve otomatik olarak seviye sinyaline dönüştürülür (darbe yayılma hızı son derece hızlı olduğu için elektromanyetik dalganın hedefe ulaşması ve yansıma sonrası alıcıya geri dönmesi için geçen süre neredeyse anlıktır).
26GHz RadarıSeviye ölçerTasarım özelliği
◎ Küçük anten boyutu, kurulumu kolay;Temassız radar, aşınma yok, kirlilik yok.
◎ Neredeyse korozyon ve köpük içermez;Orta yoğunluk, sıcaklık ve basınç değişimlerinden etkilenmez.Ayrıca güçlü toz
ortamın yüksek frekanslı seviye ölçerin çalışması üzerinde çok az etkisi vardır.
◎ Daha kısa dalga boyu, eğimli katı yüzey için daha iyi yansıma.
◎ Yankı sinyalini artıran ve paraziti önlemeye yardımcı olan küçük ışın açısı ve konsantre enerji.
◎ Daha küçük ölçüm kör alanı, küçük tank ölçümünde daha iyi performans sağlar.
◎ Yüksek sinyal-gürültü oranı, dalgalanmalarda bile daha iyi performans gösterebilir..
◎ Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
26GHz RadarıSeviye ölçer Ürün Parametresi
| Sıradan uygulama | Karmaşık Proses Uygulaması (Güçlü Korozyon) |
| ürün modeli | NYRD805 |

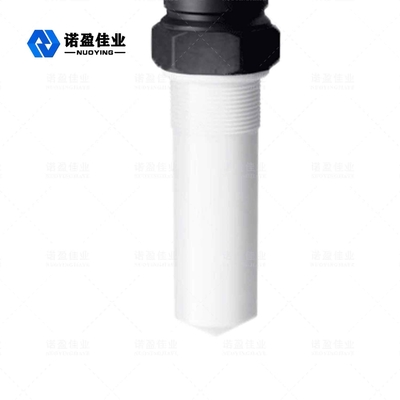

| Anten Tipi | çubuk tipi, |
| Anten Malzemesi | 304, 316, PP, PFA |
| Ölçüm aralığı | 10m, 20m, 30m, 35m, 40m, 80m |
| Ölçüm Doğruluğu | %0,05~%0,1 F.S |
| Proses Sıcaklığı | 40~+130 ℃, - 40~+150 ℃, - 40~+26 ℃, 40~+℃ |
| Proses Basıncı | 0.1~0.3MPa, - 0.1~2.0MPa, - 0.1~4.0MPa |

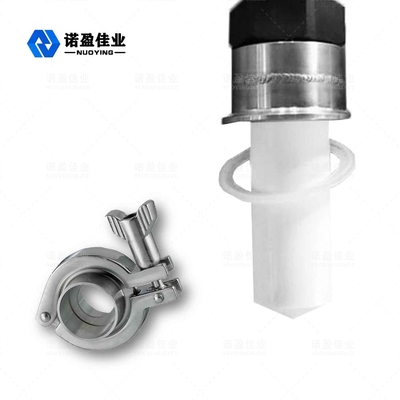

| Proses Bağlantısı | diş, dirsek, flanş, sıhhi kelepçe (isteğe bağlı) |
| Elektrik Arayüzü | M20x1.5,1/2" NPT |
| Besleme Gücü | 24VDC (iki telli, dört telli), 220VAC |
| Sinyal Çıkışı | 4-20 mA /HART/RS485/Modbus... |
| Koruma Sınıfı | IP67, IP68 (isteğe bağlı) |
| Patlamaya dayanıklı Sınıf | Exia II CT6 Ga, Exd II CT6 Gb (ayrıntılar sertifikada) |
