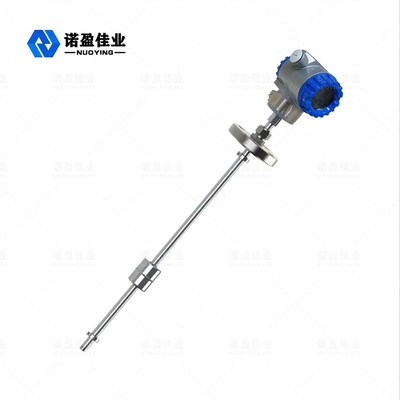

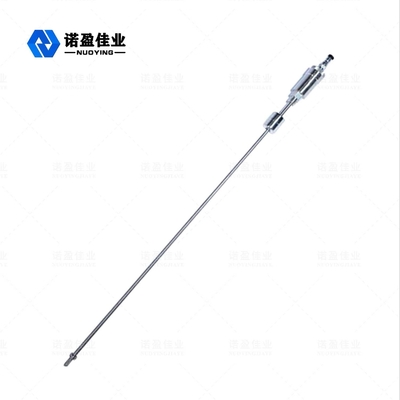

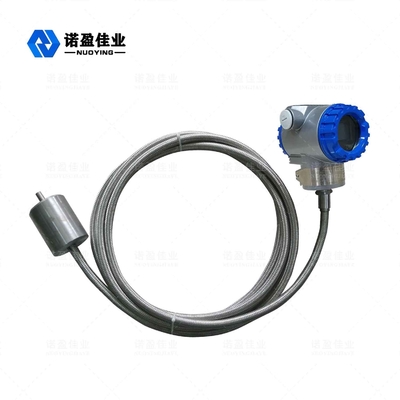

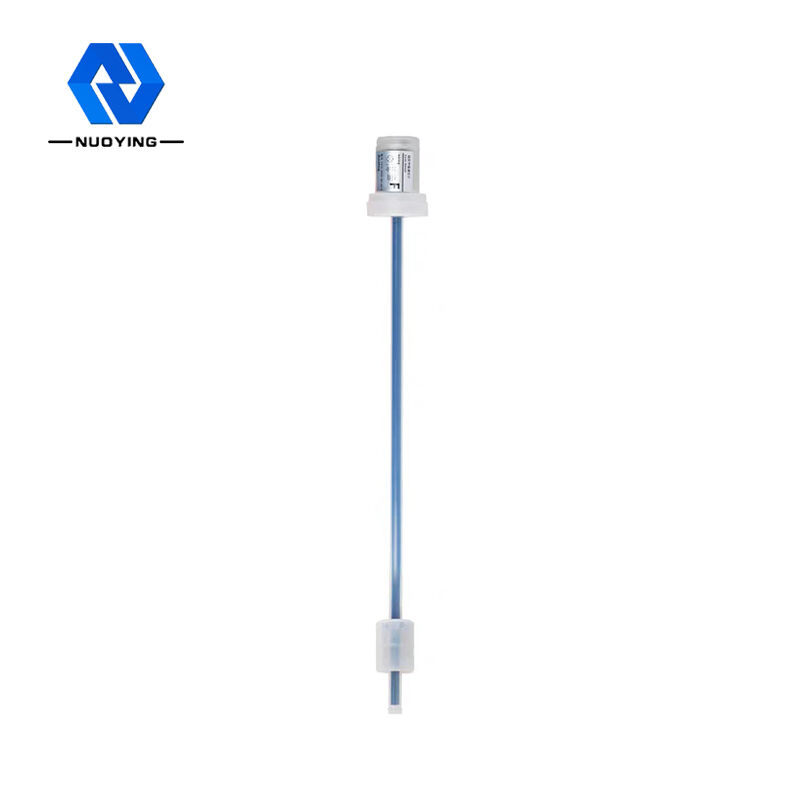

Endüstriyel Manyetostriktif Sıvı Seviye Ölçer Üstten Monte Edilmiş

Daha Geniş UygulanabilirlikManyetostriktif Sıvı Seviye Ölçer Güçlü GüvenilirlikEndüstriyel Uygulamalar

Mükemmel GüvenlikKurulumu ve Bakımı Kolay Manyetostriktif Sıvı Seviye ÖlçerÇalışma Prensibi

Resimde gösterildiği gibi, manyetostriktif sıvı seviye ölçer, bir ölçüm çubuğundan, bir elektronik hazneden ve ölçüm çubuğu üzerindeki manşonlu temassız yüzen bir bilyeden oluşur.

Ölçüm çubuğuna manyetostriktif tel (kılavuzlu dalga teli) takılır.Ölçüm çubuğu, kılavuzlu dalga telini koruyan manyetik olmayan paslanmaz çelik borudan yapılmıştır.Alet çalışırken, elektronik haznedeki puls üreteci, tel aracılığıyla iletilen bir başlangıç ​​pulsu gönderir, hareket eden dönen bir manyetik alan oluşturur.Bu manyetik alan yüzer toptaki kalıcı manyetik alanla karşılaştığında, manyetostriktif bir germe etkisi oluşturarak kılavuzlu dalga telinin bükülmesine ve iki yönde ileten sabit hızlı bir mekanik dalga üretmesine neden olur.Ölçüm çubuğunun ucuna ulaşan mekanik dalga damper tarafından emilir.Elektronik odaya geri iletilen mekanik dalga, elektronik odaya takılı enerji toplama cihazı tarafından algılanır ve ardından karşılık gelen akım darbesine dönüştürülür.Enerji toplama cihazı, sıvı seviyesinin doğru bir şekilde ölçülmesini sağlamak için iki darbe arasındaki zaman farkını hesaplar.

Manyetostriktif Sıvı Seviye ÖlçerTasarım özelliği

◎ Özelleştirilebilir çeşitli prob formları, proses bağlantı formları ve üretim malzemeleri ile daha geniş uygulanabilirlik.

◎ Güçlü güvenilirlik: manyetostriktif sıvı seviye göstergesi dalga kılavuzu prensibini benimsediğinden.Dönüştürücünün tamamı, ölçüm ortamıyla temas etmeyen paslanmaz çelik bir boru içine yerleştirilmiştir.Sensör güvenilir bir şekilde çalışır ve uzun bir kullanım ömrüne sahiptir.

◎ Yüksek hassasiyet: Manyetostriktif sıvı seviye göstergesi, dalga kılavuzu darbesiyle çalıştığından, ölçülen yer değiştirme, çalışma sırasında başlangıç ​​darbesinin ve bitiş darbesinin süresi ölçülerek belirlenir, bu nedenle ölçüm doğruluğu yüksektir ve çözünürlük %0,01'den daha iyidir Diğer sensörlerle elde edilmesi zor olan bir doğruluk olan FS.

◎ Mükemmel güvenlik: manyetostriktif sıvı seviye göstergesi patlamaya karşı yüksek performansa sahiptir, doğası gereği güvenlidir ve kullanımı güvenlidir ve özellikle kimyasal ham maddelerin ve yanıcı sıvıların ölçümü için uygundur.Manuel ölçümün güvensizliğini önlemek için ölçüm sırasında depo kapağını açmaya gerek yoktur.

◎ Manyetostriktif seviye göstergesinin kurulumu ve bakımı kolaydır: manyetostriktif seviye göstergesi genellikle tank üstündeki mevcut boru deliğinden monte edilir, özellikle faaliyete geçmiş olan yer altı depolama tanklarının ve depolama tanklarının montajı için uygundur. kurulum işlemi sırasında normal üretimi etkilemez.

Manyetostriktif Sıvı Seviye Ölçer Ürün Parametresi

Manyetostriktif Sıvı Seviye ÖlçerÜrün uygulaması

Endüstriyel alanda sıvı seviyesi ölçümü ve kontrolü

Kimyasal proses sıvı seviye kontrolü Farmasötik tankın sıvı seviye kontrolü

Yiyecek ve içecek tankı kontrol barajının su seviyesi izlemesi

İçme suyu ve atık su arıtımı için yağ-su arayüzünün ölçümü ve kontrolü

Benzin istasyonundaki ölçüm yönetim sisteminin diğer sıvı seviyesi ölçümü ve kontrolü
