Ürün ayrıntıları:
|
| Sıradan uygulama: | İletken sıvı, iletken katı toz | Anten Malzemesi: | Yalıtımlı sert çubuk PTFE/304 (isteğe bağlı) |
|---|---|---|---|
| Güç kaynağı: | 24 VDC | Orta sıcaklık: | -40~+140℃ |
| Proses Basıncı: | -0.1 ~ 4.0MPa | prosedür bağlantısı: | 3/4 BSPT dişli, flanş (isteğe bağlı) |
| koruma seviyeleri: | IP 67 | sinyal çıkışı: | 4...20mA/HART/ RS485/Modbus…. |

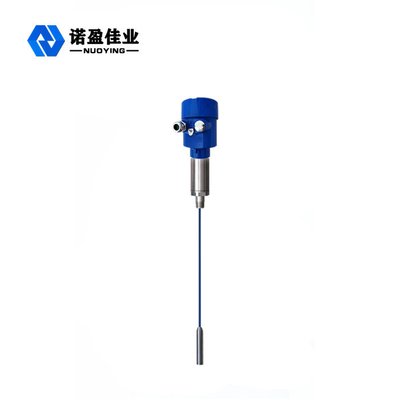

NYSP-M17 Eşsiz Sürüş Kalkanı Devre Tasarımı ile Yüksek Hassasiyetli RF Kabul Seviyesi Vericisi
Benzersiz Sürüş Kalkanı Devre Tasarımı ile NYSP-M17 Yüksek Hassasiyetli RF Kabul Seviyesi Vericisinin Çalışma Prensibi
Radyofrekans giriş ölçüm teknolojisi, benzersiz avantajlara sahip bir seviye ölçüm teknolojisidir.Konsept olarak genel kapasitif ölçüm teknolojisine benzer olmasına rağmen, RF kabul teknolojisi, Sürüş kalkanı devrelerini ve kıyıcı devrelerini elektronik üniteye dahil ederek, empedans ve kapasitansın ayrı ölçümlerini mümkün kılar.Herhangi bir asılı malzemenin empedansının ve kapasitansının aynı olduğu fizik yasalarıyla hesaplanabilir, bu nedenle asılı malzemenin etkisi salınım devresinin faz kayması ile toplam çıktıdan ölçülebilir ve ortadan kaldırılabilir.
Tasarım özellikleriBenzersiz Sürüş Kalkanı Devre Tasarımı ile NYSP-M17 Yüksek Hassasiyetli RF Kabul Seviyesi Vericisi
◎ asılı durma önleyici: benzersiz sürüş kalkanı devre tasarımı, asılı durma özelliğini geliştirir
◎ güç kaynağı aralığı: güç kaynağı çalışma aralığı: 13 ~ 35vdc
◎ prob proses sıcaklığı: - 100 ℃ ~ 800 ℃
◎Ölü bölge ölçümü yok, on santimetreden veya hatta birkaç santimetreden fazla olan çok çeşitli malzeme seviyesi ölçüm durumlarına uygulanabilir
◎Maksimum ölçüm aralığı yüz metreye, hatta yüzlerce metreye ulaşabilir
◎Viskoz malzeme arayüz ölçümü bu cihazın büyük bir avantajıdır
◎kararlı ve güvenilir çıktı, uçucu küle, düşen malzemeye, su buharına, kristalleşmeye ve muma dayanıklı
◎hareket yok, takılması kolay parça yok, düzenli temizlik, bakım ve hata ayıklama yok
teknik parametrelerBenzersiz Sürüş Kalkanı Devre Tasarımı ile NYSP-M17 Yüksek Hassasiyetli RF Kabul Seviyesi Vericisi
| Sıradan uygulama | Sıvı (Korozyon, iletkenlik, düşük dielektrik sabiti, karıştırma, arayüz, elektrik dehidrasyon, viskozite, derin kuyu, ultra geniş aralık ve diğer durumlar) |
| Toz (iletkenlik, yalıtım tozu vb.) | |
| Katı (iletkenlik, yalıtım, ultra yüksek sıcaklık yalıtım katı vb.) | |
|
ürün modeli
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Anten formu
|
Yumuşak kablo, yalıtımlı yumuşak kablo, yalıtımsız yumuşak kablo, sert çubuk, yalıtımlı sert çubuk, her iki uçta yalıtımlı sert çubuk, silindirik sert çubuk |
| Anten Malzemesi | PTFE,304,316 |
| ölçüm aralığı | 3m, 20m (Derin kuyu yüzlerce metreyi ölçebilir ve özelleştirilebilir) |
| dalga boyu | 635-650mm |
| Ölçüm hassasiyeti | %0.05~0.1%FS |
| Güç kaynağı | 24VDC |
|
sinyal çıkışı |
4...20mA/HART/ RS485/Modbus…. |
| Proses sıcaklığı | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Proses basıncı |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
| Proses bağlantısı | vida dişi, flanş (seçilebilir) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
