Ürün ayrıntıları:
|
Sıradan uygulama: | Sıvı seviyesi arayüz ölçümü | Ürün modelleri: | NYCZ 500 |
---|---|---|---|
Anten formu türü: | Kablo | Anten form malzemesi: | 316 |
Ölçüm doğruluğu: | ± 0,5 mm | Proses Basıncı: | -0.1 ~10MPa |
Proses bağlantısı: | flanş | Patlamaya dayanıklı sınıf: | Exia II CT6Ga |
Vurgulamak: | Flanş Manyetostriktif Seviye Vericisi,Kablo Manyetostriktif Seviye Göstergesi |

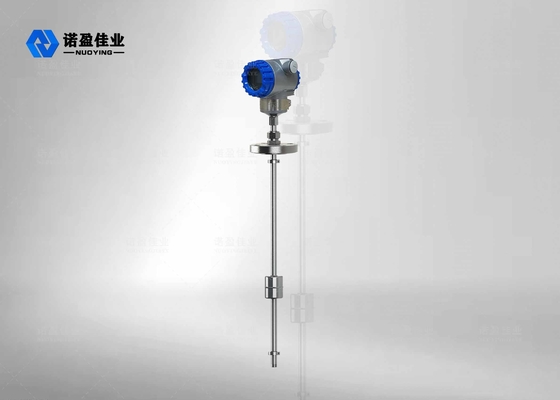

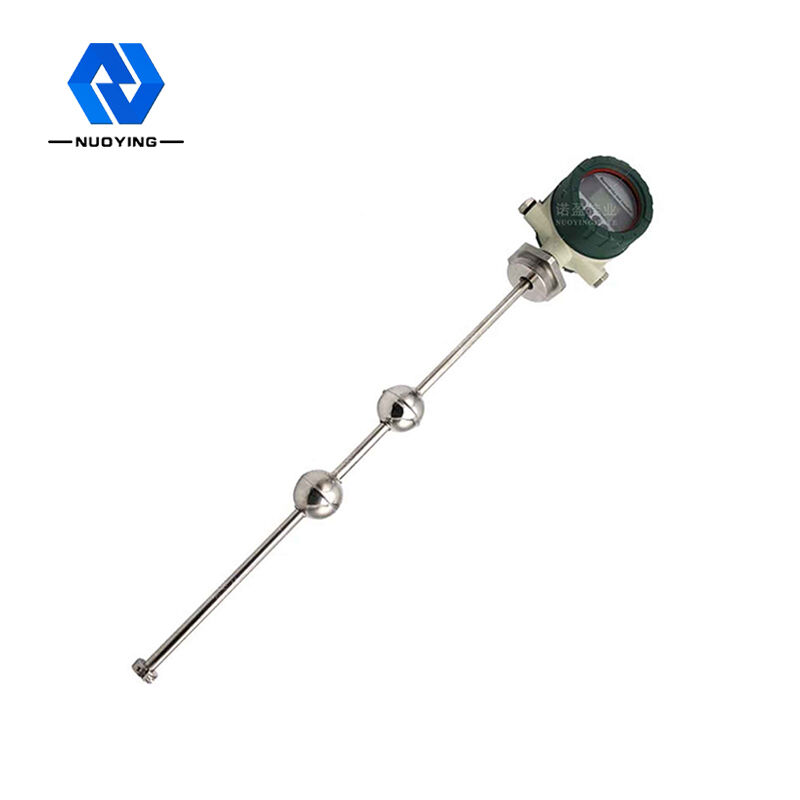

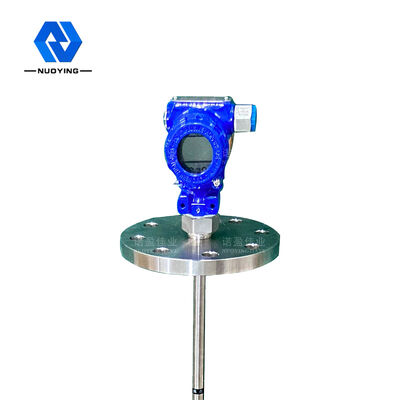

Sıvı Ölçümü İçin Güçlü Güvenilirlik Manyetostriktif Seviye Göstergesi
Çalışma Prensibi Sıvı Ölçümü İçin Güçlü Güvenilirlik Manyetostriktif Seviye Göstergesi
Manyetostriktif sıvı seviye ölçer, elektronik bölme bir ilk darbe üreteci yayınlar, dalga kılavuzu tel iletimindeki ilk darbe, dalga kılavuzu teli yönü boyunca dönen bir manyetik alan üretir, manyetik alan kalıcı manyetik alanın yüzen topuyla karşılaştıklarında, manyetostriktif etkisi, dalga kılavuzu telinde sabit hızlı bir mekanik dalga üretmek için bükülür.Her iki yönde mekanik dalga iletimi, çubuğun ucuna ulaşan mekanik dalga, damper tarafından emilir, mekanik dalga yönüne geri elektronik depo elektronik depoya monte edilmiş, algılanan kurumları alabilir, karşılık gelen akım darbesine çevirir , iki darbe arasındaki zaman farkını hesaplamak için kurumlardan alabilir, ölçülen sıvı seviyesinin yüksekliği doğru bir şekilde ölçülebilir.
Tasarım özelliği nın-nin Sıvı Ölçümü İçin Güçlü Güvenilirlik Manyetostriktif Seviye Göstergesi
◎Birden fazla prob formu, birden fazla proses bağlantı formu, birden fazla üretim malzemesi ve özelleştirilebilir tasarım ile daha geniş uygulanabilirlik
◎ güçlü güvenilirlik: manyetostriktif sıvı seviye göstergesi dalga kılavuzu prensibini benimsediğinden, mekanik hareketli parça yoktur, bu nedenle sürtünme ve aşınma yoktur.Tüm dönüştürücü, ölçüm ortamıyla temas etmeyen paslanmaz çelik bir borunun içine yerleştirilmiştir.Sensör güvenilir bir şekilde çalışır ve uzun bir hizmet ömrüne sahiptir
◎ yüksek doğruluk: manyetostriktif sıvı seviye ölçer dalga kılavuzu darbesi ile çalıştığından, ölçülen yer değiştirme, başlangıç darbesi ve bitiş darbesi zamanı ölçülerek belirlenir, bu nedenle ölçüm doğruluğu yüksektir ve çözünürlük %0.01 FS'den daha iyidir; diğer sensörlerle elde etmek zordur
◎ yüksek güvenlik: manyetostriktif sıvı seviye ölçer, yüksek patlamaya dayanıklı performansa, içsel güvenliğe ve patlamaya dayanıklı, güvenli kullanıma sahiptir ve özellikle kimyasal hammaddelerin ve yanıcı sıvıların ölçümü için uygundur.Manuel ölçümün güvensizliğini önlemek için ölçüm sırasında tank kapağını açmaya gerek yoktur.
◎ manyetostriktif sıvı seviye ölçerin kurulumu ve bakımı kolaydır: manyetostriktif sıvı seviye ölçer, genellikle, özellikle işletmeye alınmış yeraltı depolama tanklarının ve depolama tanklarının montajı için uygun olan, tankın tepesindeki mevcut boru ağzından kurulur. ve yükleme işlemi sırasında normal çalışma etkilenemez
teknik parametrelerManyetostriktif Sıvı Seviye Ölçer
Sıradan uygulama | Sıvı, Arayüz ölçümü |
ürün modeli |
NYCZ500 |
Anten Formu |
Kablo, direk tipi |
Anten malzemesi |
304.316 |
ölçüm aralığı | 0-50m~5000mm(kablo:25m) |
Ölçüm hassasiyeti | ±0.5mm |
Güç kaynağı | 24VDC(iki hat, dört hat), 220VAC |
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
Çalışma akımı |
4…20mA |
Yük özellikleri | Akım çıktığında, maksimum yük direnci 600Ω'dur;Gerilim çıkışı olduğunda, maksimum yük direnci 2mA'dır. |
Proses Sıcaklığı | -40~+200℃ |
Tepki Süresi | 0,2~5ms |
Proses basıncı | -0.1~10.0MPa |
Proses bağlantısı | vida dişi, braket, flanş (seçilebilir) |
çözünürlük oranı | ±1mm |
koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
