Ürün ayrıntıları:
|
Sıradan uygulama: | arayüz ölçümü | Ürün modelleri: | break |
---|---|---|---|
Anten formu türü: | kamış | Anten form malzemesi: | 304 |
Ölçüm doğruluğu: | ±0.5 mm | Proses Basıncı: | -0.1 ~10.0 MPa |
Proses bağlantısı: | braket | Patlamaya dayanıklı sınıf: | Exia II BT 6 |
Vurgulamak: | 24VDC Manyetostriktif Sıvı Seviye Ölçer,LCD Ekran Manyetostriktif Sıvı Seviye Ölçer,Braket Manyetostriktif Seviye Göstergesi |

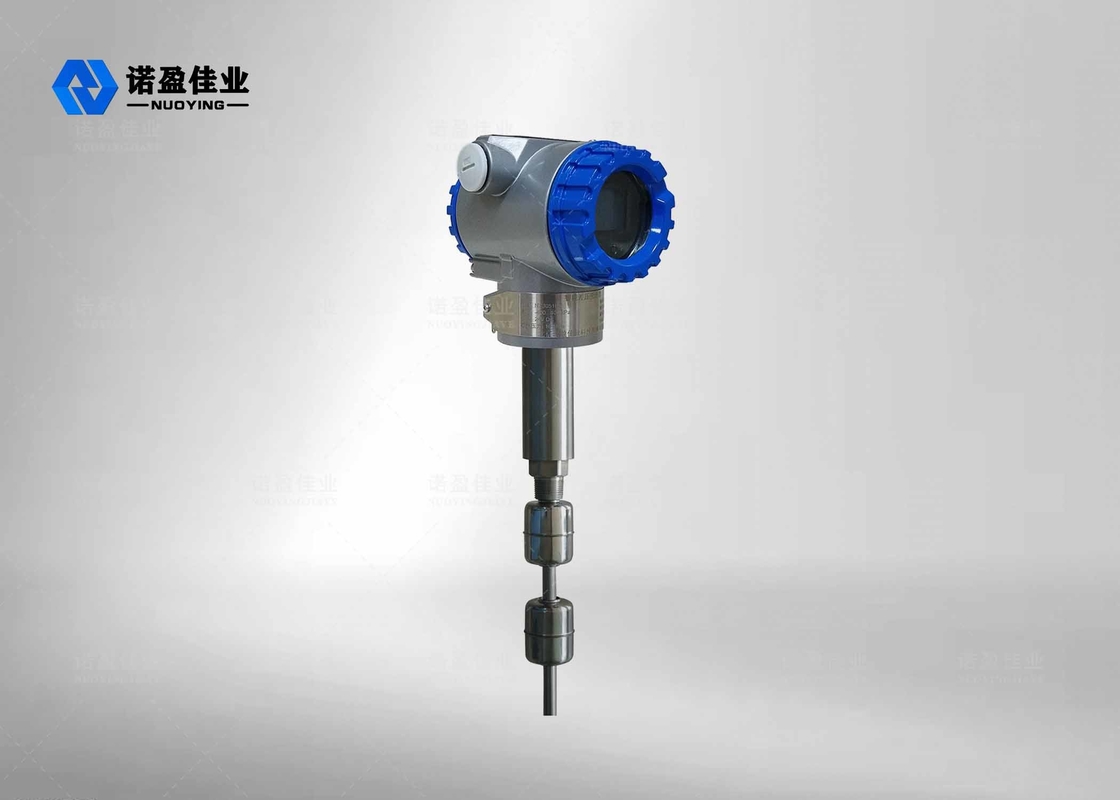

LCD Ekranlı 24VDC Manyetostriktif Sıvı Seviye Ölçer
Çalışma PrensibiLCD Ekranlı 24VDC Manyetostriktif Sıvı Seviye Ölçer
Manyetostriktif sıvı seviye göstergesi esas olarak üç bölümden oluşur: elektronik verici, yüzen top ve algılama çubuğu.Çalışırken, yüzen top, kanal boyunca sıvı seviyesiyle birlikte yükselir veya düşer.Yüzen top, kalıcı bir mıknatısla donatılmıştır ve çevresinde bir manyetik alan oluşturur;elektronik verici periyodik olarak manyetostriktif hatta yayılan ilk darbe adı verilen bir akım darbesi gönderir., aşağı doğru hareket sırasında çevresinde de bir manyetik alan oluşur;iki manyetik alanın buluştuğu an, bir dönüş darbesi oluşturmak için manyetostriktif hatta etki eden bir burulma kuvveti üretilir.Darbe sabit bir hızda yukarı doğru hareket eder ve elektronik verici tarafından alınır.Weidmann etkisi ilkesini (manyetostriksiyonun çalışma prensibi) ve modern ileri elektronik teknolojisi sayesinde, ilk darbe ile geri dönüş darbesi arasındaki zaman aralığını ölçerek sıvı seviyesi yüksekliği doğru bir şekilde ölçülebilir.Bu yöntemle üretilen sıvı seviye göstergesi, sıvı seviye ölçümü alanında en doğru, basit, kararlı, güvenilir ve olgun üründür.Özellikle küçük aralık, normal sıcaklık ve normal basınç gibi ortak ortamlarda benzersiz avantajlara sahiptir ve diğer ölçüm yöntemleriyle kıyaslanamaz.
Tasarım özelliğinın-ninLCD Ekranlı 24VDC Manyetostriktif Sıvı Seviye Ölçer
◎Çoklu prob formları, çoklu proses bağlantı formları, çoklu üretim malzemeleri ve özelleştirilebilir tasarım ile daha geniş uygulanabilirlik
◎güçlü güvenilirlik: manyetostriktif sıvı seviye göstergesi dalga kılavuzu prensibini benimsediğinden, mekanik hareketli parça yoktur, bu nedenle sürtünme ve aşınma yoktur.Tüm dönüştürücü, ölçüm ortamıyla temas etmeyen paslanmaz çelik bir borunun içine yerleştirilmiştir.Sensör güvenilir bir şekilde çalışır ve uzun bir hizmet ömrüne sahiptir
◎yüksek doğruluk: manyetostriktif sıvı seviye ölçer dalga kılavuzu darbesi ile çalıştığından, ölçülen yer değiştirme, başlangıç darbesinin ve bitiş darbesinin zamanını ölçerek belirlenir, bu nedenle ölçüm doğruluğu yüksektir ve çözünürlük %0.01 FS'den daha iyidir, bu da diğer sensörlerle elde edilmesi zor
◎yüksek güvenlik: manyetostriktif sıvı seviye ölçer, yüksek patlamaya dayanıklı performansa, içsel güvenlik ve patlamaya dayanıklı, güvenli kullanıma sahiptir ve özellikle kimyasal hammaddelerin ve yanıcı sıvıların ölçümü için uygundur.Manuel ölçümün güvensizliğini önlemek için ölçüm sırasında tank kapağını açmaya gerek yoktur.
◎manyetostriktif sıvı seviye ölçerin kurulumu ve bakımı kolaydır: manyetostriktif sıvı seviye ölçer, genellikle, özellikle işletmeye alınmış yeraltı depolama tanklarının ve depolama tanklarının montajı için uygun olan, tankın üstündeki mevcut boru ağzından kurulur, ve yükleme işlemi sırasında normal çalışma etkilenmez
teknik parametrelernın-ninLCD Ekranlı 24VDC Manyetostriktif Sıvı Seviye Ölçer
Sıradan uygulama | Sıvı, Arayüz ölçümü |
ürün modeli |
NYCZ500 |
Anten Formu |

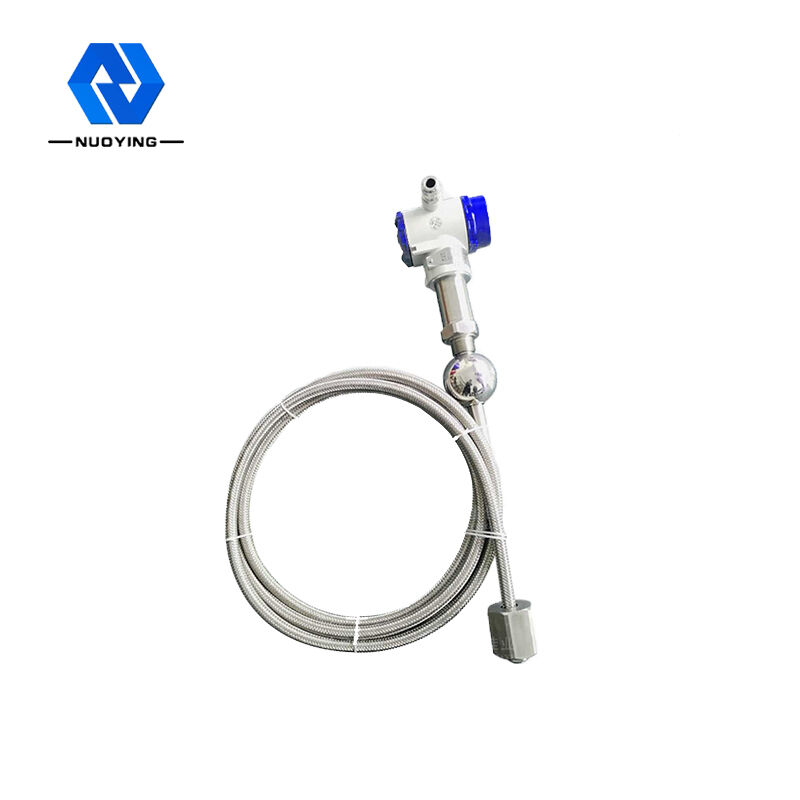

Kablo, direk tipi |
Anten malzemesi |
304.316 |
ölçüm aralığı | 0-50m~5000mm(kablo:25m) |
Ölçüm hassasiyeti | ±0.5mm |
Güç kaynağı | 24VDC(iki hat, dört hat), 220VAC |
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
Çalışma akımı |
4…20mA |
Yük özellikleri | Akım çıktığında, maksimum yük direnci 600Ω'dur;Gerilim çıkışı olduğunda, maksimum yük direnci 2mA'dır. |
Proses Sıcaklığı | -40~+200℃ |
Tepki Süresi | 0,2~5ms |
Proses basıncı | -0.1~10.0MPa |

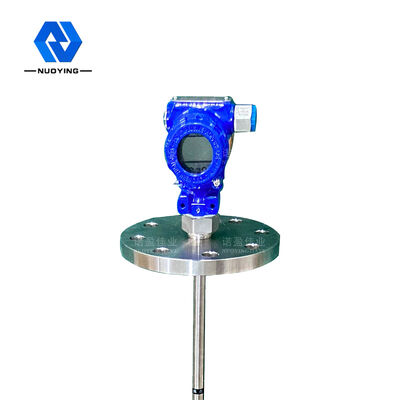

Proses bağlantısı | vida dişi, braket, flanş (seçilebilir) |
çözünürlük oranı | ±1mm |
koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
