Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı | Ürün modelleri: | NYCZ5 00 |
|---|---|---|---|
| Anten formu türü: | Kablo tipi | Anten form malzemesi: | 304 veya 316 |
| Ölçüm doğruluğu: | ± 0,5 mm | Proses Basıncı: | -0.1 ~ 10.0 MPa |
| Proses bağlantısı: | iplik (isteğe bağlı) | Patlamaya dayanıklı sınıf: | Exia II CT6 (isteğe bağlı) |
| Vurgulamak: | 20mA Manyetostriktif Sıvı Seviye Ölçer,0.5mm Manyetostriktif Seviye Göstergesi |
||
0.5mm Yüksek Doğruluk ile 4-20mA Manyetostriktif Sıvı Seviye Ölçer
Çalışma Prensibi0.5mm Yüksek Doğruluk ile 4-20mA Manyetostriktif Sıvı Seviye Ölçer
Manyetostriktif sıvı seviye göstergesinin sensör ölçüm çubuğunun dışında, sıvı seviyesinin değişmesiyle ölçüm çubuğu boyunca yukarı ve aşağı hareket edebilen bir şamandıra vardır.Şamandıranın içinde bir dizi kalıcı manyetik halka vardır.Darbe akımının manyetik alanı, şamandıra tarafından üretilen manyetik halkanın manyetik alanı ile karşılaştığında, şamandıra etrafındaki manyetik alan değişir, böylece manyetostriktif malzemeden yapılmış dalga kılavuzu teli, şamandıra konumunda bir burulma dalgası darbesi oluşturur.Dalga kılavuzu teli, algılama mekanizması tarafından döndürülür ve algılanır.Darbe akımı ile burulma dalgası arasındaki zaman farkı ölçülerek şamandıranın konumu yani sıvı yüzeyinin konumu doğru olarak belirlenebilir.Manyetostriktif sıvı seviye göstergesinin teknik avantajları: manyetostriktif sıvı seviye göstergesi, yüksek hassasiyet gereksinimleri ile temiz sıvı seviyesinin sıvı seviyesi ölçümü için uygundur ve doğruluk 1 mm'ye ulaşabilir ve en son ürünün doğruluğu 0.1 mm'ye ulaşabilir. .Manyetostriktif seviye göstergeleri, iki farklı sıvı arasındaki arayüzü ölçmek için de kullanılabilir.Patlamaya dayanıklı tasarım, tehlikeli durumlar için uygundur.Akıllı elektronik devre tasarımı hacmi hesaplayabilir;tek hareketli kısım şamandıradır ve bakım son derece düşüktür.
Tasarım özelliğinın-nin0.5mm Yüksek Doğruluk ile 4-20mA Manyetostriktif Sıvı Seviye Ölçer
◎Çoklu prob formları, çoklu proses bağlantı formları, çoklu üretim malzemeleri ve özelleştirilebilir tasarım ile daha geniş uygulanabilirlik
◎güçlü güvenilirlik: manyetostriktif sıvı seviye göstergesi dalga kılavuzu prensibini benimsediğinden, mekanik hareketli parça yoktur, bu nedenle sürtünme ve aşınma yoktur.Tüm dönüştürücü, ölçüm ortamıyla temas etmeyen paslanmaz çelik bir borunun içine yerleştirilmiştir.Sensör güvenilir bir şekilde çalışır ve uzun bir hizmet ömrüne sahiptir
◎yüksek doğruluk: manyetostriktif sıvı seviye ölçer dalga kılavuzu darbesi ile çalıştığından, ölçülen yer değiştirme, başlangıç darbesinin ve bitiş darbesinin zamanını ölçerek belirlenir, bu nedenle ölçüm doğruluğu yüksektir ve çözünürlük %0.01 FS'den daha iyidir, bu da diğer sensörlerle elde edilmesi zor
◎yüksek güvenlik: manyetostriktif sıvı seviye ölçer, yüksek patlamaya dayanıklı performansa, içsel güvenlik ve patlamaya dayanıklı, güvenli kullanıma sahiptir ve özellikle kimyasal hammaddelerin ve yanıcı sıvıların ölçümü için uygundur.Manuel ölçümün güvensizliğini önlemek için ölçüm sırasında tank kapağını açmaya gerek yoktur.
◎manyetostriktif sıvı seviye ölçerin kurulumu ve bakımı kolaydır: manyetostriktif sıvı seviye ölçer, genellikle, özellikle işletmeye alınmış yeraltı depolama tanklarının ve depolama tanklarının montajı için uygun olan, tankın üstündeki mevcut boru ağzından kurulur, ve yükleme işlemi sırasında normal çalışma etkilenmez
teknik parametrelernın-nin0.5mm Yüksek Doğruluk ile 4-20mA Manyetostriktif Sıvı Seviye Ölçer
| Sıradan uygulama | Sıvı, Arayüz ölçümü |
|
ürün modeli |
NYCZ500 |
|
Anten Formu |

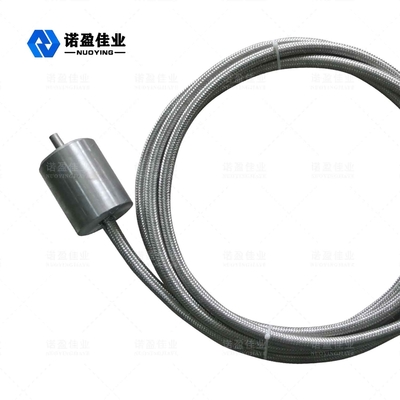

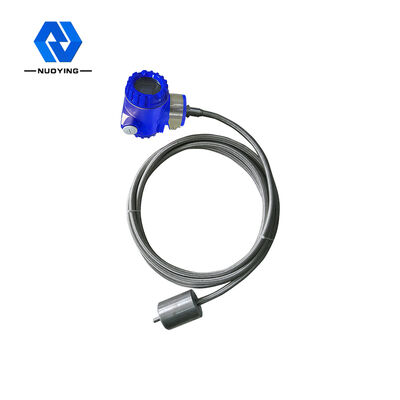

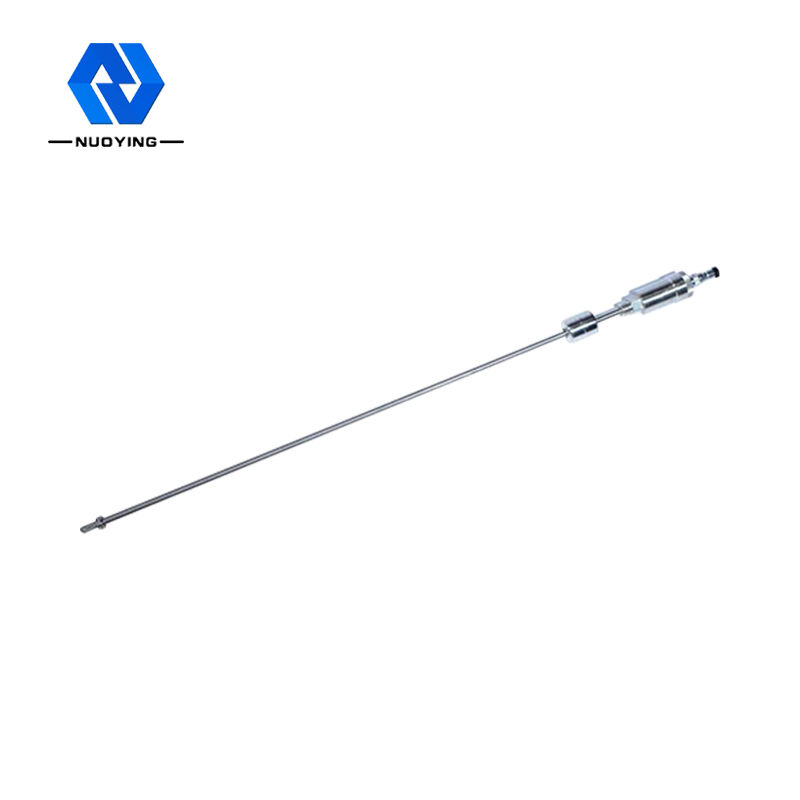

Kablo, direk tipi |
|
Anten malzemesi |
304.316 |
| ölçüm aralığı | 0-50m~5000mm(kablo:25m) |
| Ölçüm hassasiyeti | ±0.5mm |
| Güç kaynağı | 24VDC(iki hat, dört hat), 220VAC |
|
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
| Çalışma akımı |
4…20mA |
| Yük özellikleri | Akım çıktığında, maksimum yük direnci 600Ω'dur;Gerilim çıkışı olduğunda, maksimum yük direnci 2mA'dır. |
| Proses Sıcaklığı | -40~+200℃ |
| Tepki Süresi | 0,2~5ms |
| Proses basıncı | -0.1~10.0MPa |
| Proses bağlantısı | vida dişi, braket, flanş (seçilebilir) |
| çözünürlük oranı | ±1mm |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
