Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı veya arayüz | Ürün modelleri: | NY-CZ500 |
|---|---|---|---|
| Anten formu türü: | kablo veya çubuk tipi | Anten form malzemesi: | 304/316 |
| Ölçüm doğruluğu: | ± 0,5 mm | Proses Basıncı: | -0.1 ~ 10.0MPa |
| Proses bağlantısı: | flanş | Patlamaya dayanıklı sınıf: | Exia II CT6 (isteğe bağlı) |
| Vurgulamak: | Sıvı Manyetostriktif Seviye Göstergesi 24VDC,Dişli Manyetostriktif Seviye Göstergesi,CZ500 Manyetostriktif Seviye Transmitteri |
||

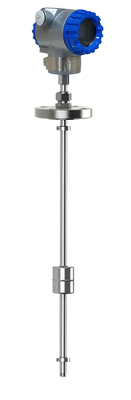

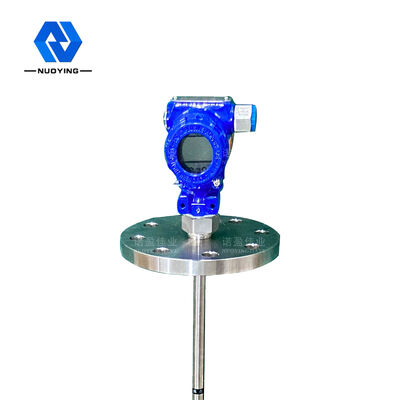

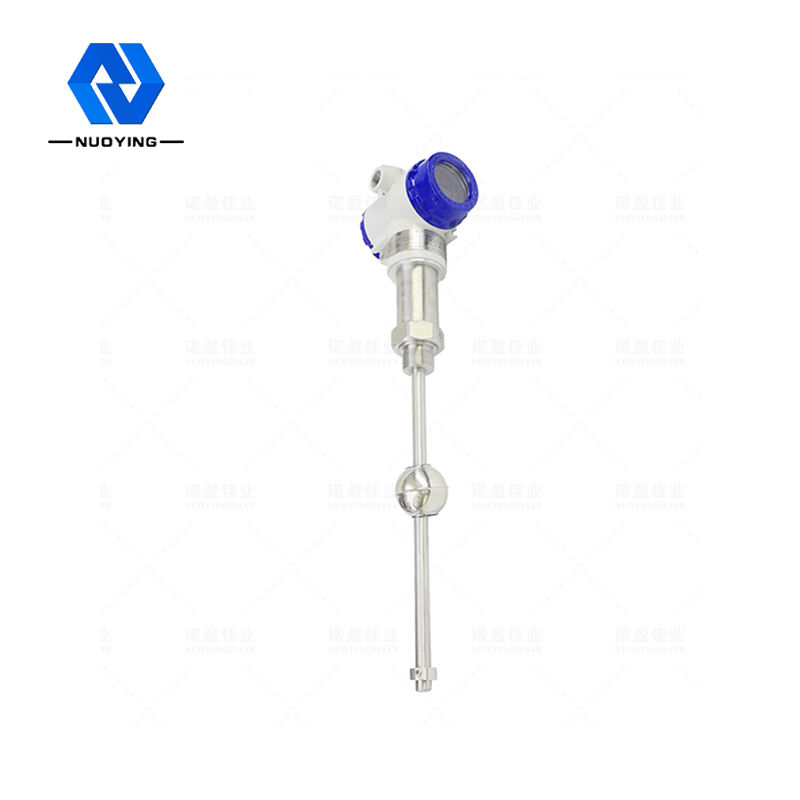

Sıvı Ölçümü için 24VDC İki Telli Manyetostriktif Seviye Göstergesi
Çalışma PrensibiSıvı Ölçümü için 24VDC İki Telli Manyetostriktif Seviye Göstergesi
Manyetostriktif seviye göstergesi üç bölümden oluşur: algılama çubuğu, devre birimi ve şamandıra.Ölçüm sırasında devre birimi, manyetostriktif telden aşağı doğru hareket eden ve halka şeklinde bir manyetik alan oluşturan bir akım darbesi üretir.Algılama çubuğunun dışında bir şamandıra vardır ve şamandıra, sıvı seviyesinin değişmesiyle algılama çubuğu boyunca yukarı ve aşağı hareket eder.Şamandıraya bir dizi kalıcı mıknatıs takıldığından, şamandıra aynı anda bir manyetik alan oluşturur.Mevcut manyetik alan yüzer manyetik alanla karşılaştığında, bir "büküm" darbesi veya "dönüş" darbesi üretilir.Şamandıranın gerçek konumunu hesaplamak ve sıvı seviyesini ölçmek için "dönüş" darbesi ile mevcut darbe arasındaki zaman farkını bir darbe sinyaline dönüştürün.
Tasarım özelliğiSıvı Ölçümü için 24VDC İki Telli Manyetostriktif Seviye Göstergesi
◎Çoklu prob formları, çoklu proses bağlantı formları, çoklu üretim malzemeleri ve özelleştirilebilir tasarım ile daha geniş uygulanabilirlik
◎güçlü güvenilirlik: manyetostriktif sıvı seviye göstergesi dalga kılavuzu prensibini benimsediğinden, mekanik hareketli parça yoktur, bu nedenle sürtünme ve aşınma yoktur.Tüm dönüştürücü, ölçüm ortamıyla temas etmeyen paslanmaz çelik bir borunun içine yerleştirilmiştir.Sensör güvenilir bir şekilde çalışır ve uzun bir hizmet ömrüne sahiptir
◎yüksek doğruluk: manyetostriktif sıvı seviye ölçer dalga kılavuzu darbesi ile çalıştığından, ölçülen yer değiştirme, başlangıç darbesinin ve bitiş darbesinin zamanını ölçerek belirlenir, bu nedenle ölçüm doğruluğu yüksektir ve çözünürlük %0.01 FS'den daha iyidir, bu da diğer sensörlerle elde edilmesi zor
◎yüksek güvenlik: manyetostriktif sıvı seviye ölçer, yüksek patlamaya dayanıklı performansa, içsel güvenlik ve patlamaya dayanıklı, güvenli kullanıma sahiptir ve özellikle kimyasal hammaddelerin ve yanıcı sıvıların ölçümü için uygundur.Manuel ölçümün güvensizliğini önlemek için ölçüm sırasında tank kapağını açmaya gerek yoktur.
◎manyetostriktif sıvı seviye ölçerin kurulumu ve bakımı kolaydır: manyetostriktif sıvı seviye ölçer, genellikle, özellikle işletmeye alınmış yeraltı depolama tanklarının ve depolama tanklarının montajı için uygun olan, tankın üstündeki mevcut boru ağzından kurulur, ve yükleme işlemi sırasında normal çalışma etkilenmez
teknik parametrelernın-nin0.5mm Yüksek Doğruluk ile 4-20mA Manyetostriktif Sıvı Seviye Ölçer
| Sıradan uygulama | Sıvı, Arayüz ölçümü |
|
ürün modeli |
NYCZ500 |
|
Anten Formu |
Kablo, direk tipi |
|
Anten malzemesi |
304.316 |
| ölçüm aralığı | 0-50m~5000mm(kablo:25m) |
| Ölçüm hassasiyeti | ±0.5mm |
| Güç kaynağı | 24VDC(iki hat, dört hat), 220VAC |
|
sinyal çıkışı |
4...20mA/HART/RS485/Modbus... |
| Çalışma akımı |
4…20mA |
| Yük özellikleri | Akım çıktığında, maksimum yük direnci 600Ω'dur;Gerilim çıkışı olduğunda, maksimum yük direnci 2mA'dır. |
| Proses Sıcaklığı | -40~+200℃ |
| Tepki Süresi | 0,2~5ms |
| Proses basıncı | -0.1~10.0MPa |
| Proses bağlantısı | vida dişi, braket, flanş (seçilebilir) |
| çözünürlük oranı | ±1mm |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
