Ürün ayrıntıları:
|
| Sıradan uygulama: | Sıvı | Ürün modelleri: | NYUH-Z |
|---|---|---|---|
| Kurulum formu: | Yan monte veya üst monte | Gövde Malzemesi: | 304 veya 316 |
| Ölçüm aralığı: | 0~6 m | Ölçüm hassasiyeti: | ±3mm |
| orta yoğunluk: | ≥0.425 g/cm3 | yoğunluk farkı: | ≥0,1 g/cm3 |
| Vurgulamak: | Flanşlı Manyetik Flap Seviye Göstergesi,Sıvı Ölçümü Manyetik Flap Seviye Göstergesi,6m Manyetik Şamandıra Tipi Seviye Göstergesi |
||

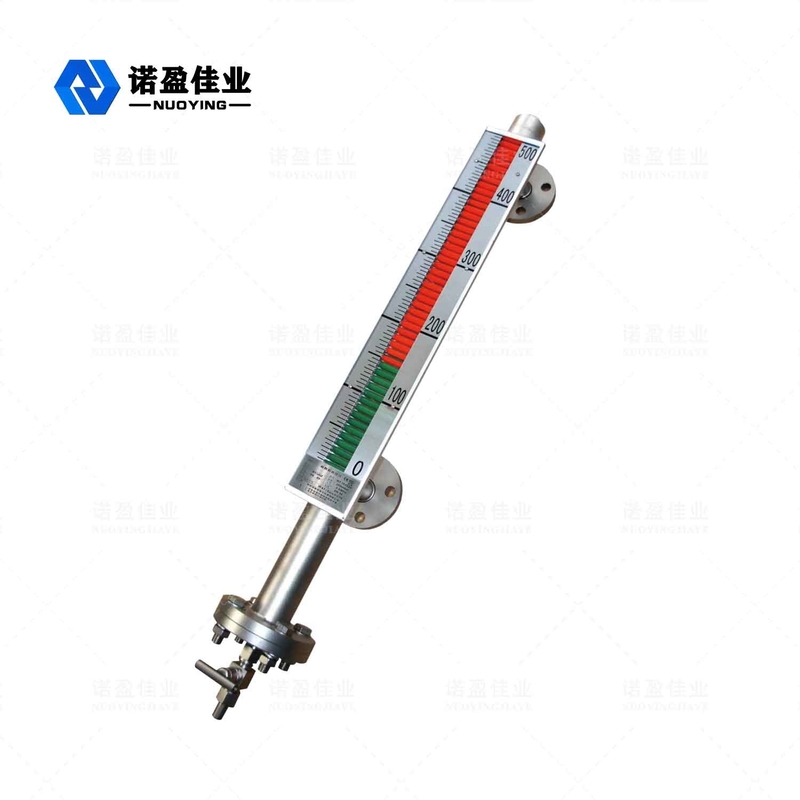

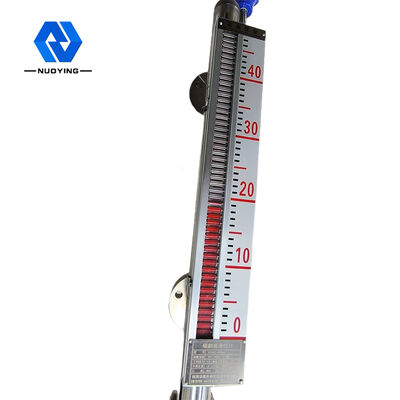

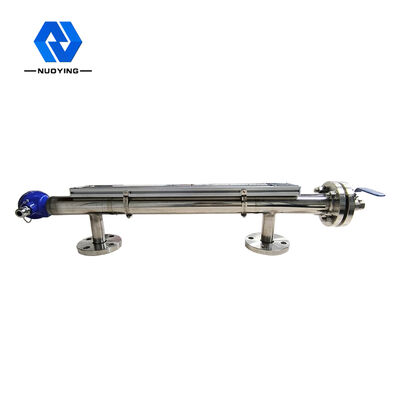

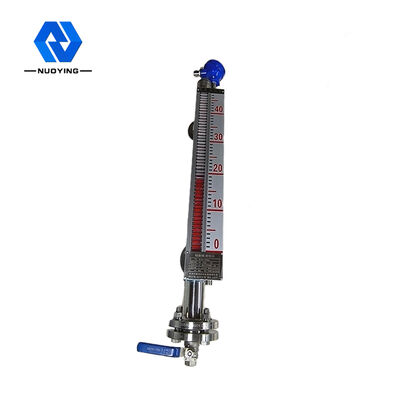

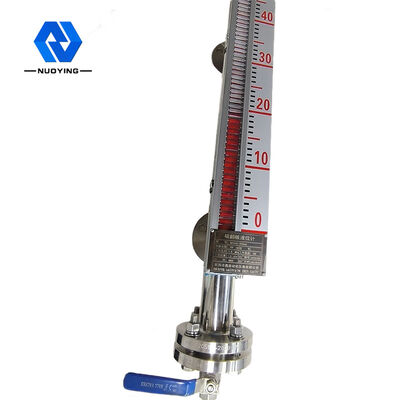

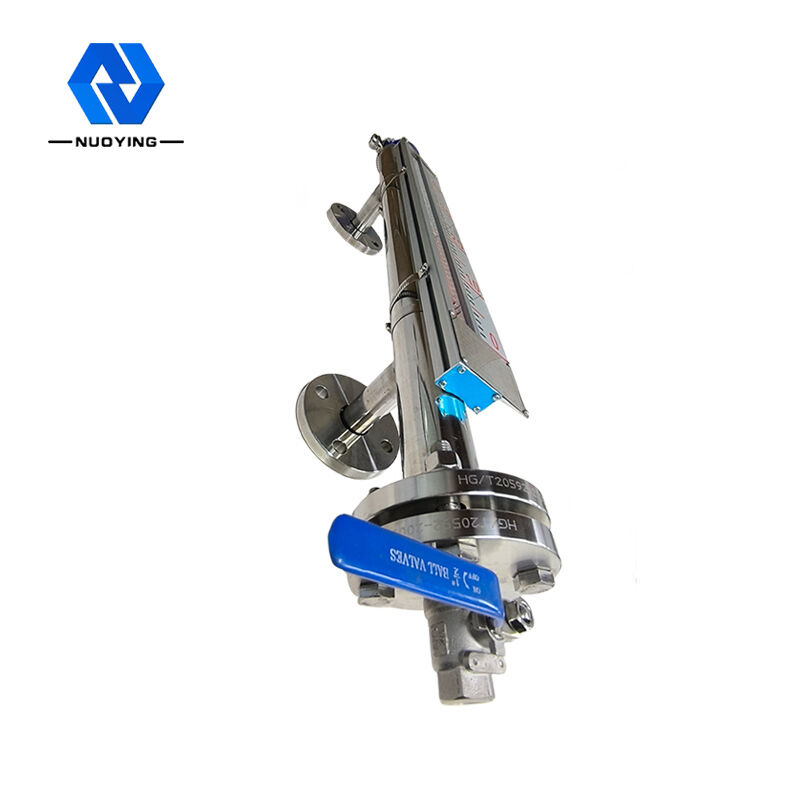

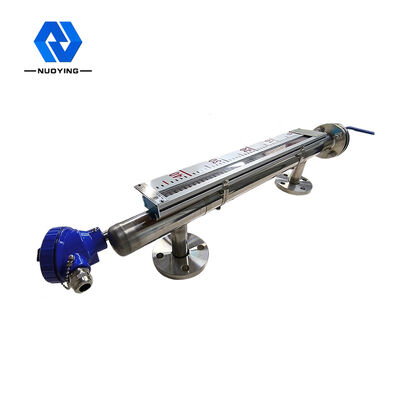

Sıvı Ölçümü için 6m Flanşlı Manyetik Flap Seviye Göstergesi
Çalışma PrensibiSıvı Ölçümü için 6m Flanşlı Manyetik Flap Seviye Göstergesi
Manyetik flap seviye göstergesi, manyetik kuplaj ile birleştirilmiş kaldırma kuvveti (Arşimet yasası) ilkesine dayalı olarak geliştirilmiştir.Ölçülen kaptaki sıvı seviyesi yükselip alçaldığında, seviye göstergesinin ana borusundaki şamandıra da yükselir ve düşer ve şamandıra İçerideki kalıcı manyetik çelik, manyetik kuplaj yoluyla yerinde göstergeye (cetvel) iletilir, hangi sarı, siyah (veya kırmızı ve beyaz) dönüş sütununu döndürmeye yönlendirir.Sıvı seviyesi yükseldiğinde, dönüş sütunu beyazdan kırmızıya döner.Sıvı seviyesi düştüğünde, dönüş sütunu kırmızıdan beyaza döner.Göstergenin kırmızı ve beyaz birleşimi, kaptaki orta seviye göstergesinin gerçek yüksekliğidir.
Tasarım özelliğinın-ninSıvı Ölçümü için 6m Flanşlı Manyetik Flap Seviye Göstergesi
◎basit yapı, sağlam ve güvenilir, kararlı çalışma
◎yerinde görüntü ölçeği net, çarpıcı ve okunması kolay
◎aşındırıcı, yanıcı, toksik, yüksek sıcaklık ve çalkalanmış kontamine sıvı ile sıvı seviyesini ölçebilir ve gösterebilir
◎çoklu kurulum formları ve bağlantı formları seçilebilir
◎tasarım basınç aralığı: 10MPa'ya kadar tam vakum
◎tasarım sıcaklık aralığı: - 160 ~ + 450 ℃
◎özel basınç ve sıcaklık için profesyonel tasarım
teknik parametrelernın-ninSıvı Ölçümü için 6m Flanşlı Manyetik Flap Seviye Göstergesi
| Sıradan uygulama | Sıvı seviye ölçümü |
|
ürün modeli |
NYUHZ |
| Kurulum formu | Yan monte, üst monte |
| Gövde Malzemesi | 304.316 |
| ölçüm aralığı | 0~6m |
| Ölçüm hassasiyeti | ±3mm,±5mm, ±10mm, ±20mm (seçilebilir) |
| orta yoğunluk | ≥0.425g/cm3 |
| yoğunluk farkı | ≥0.1g/cm3 |
| orta viskozite | ≤0.4Pa.S |
| Kontrol çıkışı | 220VAC,1A |
| İletim çıkışı | 4...20mA(güç kaynağı 24VDC) |
| Proses Sıcaklığı |
-50~+350℃ |
| Proses Basıncı | -0.1~+16MPa |
| Proses bağlantısı | flanş (seçilebilir) |
| çözünürlük oranı | ±1mm |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
