Ürün ayrıntıları:
|
| Güç çalışma aralığı: | 24 V DC | Prob proses sıcaklığı: | -40°C~150°C |
|---|---|---|---|
| istikrar: | Aktivite yok, kolay giyilen parçalar yok | koruma sınıfı: | IP67 |
| Proses bağlantısı: | Flanş (isteğe bağlı) | Patlamaya dayanıklı sınıf: | Exia II CT6 Ga (isteğe bağlı) |
| sinyal çıkışı: | 4…20mA /HART/RS485/ Modbus. | Proses Basıncı: | -0.1 ~2.5MPa |
| Vurgulamak: | Devre RF Kabul Seviyesi Vericisi,Aşındırıcı Sıvı RF Kabul Seviyesi Anahtarı,IP67 Kabul Tipi RF Vericisi |
||

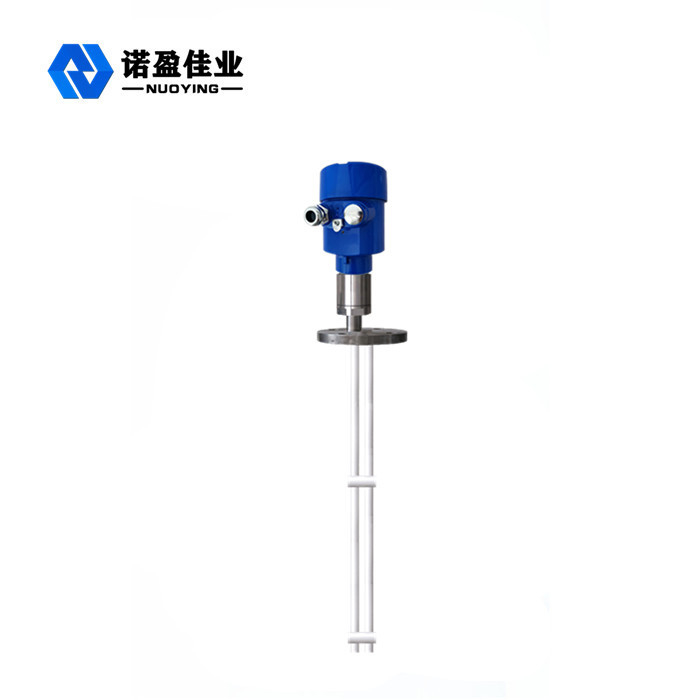

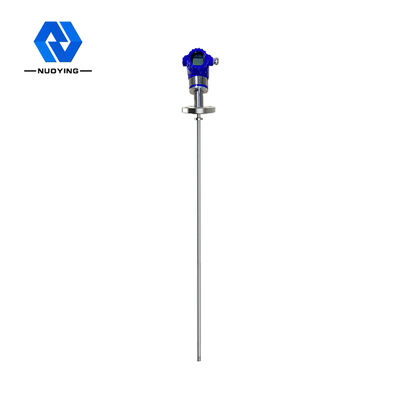

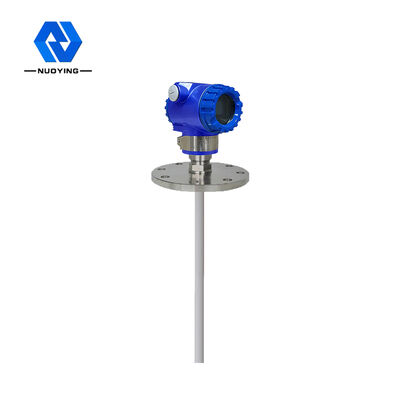

Güçlü Aşındırıcı Sıvı İçin Eşsiz Devre Tasarımı RF Kabul Seviyesi Vericisi
çalışma prensibiGüçlü Aşındırıcı Sıvı İçin Eşsiz Devre Tasarımı RF Kabul Seviyesi Vericisi
Malzeme seviye ölçer, elektronik devreden prob üzerinde düşük güçlü bir radyo frekansı sinyali üretmek için yüksek frekans teknolojisini kullanır.Prob hassas bir eleman olarak hareket eder ve malzeme seviyesinin dielektrik sabitinin neden olduğu sinyal değişikliklerini elektronik devreye geri besler;bu değişiklikler kapasitans ve iletkenliğin değişimini içerir, bu nedenle reaktans (kapasitif reaktansın ve empedansın kapsamlı değişiminin sinyali) elektronik devrede işlenir;reaktansın değişmesi, kutuptaki yüksek frekanslı sinyalin fazının değişmesine neden olur.Dolayısıyla kutuptaki yüksek frekanslı sinyal ile elektronik devredeki referans sinyal arasındaki faz farkı da değişir.Değişiklik işlendikten sonra sürücü çıkış devresi siloda malzeme olup olmadığını algılamak için bir alarm sinyali gönderir.
Tasarım özellikleriGüçlü Aşındırıcı Sıvı İçin Eşsiz Devre Tasarımı RF Kabul Seviyesi Vericisi
◎ asılı durma önleyici: benzersiz sürüş kalkanı devre tasarımı, asılı durma özelliğini geliştirir
◎ güç kaynağı aralığı: güç kaynağı çalışma aralığı: 13 ~ 35vdc
◎ prob proses sıcaklığı: - 100 ℃ ~ 800 ℃
◎Ölü bölge ölçümü yok, on santimetreden veya hatta birkaç santimetreden fazla olan çok çeşitli malzeme seviyesi ölçüm durumlarına uygulanabilir
◎Maksimum ölçüm aralığı yüz metreye, hatta yüzlerce metreye ulaşabilir
◎Viskoz malzeme arayüz ölçümü bu cihazın büyük bir avantajıdır
◎kararlı ve güvenilir çıktı, uçucu küle, düşen malzemeye, su buharına, kristalleşmeye ve muma dayanıklı
◎hareket yok, takılması kolay parça yok, düzenli temizlik, bakım ve hata ayıklama yok
teknik parametrelerGüçlü Aşındırıcı Sıvı İçin Eşsiz Devre Tasarımı RF Kabul Seviyesi Vericisi
| Sıradan uygulama | Sıvı (Korozyon, iletkenlik, düşük dielektrik sabiti, karıştırma, arayüz, elektrik dehidrasyon, viskozite, derin kuyu, ultra geniş aralık ve diğer durumlar) |
| Toz (iletkenlik, yalıtım tozu vb.) | |
| Katı (iletkenlik, yalıtım, ultra yüksek sıcaklık yalıtım katı vb.) | |
|
ürün modeli
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
|
Anten formu
|
Yumuşak kablo, yalıtımlı yumuşak kablo, yalıtımsız yumuşak kablo, sert çubuk, yalıtımlı sert çubuk, her iki uçta yalıtımlı sert çubuk, silindirik sert çubuk |
| Anten Malzemesi | PTFE,304,316 |
| ölçüm aralığı | 3m, 20m (Derin kuyu yüzlerce metreyi ölçebilir ve özelleştirilebilir) |
| dalga boyu | 635-650mm |
| Ölçüm hassasiyeti | %0.05~0.1%FS |
| Güç kaynağı | 24VDC |
|
sinyal çıkışı |
4...20mA/HART/ RS485/Modbus…. |
| Proses sıcaklığı | -40~+130℃,-100~+200℃, -40~+260℃, -50~+500℃ |
| Proses basıncı |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
| Proses bağlantısı | vida dişi, flanş (seçilebilir) |
| Elektrik arayüzü | M20*1.5,½ ″NPT |
| koruma seviyeleri | IP65,IP67,IP68(seçilebilir) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga,Exd II CT6 Gb(Ayrıntılar için sertifikaya bakın) |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
