Ürün ayrıntıları:
|
| Anten Malzemesi: | 304, 316 | Sıradan uygulama: | sıvı, arayüz ölçümü |
|---|---|---|---|
| Proses Baskı Yüzeyi: | -0.1~10.0MPa | Sıcaklık doğruluğu: | -40～+200℃ |
| Ürün modelleri: | NYCZ500 | sinyal çıkışı: | 4... 20mA/HART/RS485/Modbus |
| Anten Tipi: | kablo tipi, direk tipi | Ölçüm aralığı: | 0-50~5000mm (kablo tipi: 25m) |

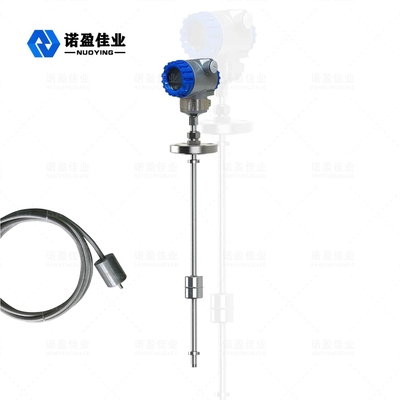

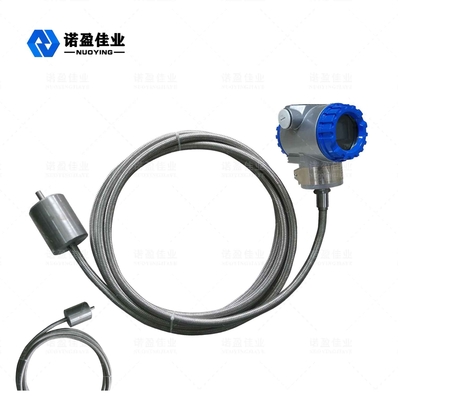

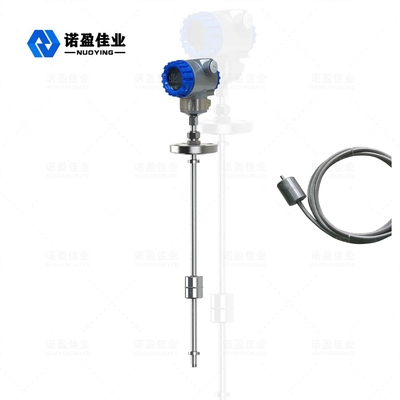

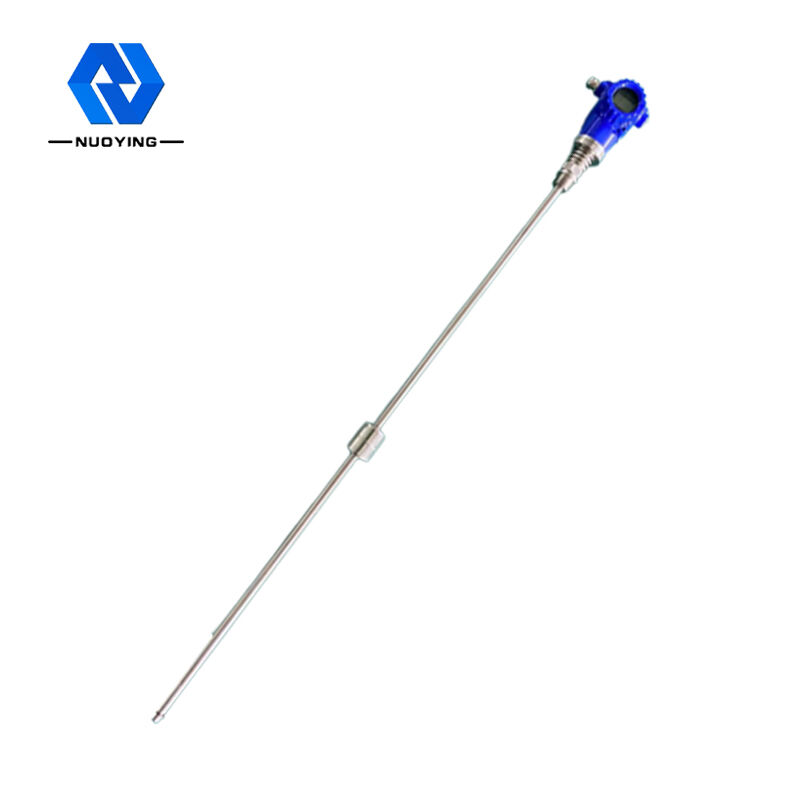

NYCZ500 Yüksek Hassasiyetli ve Güvenlikli Manyetostriktif Sıvı Seviye Ölçer
NYCZ500 Manyetostriktif Sıvı Seviye Ölçer Çalışma Prensibi
Manyetostriktif sıvı seviye ölçerin çalışma prensibi şekilde gösterilmiştir.Ürün esas olarak bir ölçüm çubuğu, bir elektronik hazne ve ölçüm çubuğu üzerinde manşonlu temassız yüzen bir bilyeden oluşur.Manyetostriktif tel (dalga kılavuzu teli) ölçüm çubuğuna takılır.Ölçüm çubuğu, dalga kılavuzu telini çok iyi koruyan manyetik olmayan paslanmaz çelik borudan yapılmıştır.
Manyetostriktif sıvı seviyesi ölçer çalışırken, elektronik haznedeki darbe üreteci bir başlangıç darbesi gönderir.Bu başlangıç darbesi dalga kılavuzu telinde iletildiğinde, dalga kılavuzu teli yönünde hareket eden dönen bir manyetik alan oluşturur.Bu manyetik alan yüzer toptaki kalıcı manyetik alanla karşılaştığında, dalga kılavuzu telinin bükülmesine ve sabit hızlı bir mekanik dalga üretmesine neden olan manyetostriktif bir germe etkisi oluşturur.Bu mekanik dalga iki yönde yayılır.Ölçüm çubuğunun ucuna ulaşan mekanik dalga damper tarafından emilir.Elektronik odaya geri iletilen mekanik dalga, elektronik odaya takılı enerji toplama mekanizması tarafından algılanır ve karşılık gelen akım darbesine dönüştürülür.Enerji toplama mekanizması, ölçülen sıvı seviyesinin yüksekliğini doğru bir şekilde ölçmek için iki darbe arasındaki zaman farkını hesaplar.
| Sıradan uygulama | sıvı, arayüz ölçümü |
| ürün modeli | NYCZ500 |
| Anten Tipi | kablo tipi, direk tipi |
| Anten Malzemesi | 304.316 |
| Ölçüm aralığı | 0-50~5000mm (kablo tipi: 25m) |
| Ölçüm doğruluğu | ±0,5 mm |
| Güç kaynağı | 24VDC (iki telli, dört telli), 220VAC |
| Sinyal Çıkışı | 4...20mA/HART/RS485/Modbus... |
| Çalışma akımı | 4...20mA |
| Yük Özellikleri | Yük karakteristik akımı verildiğinde, maksimum yük direnci 600Ω'dur;Voltaj çıkışı sırasında, maksimum yük direnci 2mA'dır. |
| Proses Sıcaklığı | -40~+200℃ |
| Tepki Süresi | 0,2~5 msn |
| Proses Basıncı | -0.1~10.0MPa |
| Proses Bağlantısı | diş, braket, flanş (isteğe bağlı) |
| Çözünürlük | ±1mm |
| Koruma Sınıfı | IP65, IP67, IP68 (isteğe bağlı) |
|
Patlamaya dayanıklı Seviye |
Exia II CT6 Ga, Exd II CT6 Gb (ayrıntılar için sertifikaya bakın) |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir ve tasarlanabilir!
NYCZ500 Manyetostriktif Sıvı Seviye ÖlçerTasarım özellikleri
◎Özelleştirilebilen çoklu prob formları, çoklu proses bağlantı formları ve çoklu üretim malzemeleri ile daha kapsamlı uygulanabilirlik;
◎ Güçlü güvenilirlik: manyetostriktif sıvı seviye ölçer dalga kılavuzu prensibini benimsediğinden, mekanik hareketli parça yoktur, bu nedenle sürtünme ve aşınma olmaz.Dönüştürücünün tamamı, ölçüm ortamıyla temas etmeyen paslanmaz çelik bir boru içine yerleştirilmiştir.Sensör güvenilir bir şekilde çalışır ve uzun bir kullanım ömrüne sahiptir.
◎ Yüksek hassasiyet: manyetostriktif sıvı seviyesi ölçer, dalga kılavuzu darbesiyle çalıştığından, ölçülen yer değiştirme, çalışma sırasında başlangıç darbesinin ve bitiş darbesinin zamanını ölçerek belirlenir, bu nedenle ölçüm doğruluğu yüksektir ve çözünürlük %0,01'den daha iyidir Diğer sensörlerle elde edilmesi zor olan bir doğruluk olan FS.
◎ İyi güvenlik: manyetostriktif sıvı seviyesi ölçer, yüksek patlamaya dayanıklı performansa sahiptir, doğası gereği güvenlidir ve kullanımı güvenlidir ve özellikle kimyasal ham maddelerin ve yanıcı sıvıların ölçümü için uygundur.Manuel ölçümün güvensizliğini önlemek için ölçüm sırasında depo kapağını açmaya gerek yoktur.
◎Manyetostriktif sıvı seviye ölçerin kurulumu ve bakımı kolaydır: Manyetostriktif sıvı seviye ölçer genellikle tank üstündeki mevcut boru deliğinden kurulur, özellikle yeraltı depolama tanklarının ve işletime alınmış depolama tanklarının montajı için uygundur ve kurulum işlemi sırasında normal üretimi etkilemez.
