Ürün ayrıntıları:
|
| Ürün modelleri: | NYUHZ | Sıradan uygulama: | Sıvı seviye ölçümü |
|---|---|---|---|
| Proses Baskı Yüzeyi: | -0.1~+16MPa | Güç kaynağı: | 24VAC,1A |
| Sıcaklık doğruluğu: | -50~+350℃ | Ölçüm doğruluğu: | ± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (isteğe bağlı) |
| orta yoğunluk: | ≧0,425g/cm3 | Ölçüm aralığı: | 0~6m |

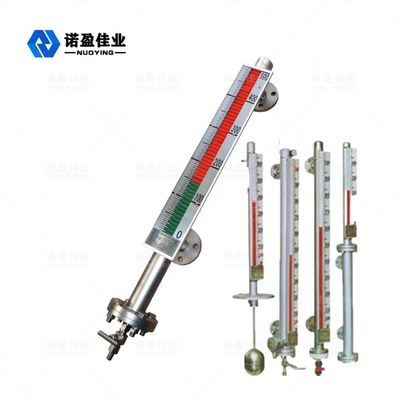

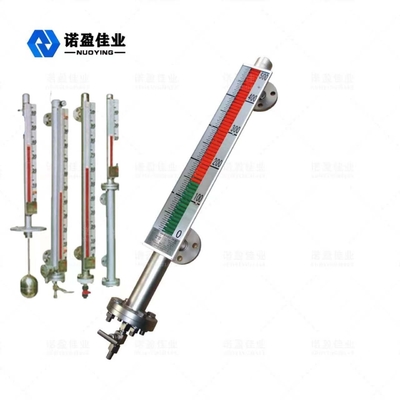

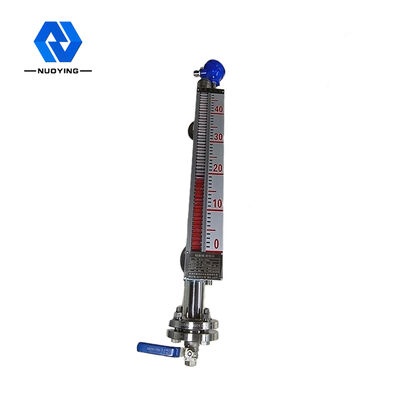

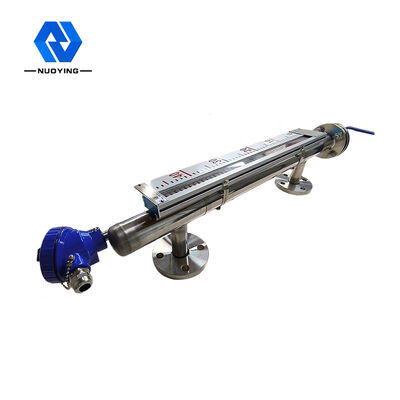

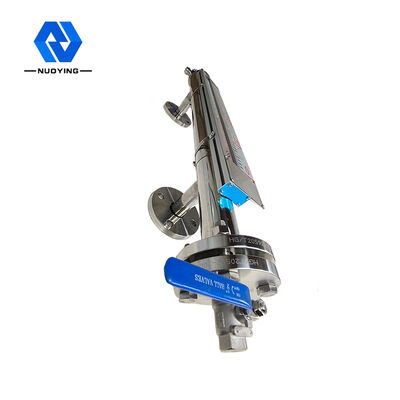

NYUHZ Yüksek Sızdırmazlık Sızdırmaz Manyetik Flap Seviye Ölçer
NYUHZ Manyetik FlapSeviye ölçerÇalışma prensibi

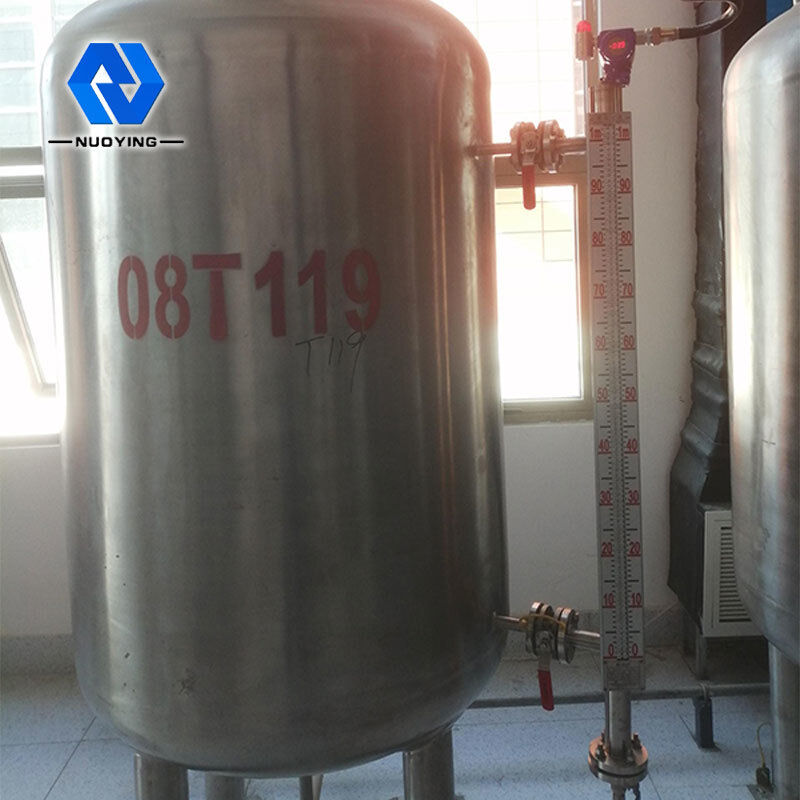

Manyetik kanatlı seviye ölçer, çeşitli kulelerin, tankların, tankların, küresel gemilerin, kazanların ve diğer ekipmanların orta seviye tespiti için kullanılabilir.Manyetik kapaklı seviye ölçer, son derece sızdırmaz, sızdırmaz ve yüksek sıcaklık, yüksek basınç ve korozyona dayanıklı durumlar için uygun olabilir.
Manyetik kapaklı seviye ölçer, şamandıra topunu tutmak için bir boşluğa (ölçüm borusu veya ana boru adı verilir) sahiptir ve boşluk, flanş veya diğer uygun bağlantı yöntemleri aracılığıyla kap ile bir konektör oluşturur.Konnektör prensibine göre, kaptaki sıvı seviyesinin değişmesiyle, boşluktaki sıvı seviyesi kaptaki sıvı seviyesi ile aynı yüksekliktedir, bu nedenle boşluktaki yüzen bilyeyi yukarı hareket ettirir ve aşağı ve kaptaki sıvı seviyesinin yükselmesi ve düşmesi ile yükselir ve düşer.Şu anda sıvı seviyesini göremiyoruz, bu nedenle haznenin dışına bir manyetik sütun ekranı yerleştirilmiştir.

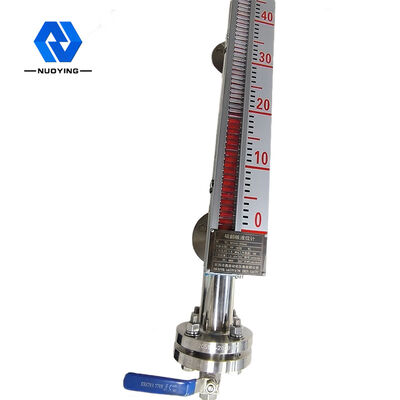

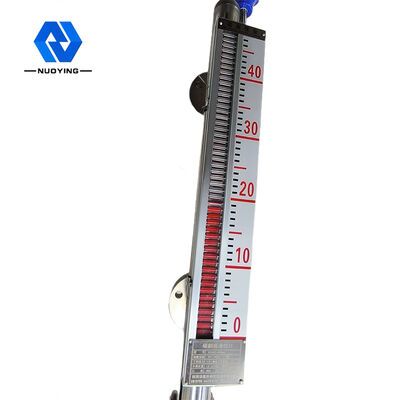

Daldırılan sıvının ve şamandıranın yüzer kısmının birleştiği yere kalıcı bir manyetik çelik monte edilir.Ölçülen kaptaki sıvı seviyesi yükselip alçaldığında, seviye ölçerin gövde tüpündeki manyetik şamandıra da yükselir ve alçalır.Şamandıradaki kalıcı manyetik çelik, manyetik bağlantı yoluyla manyetik sütun göstergesine aktarılır ve kırmızı ve beyaz sütunu 180 ° döndürmeye zorlar.Sıvı seviyesi yükseldiğinde, sütun beyazdan kırmızıya döner ve sıvı seviyesi düştüğünde sütun kırmızıdan beyaza döner. Göstergenin kırmızı beyaz bağlantısı, kabın içindeki sıvı seviyesinin gerçek yüksekliğidir; Sıvı seviyesinin net bir şekilde gösterilmesini sağlamak için.
| tipik uygulamalar | Sıvı seviye ölçümü |
| ürün modeli | NYUHZ |
| Kurulum Türü | yandan monteli, üstten monteli |
| Ana Gövde Malzemesi | 304.316 |
| Ölçüm aralığı | 0~6m |
|
Ölçüm doğruluğu |
± 3 mm, ± 5 mm, ± 10 mm, ± 20 mm (isteğe bağlı) |
| Orta Yoğunluk | ≧0,425 gr/cm23 |
| Yoğunluk Farkı | ≧0,1 g/cm3 |
| Orta Viskozite | ≦0.4Pa.S |
| Kontrol Çıkışı | 220VAC,1A |
| İletim Çıkışı | 4... 20mA (güç kaynağı 24VDC) |
| Proses Sıcaklığı | -50~+350℃ |
| Proses Basıncı | -0.1~+16MPa |
| Proses Bağlantısı | flanş (isteğe bağlı) |
| Çözünürlük | ±1mm |
|
Koruma Sınıfı |
IP65, IP67, IP68 (isteğe bağlı) |
|
Patlamaya Dayanıklı Sınıf |
Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (ayrıntılar için sertifikaya bakın)
|
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir ve tasarlanabilir!
NYUHZ Manyetik FlapSeviye ölçerTasarım özellikleri
◎ Basit yapı, sağlam ve güvenilir, kararlı çalışma.
◎ Sitede görüntülenen ölçek net ve okunabilir.
◎ Aşındırıcı, yanıcı, zehirli, yüksek sıcaklıklı ve karıştırılmış sıvıların sıvı seviyesini ölçebilir ve gösterebilir.
◎ Birden fazla kurulum formu ve bağlantı formu seçilebilir.
◎ Tasarım basıncı aralığı tam vakumdan 10MPa'ya kadardır.
◎ Tasarım sıcaklığı aralığı - 160~+450 ℃.
◎ Özel basınç ve sıcaklık için profesyonel tasarım yapılabilir.
