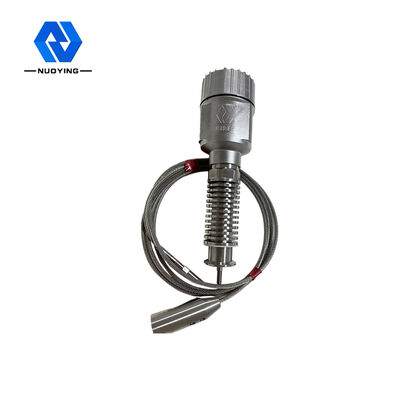

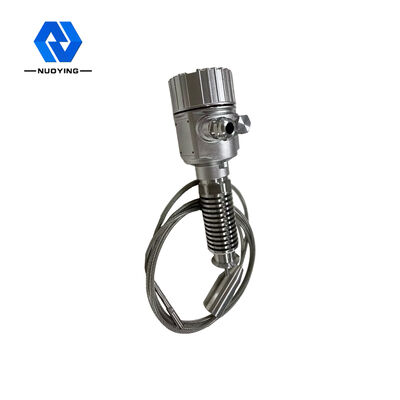

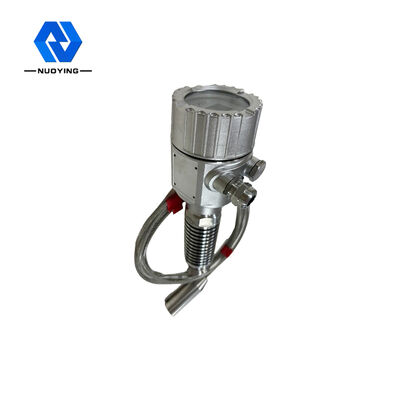

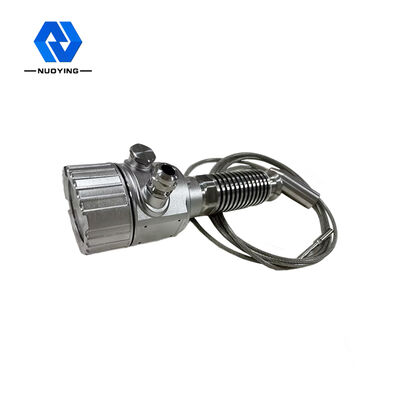

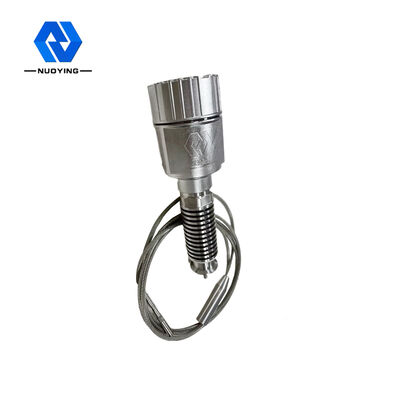

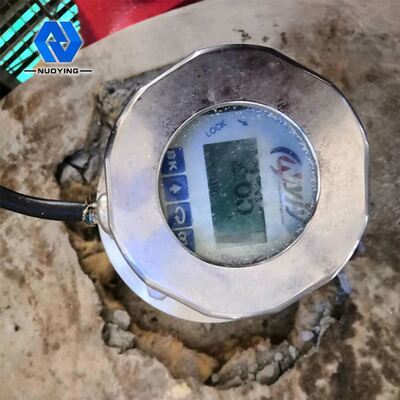

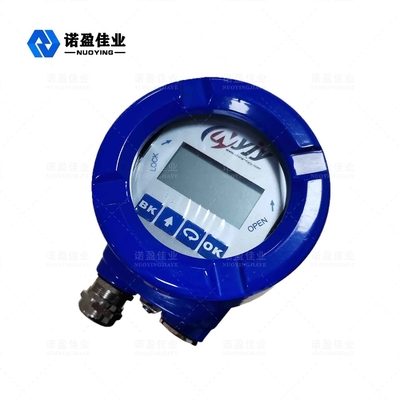

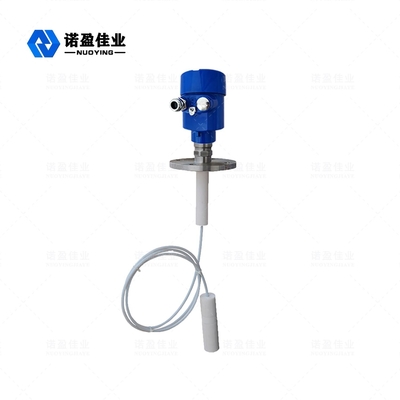

4-20mA RS485 Çıkışlı Endüstriyel Kılavuzlu Dalga Radar Seviye Sensörü Paslanmaz Çelik Kablo Tipi Radar Seviye Transmitteri

Endüstriyel Kılavuzlu Dalga Radar Seviye Sensörü 4-20mA RS485 Çıkışlı Paslanmaz Çelik Kablo Tipi Radar Seviye Verici

Çalışma Prensibi

Kılavuzlu dalga radarı tarafından gönderilen yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır. Ölçülen ortama karşılaştığında, dielektrik sabitte ani bir değişiklik yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansır. Gönderilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesiyle orantılıdır.

Giriş:
Kılavuzlu dalga radarı, zaman yolculuğu prensibine dayanan bir ölçüm cihazıdır. Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler aracılığıyla bir seviye sinyaline dönüştürülebilir. Prob, yüksek frekanslı darbeler gönderir ve kablo veya çubuk prob boyunca yayılır. Darbeler malzeme yüzeyine ulaştığında, geri yansır ve cihazdaki alıcı tarafından alınır ve mesafe sinyali seviye sinyaline dönüştürülür.

Yansıyan darbe sinyali, kablo veya çubuk prob boyunca cihazın elektronik devresine iletilir. Mikroişlemci sinyali işler ve malzeme yüzeyindeki mikrodalga darbesi tarafından üretilen yankıyı tanır. Doğru yankı sinyali tanımlaması, darbe yazılımı tarafından tamamlanır. Malzeme yüzeyinden olan D mesafesi, darbenin T zaman yolculuğu ile orantılıdır: D=C×T/2 (burada C ışık hızıdır). Boş tankın E mesafesi bilindiğinden, seviye şudur: L=E-D

Çıkış:
Boş tank yüksekliği E (= sıfır), dolu tank yüksekliği F (= tam aralık) ve bazı uygulama parametreleri girilerek, uygulama parametreleri cihazı ölçüm ortamına otomatik olarak uyarlar, bu da 4-20mA çıkışına karşılık gelir.

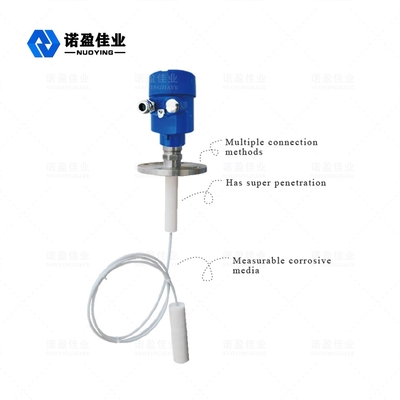

NYRD701 Tasarım Özellikleri

◎ Yüksek doğrulukta temaslı ölçüm daha doğru sonuçlar için◎ Ortam sıcaklığı, yapışma vb. gibi dış etkenlerden etkilenmez

◎ Yüksek sıcaklık, yüksek basınç gibi çeşitli karmaşık çalışma koşulları ve uygulamalar için uygundur,düşük dielektrik sabitli ortamlar vb.

◎ İnsan vücuduna ve çevreye zarar vermeden çeşitli metal ve metalik olmayan kaplara monte edilebilir.

                                                                                                                                                       Endüstriyel Kılavuzlu Dalga Radar Seviye SensörüTeknik ParametrelerÜrün Modeli

NYRD701 Tipik uygulama
