| Marka Adı: | NUOYING |
| Model Numarası: | NYRD705 |
| Moq: | 1 bilgisayar |
| fiyat: | $249~$489/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
Yüksek Sıcaklık Algılayıcı Üretici NYRD705 Rod Tipi RS485 Çıktısı ile Sıvılar İçin Yönlendirilmiş Dalga Radar Seviyesi Göndericisi
NYRD705 Çubuk Tipi Yönlendirilmiş Dalga Radar Seviye Göndericisi Çalışma İlkeleri
Giriş:
Yönlendirilmiş dalga radar, zaman yolculuğu ilkesine dayanan bir ölçüm aletidir.ve çalışma süresi elektronik bileşenler aracılığıyla seviye sinyali haline dönüştürülebilirSonda yüksek frekanslı darbeler gönderir ve kablo veya çubuk sondası boyunca yayılır.alıcı tarafından geri yansıtılır ve alıcı tarafından alınabilirler., ve mesafe sinyali seviye sinyali haline dönüştürülür.
Yansıtılan darbe sinyali, kablo veya çubuk sondası boyunca cihazın elektronik devresine iletilir.Mikroprosesör sinyali işliyor ve malzeme yüzeyinde mikro dalga dürtüsü tarafından üretilen yankıyı tanıyorDoğru yankı sinyali tanımlama, darbeler yazılımı tarafından tamamlanır.D=C×T/2 (burada C ışık hızıdır)Boş tankın E mesafesi bilindiğinden, seviye şöyledir: L=E-D
Çıktı:
Boş tank yüksekliği E ((= sıfır), tam tank yüksekliği F ((= tam aralık) ve bazı uygulama parametrelerini girerek, uygulama parametreleri otomatik olarak ölçüm ortamına ayarlayacaktır.4-20mA çıkışa karşılık gelen.
NYRD705 Çubuk Tipi Yönlendirilmiş Dalga Radar Seviye Göndericisi Tasarım Özellikleri
◎ CDaha doğru sonuçlar için yüksek doğrulukla ontact ölçümü
◎ NOrta sıcaklık, yapışkanlık vb. gibi dış ortamlardan etkilenmez.
◎ Yüksek sıcaklık, yüksek basınç,MedyaDüşük dielektrik sabitleri vb.
◎ İnsan vücuduna ve çevreye zarar vermeden çeşitli metal ve metal olmayan kaplara monte edilebilir.
NYRD705 Çubuk Tipi Yönlendirilmiş Dalga Radar Seviye GöndericisiUygulama Alanları
1Elektrik santralleri: Depolar, silo pompaları, buhar şişeleri, kül depolama, petrol tankları vb.
2Petrol sahası: Ham petrol depolama tankları, rafine edilmiş petrol depolama tankları, çökme tankları, kanalizasyon tankları, sondaj çamur tankları vb.
3Kimyasal: Ham petrol damıtma kulesi, ham madde silo, ara silo, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.
4Metallürji: Ham maddeler silosu, yardımcı malzeme silosu, elektrolitik hücre tampon tankları vb.
5Su kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir su seviyesi izleme, ani sel uyarısı, kentsel seller vb.
NYRD705Çubuk TürüYönlendirilmiş Dalga Radar Seviye GöndericisiTeknik parametreler
| Ürün modeli | NYRD705 |
| Tipik uygulama |
Sıvılar, özellikle yüksek sıcaklık ve yüksek basınç ortamlarında sıvı ölçümü için |
| Anten malzemesi | 304 |
| Anten tipi | Çubuk anten |
| Ölçme aralığı | 6 metre, 15 metre. |
| Ölçüm doğruluğu | ±1mm |
| Güç kaynağı | 24VDC (iki tel, dört tel)) |
| Orta sıcaklık | -40~+500°C |
| Süreç bağlantısı | Fil, flens (ihtiyaçlı) |
| Süreç basıncı | -0,1~4,0MPa |
| Koruma sınıfı | IP67 |
| Patlama geçirmez sınıf | Exia II CT6 (ihtiyaç duyulmaz) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Elektriksel arayüz | M20*1.5, 1⁄2 ′′NPT |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

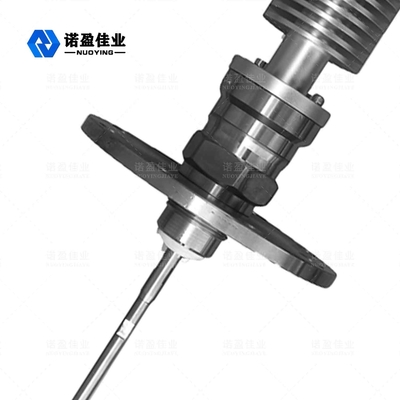

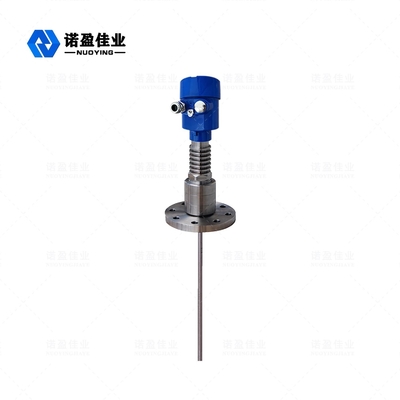

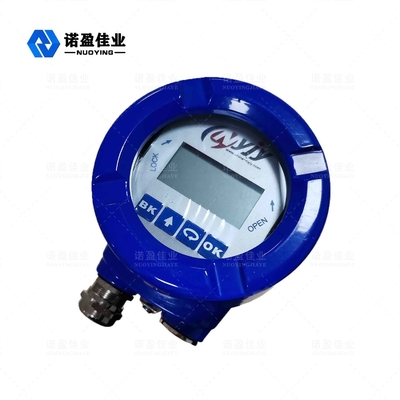

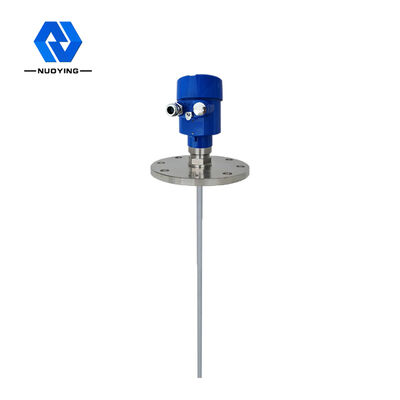

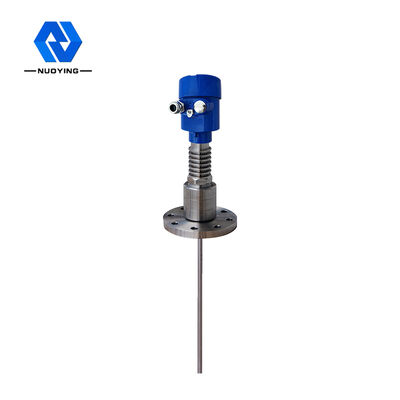

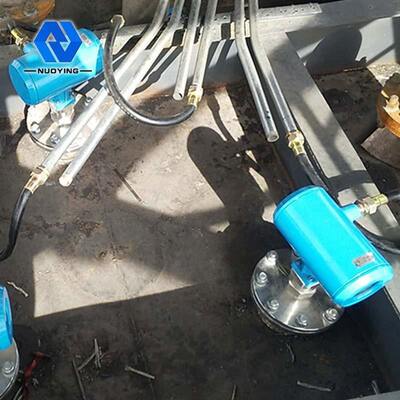

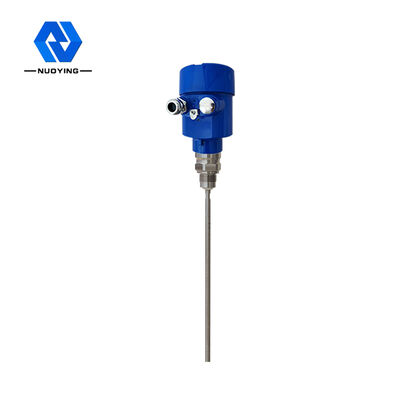

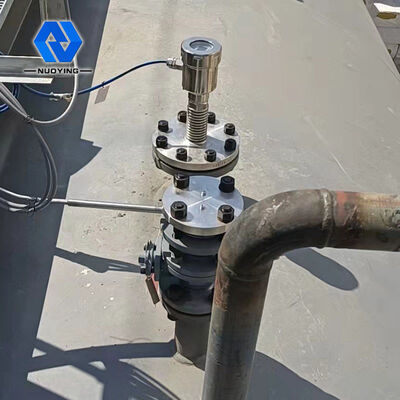

NYRD705Çubuk TürüYönlendirilmiş Dalga Radar Seviye Göndericisiİlişkili Resimler
