NYCZ500 Çubuk Tipi Sıvı Seviyesi Ölçümü İçin Manyetostriktif Seviyeler Ölçücüsü CE Sertifikası ve ± 0,5 mm Doğrulukla

CE Sertifikalı ve ±0.5mm Doğrulukta Sıvı Seviyesi Ölçümü İçin NYCZ500 Çubuk Tipi Manyetostriktif Seviye Ölçer

NYCZ500 Çubuk Tipi Manyetostriktif Seviye ÖlçerÇalışma Prensibi

Ürün temel olarak bir ölçüm çubuğu, bir elektronik hazne ve ölçüm çubuğu üzerine geçirilmiş temassız bir şamandıradan oluşur. Manyetostriktif tel (dalga kılavuzu teli) ölçüm çubuğunun içine monte edilmiştir. Ölçüm çubuğu, dalga kılavuzu telini çok iyi koruyan manyetik olmayan paslanmaz çelik borudan yapılmıştır.

Manyetostriktif sıvı seviye ölçer çalışırken, elektronik haznedeki darbe üreteci bir başlangıç darbesi gönderir. Bu başlangıç darbesi dalga kılavuzu teli içinde iletilirken, dalga kılavuzu teli yönünde hareket eden dönen bir manyetik alan oluşturur. Bu manyetik alan şamandıradaki kalıcı manyetik alanla karşılaştığında, bir manyetostriktif gerilme etkisi oluşturarak dalga kılavuzu telinin bükülmesine ve sabit hızlı bir mekanik dalganın oluşmasına neden olur. Bu mekanik dalga iki yönde yayılır. Ölçüm çubuğunun ucuna ulaşan mekanik dalga damper tarafından emilir. Elektronik haznedeki enerji toplama mekanizması tarafından algılanan ve ilgili akım darbesine dönüştürülen elektronik hazneye geri iletilen mekanik dalga. Enerji toplama mekanizması, ölçülen sıvı seviyesinin yüksekliğini doğru bir şekilde ölçmek için iki darbe arasındaki zaman farkını hesaplar.

NYCZ500 Çubuk Tipi Manyetostriktif Seviye Ölçer Tasarım Özellikleri

1. Geniş uygulanabilirlik: çeşitli prob formları, çeşitli proses bağlantı formları, çeşitli üretim malzemeleri, özelleştirilmiş tasarım yapılabilir;

2. Güvenilirlik: Manyetostriktif seviye ölçer dalga kılavuzu prensibini benimsediği için hareketli mekanik parça yoktur, bu nedenle sürtünme ve aşınma yoktur. Tüm dönüştürücü paslanmaz çelik bir tüp içine kapatılmıştır ve ölçüm ortamı temassızdır, sensör güvenilir çalışır, uzun ömürlüdür.

3. Yüksek doğruluk: Manyetostriktif seviye ölçer dalga kılavuzu darbesiyle çalıştığı için, ölçülen yer değiştirme başlangıç darbesi ve bitiş darbesinin zamanı ölçülerek belirlenir, bu nedenle ölçüm doğruluğu yüksektir ve çözünürlük %0.01FS'den daha iyidir, bu da diğer sensörlerle elde edilmesi zor bir doğruluğa sahiptir.

4. İyi güvenlik: Manyetostriktif seviye ölçer yüksek patlamaya dayanıklı performansa sahiptir, doğal olarak güvenlidir, kullanımı güvenlidir, özellikle kimyasal maddelerin ve yanıcı sıvıların ölçümü için uygundur. Manuel ölçümün güvensizliğini önleyerek ölçüm sırasında tankın kapağını açmaya gerek yoktur.

5. Manyetostriktif seviye ölçer kurulumu kolay ve bakımı basittir: Manyetostriktif seviye ölçer genellikle tankın üstündeki mevcut delikten monte edilir, özellikle yer altı depolama tanklarının ve faaliyette olan tankların kurulumu için uygundur ve kurulum süreci boyunca normal üretimi etkilemez.

NYCZ500 Çubuk Tipi Manyetostriktif Seviye Ölçer Uygulama Alanları

1. Endüstriyel alan seviye ölçümü ve kontrolü

2. Tank seviyesi ölçümü ve kontrolü

3. Kimyasal proseslerde sıvı seviyesi kontrolü

4. İlaç tankı sıvı seviyesi kontrolü

5. Gıda ve içecek tankı kontrolü

6. Baraj suyu seviyesi izleme

7. İçme suyu ve atık su arıtma

8. Petrol-su arayüzü ölçümü ve kontrolü

9. Benzin istasyonu ölçüm yönetim sistemi

10. Diğer sıvı seviyesi ölçümü ve kontrolü

NYCZ500 Çubuk Tipi Manyetostriktif Seviye ÖlçerTeknik Parametreler

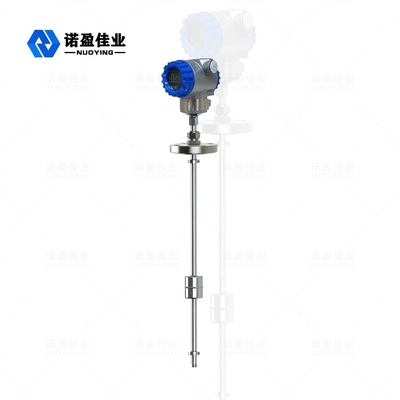

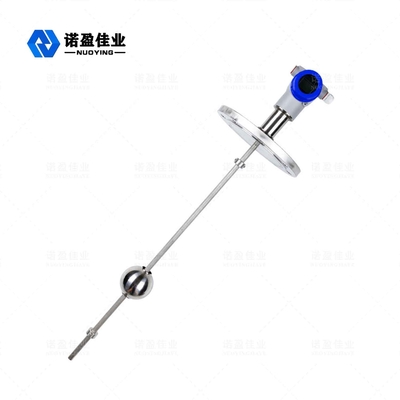

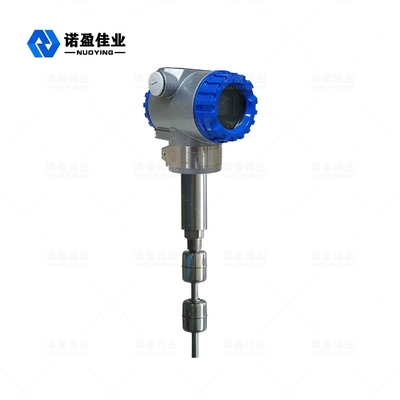

NYCZ500 Çubuk Tipi Manyetostriktif Seviye Ölçer İlgili Resimler
