| Marka Adı: | NUOYING |
| Model Numarası: | NYCZ500 |
| Moq: | 1 bilgisayar |
| fiyat: | $548~$1200/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
NYCZ500 Çubuk Tipi Magnetostrictive Seviye Ölçücüsü Yüksek Doğruluklu Sıvı Su Seviye Sensörü
NYCZ500 Çubuk Tipi Manyetostriktif Seviye ÖlçücüsüÇalışma prensibi
Ürün esas olarak bir ölçüm çubuğundan, bir elektronik odadan ve ölçüm çubuğuna takılmış temas etmeyen bir yüzen toptan oluşur.Ölçüm çubuğuna manyetik sıkıştırıcı tel (dalga yönlendiricisi tel) monte edilir.Ölçme çubuğu, dalga kılavuzu telini çok iyi koruyan manyetik olmayan paslanmaz çelik tüpünden yapılmıştır.
Manyetostriktif sıvı seviyesi ölçer çalışırken, elektronik odadaki darbe jeneratörü bir başlangıç darbını gönderir.Dalga kılavuzu kablosu yönünde hareket eden dönen bir manyetik alan üretir.Bu manyetik alan, yüzen topun kalıcı manyetik alanıyla buluştuğunda, manyetostriktif bir germe etkisi yaratır.dalga kılavuzu telinin bükülmesine ve sabit hızda mekanik bir dalga oluşturmasına neden olurBu mekanik dalga iki yönde yayılır. Ölçme çubuğunun sonuna ulaşan mekanik dalga amortisör tarafından emilir.Elektronik odaya geri gönderilen mekanik dalga, elektronik odaya monte edilmiş enerji alma mekanizması tarafından algılanır ve karşılık gelen akım darbesine dönüştürülür.Enerji alma mekanizması, ölçülen sıvı seviyesinin yüksekliğini doğru bir şekilde ölçmek için iki darbeler arasındaki zaman farkını hesaplar.
NYCZ500 Çubuk Tipi Manyetostriktif Seviye Ölçücüsü Tasarım Özellikleri
1. İyi güvenlik: Manyetostriktif seviye ölçerinin yüksek patlama geçirmezliği, içsel olarak güvenli, kullanımı güvenli, özellikle kimyasal malzemelerin ve yanıcı sıvıların ölçümü için uygundur.Ölçme sırasında tankın kapağını açmak gerekmez., manuel ölçümlerin güvensizliğini önler.
2Magnetostrictive seviye ölçerinin kurulumu ve bakımı kolaydır: Magnetostrictive seviye ölçerinin genellikle tankın üstündeki mevcut delikten kurulması,Özellikle yeraltı depolama tanklarının ve kullanımda olan tankların kurulumu için uygundur, ve kurulum sürecinde normal üretimi etkileyemez.
NYCZ500 Çubuk Tipi Manyetostriktif Seviye ÖlçücüsüTeknik parametreler
| Model | NYCZ500 |
| Tipik uygulama | Sıvı seviyesi ölçümü, sıvı-sıvı arayüzü ölçümü |
| Anten şekli | Çubuk tipi |
| Anten malzemesi | 304, 316L (ihtiyaçlı) |
| Ölçme aralığı | 0- Evet.5m |
| Ölçüm doğruluğu | ±0,5 mm |
| Ölçüm açısı | 10° |
| Güç kaynağı | 24VDC (2 tel, 4 tel), 220VAC |
| Süreç sıcaklığı | -40°C+200°C |
| Süreç basıncı | -0,1~10,0MPa |
| Süreç bağlantısı | Fil, flens, braket (ihtiyaç duyulmaz) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus |
| Çalışma akımı | 4...20mA |
| Yük özelliği | Akım çıkışı için maksimum yük direnci 600Ω; çıkış voltajı için maksimum yük direnci 2mA |
| Yanıt süresi | 0.2-5ms |
| Koruma seviyesi | IP65, IP67, IP68 (ihtiyaç duyulmaz) |
| Patlama geçirmez sınıf | ExiaIICT6 Ga; ExiaIICT6 Gb |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

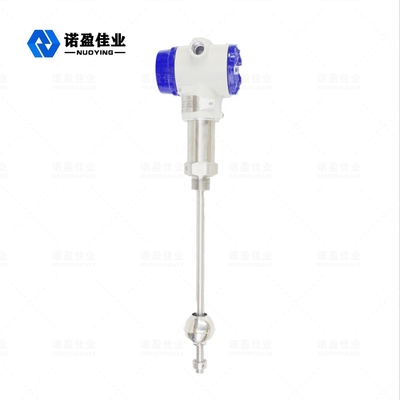

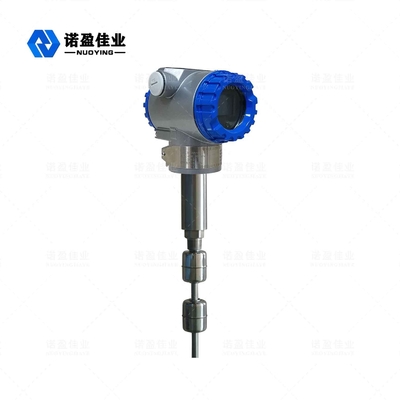

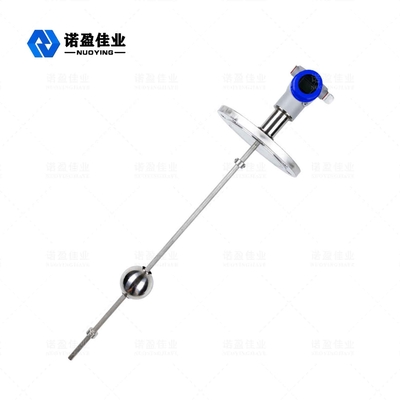

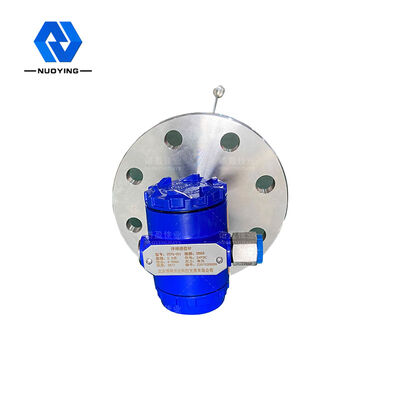

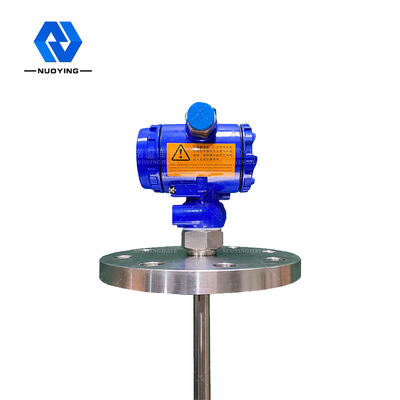

NYCZ500 Çubuk Tipi Manyetostriktif Seviye Ölçücüsü İlişkili Resimler
