| Marka Adı: | NUOYING |
| Model Numarası: | NYCZ500 |
| Moq: | 1 bilgisayar |
| fiyat: | $538~$1200/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
NYCZ500 24VDC Yüksek hassasiyetli Paslanmaz Çelik Su Seviyesi Göndericisi Çin'de Yapılmış
NYCZ500 Mıknatıs sıkıştırıcı seviye ölçerÇalışma prensibi
Ürün esas olarak bir ölçüm çubuğundan, bir elektronik odadan ve ölçüm çubuğuna takılmış temas etmeyen bir yüzen toptan oluşur.Ölçüm çubuğuna manyetik sıkıştırıcı tel (dalga yönlendirici tel) monte edilir.Ölçme çubuğu, dalga kılavuzu telini çok iyi koruyan manyetik olmayan paslanmaz çelik borusundan yapılmıştır.
Manyetostriktif sıvı seviyesi ölçer çalışırken, elektronik odadaki darbe jeneratörü bir başlangıç darbını gönderir.Dalga kılavuzu kablosu yönünde hareket eden dönen bir manyetik alan üretir.Bu manyetik alan yüzen topun kalıcı manyetik alanıyla buluştuğunda, manyetostriktif bir germe etkisi yaratır.dalga kılavuzu telinin bükülmesine ve sabit hızda mekanik bir dalga oluşturmasına neden olurBu mekanik dalga iki yönde yayılır. Ölçme çubuğunun sonuna ulaşan mekanik dalga amortisör tarafından emilir.Elektronik odaya geri gönderilen mekanik dalga, elektronik odaya monte edilmiş enerji alma mekanizması tarafından algılanır ve karşılık gelen akım darbesine dönüştürülür.Enerji alım mekanizması, ölçülen sıvı seviyesinin yüksekliğini doğru bir şekilde ölçmek için iki darbeler arasındaki zaman farkını hesaplar.
NYCZ500 Mıknatıs sıkıştırıcı seviye ölçer Uygulama Alanları
1Endüstriyel alan seviyesinin ölçümü ve kontrolü
2- Tank seviyesinin ölçümü ve kontrolü
3Kimyasal süreçte sıvı seviyesi kontrolü
4. İlaç tankının sıvı seviyesi kontrolü
5Gıda ve içecek tank kontrolü
NYCZ500 Mıknatıs sıkıştırıcı seviye ölçerTeknik parametreler
| Model | NYCZ500 |
| Tipik uygulama | Sıvı seviyesi ölçümü, sıvı-sıvı arayüzü ölçümü |
| Anten şekli | Çubuk tipi |
| Anten malzemesi | 304, 316L (ihtiyaçlı) |
| Ölçme aralığı | 0- Evet.5m |
| Ölçüm doğruluğu | ±0,5 mm |
| Ölçüm açısı | 10° |
| Güç kaynağı | 24VDC (2 tel, 4 tel), 220VAC |
| Süreç sıcaklığı | -40°C+200°C |
| Süreç basıncı | -0,1~10,0MPa |
| Süreç bağlantısı | Fil, flens, braket (ihtiyaç duyulmaz) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus |
| Çalışma akımı | 4...20mA |
| Yük özelliği | Akım çıkışı için maksimum yük direnci 600Ω; çıkış voltajı için maksimum yük direnci 2mA |
| Yanıt süresi | 0.2-5ms |
| Koruma seviyesi | IP65, IP67, IP68 (iletilmez) |
| Patlama geçirmez sınıf | ExiaIICT6 Ga; ExiaIICT6 Gb |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

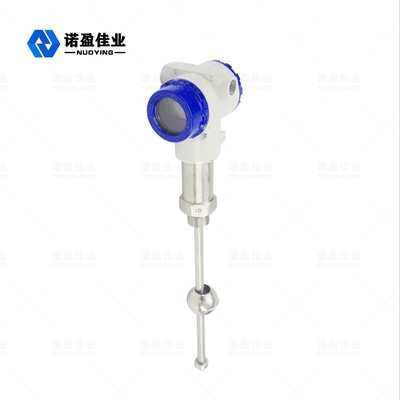

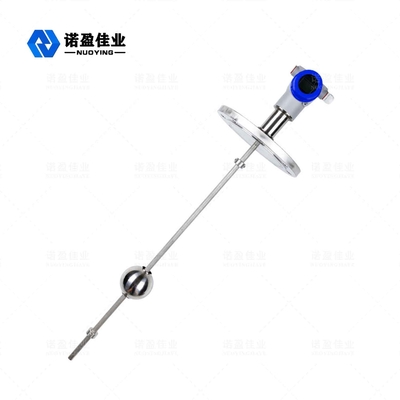

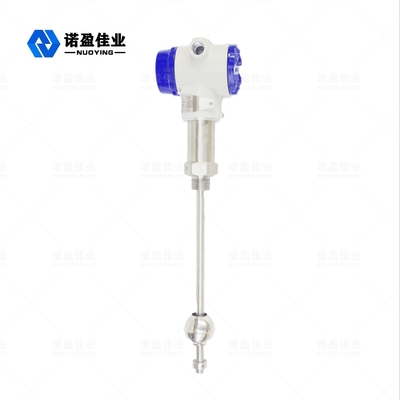

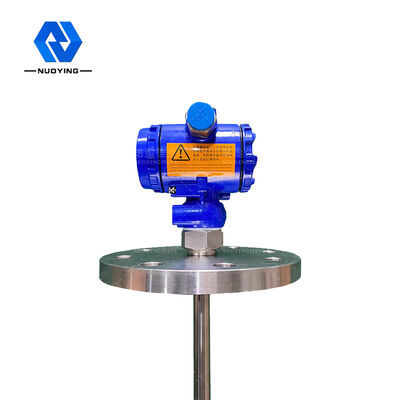

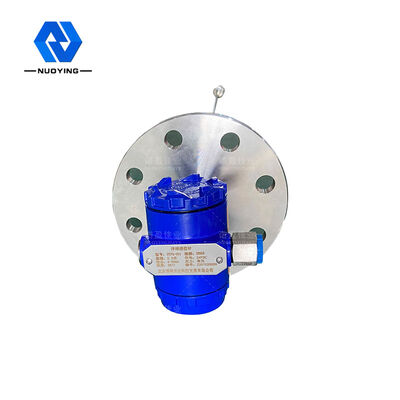

NYCZ500 Mıknatıs sıkıştırıcı seviye ölçer İlişkili Resimler
