| Marka Adı: | NUOYING |
| Model Numarası: | NYCZ500 |
| Moq: | 1 bilgisayar |
| fiyat: | $560~$1200/pc |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | ayda 1000 adet |
NYCZ500 Kablo Tipi 25m Aralıklı Çeşitli Sıvıların Seviyesi Ölçümü İçin Manyetostriktif Seviye Ölçücüsü
NYCZ500 Kablo Türü Mıknatıs sıkıştırıcı seviye ölçerÇalışma prensibi
Ürün esas olarak bir ölçüm çubuğundan, bir elektronik odadan ve ölçüm çubuğuna takılmış temas etmeyen bir yüzen toptan oluşur.Ölçüm çubuğuna manyetik sıkıştırıcı tel (dalga yönlendirici tel) monte edilir.Ölçme çubuğu, dalga kılavuzu telini çok iyi koruyan manyetik olmayan paslanmaz çelik tüpünden yapılmıştır.
Manyetostriktif sıvı seviyesi ölçer çalışırken, elektronik odadaki darbe jeneratörü bir başlangıç darbını gönderir.Dalga kılavuzu kablosu yönünde hareket eden dönen bir manyetik alan üretir.Bu manyetik alan, yüzen topun kalıcı manyetik alanıyla buluştuğunda, manyetostriktif bir germe etkisi yaratır.dalga kılavuzu telinin bükülmesine ve sabit hızda mekanik bir dalga oluşturmasına neden olurBu mekanik dalga iki yönde yayılır. Ölçme çubuğunun sonuna ulaşan mekanik dalga amortisör tarafından emilir.Elektronik odaya geri gönderilen mekanik dalga, elektronik odaya monte edilmiş enerji alma mekanizması tarafından algılanır ve karşılık gelen akım darbesine dönüştürülür.Enerji alım mekanizması, ölçülen sıvı seviyesinin yüksekliğini doğru bir şekilde ölçmek için iki darbeler arasındaki zaman farkını hesaplar.
NYCZ500 Kablo Türü Magnetostrictive Seviye Ölçüsü Tasarım Özellikleri
◎ Çoklu sonda formları, çoklu süreç bağlantı formları ve özelleştirilebilen çoklu üretim malzemeleri ile daha geniş uygulanabilirlik;
◎ Güçlü güvenilirlik: Manyetostriktif sıvı seviyesi ölçerinin dalga kılavuzu ilkesini benimsediği için, mekanik hareketli bir parça yoktur, bu nedenle sürtünme ve aşınma yoktur.Tüm dönüştürücü paslanmaz çelik tüp içinde kilitlidirSensör güvenilir bir şekilde çalışır ve uzun bir hizmet ömrüne sahiptir.
◎İyi güvenlik: Manyetostriktif sıvı seviyesi ölçerinin yüksek patlama geçirmezliği vardır, içsel olarak güvenlidir ve kullanımı güvenlidir.ve özellikle kimyasal hammaddelerin ve yanıcı sıvıların ölçümü için uygundurEl ölçümünün güvensizliğini önlemek için ölçüm sırasında tank kapağını açmak gerekmez.
NYCZ500 Kablo Türü Mıknatıs sıkıştırıcı seviye ölçerTeknik parametreler
| Model | NYCZ500 |
| Tipik uygulama | Sıvı seviyesi ölçümü, sıvı-sıvı arayüzü ölçümü |
| Anten şekli | Kablo tipi |
| Anten malzemesi | 304, 316L (ihtiyaçlı) |
| Ölçme aralığı | 0- Evet.25m |
| Ölçüm doğruluğu | ±0,5 mm |
| Ölçüm açısı | 10° |
| Güç kaynağı | 24VDC (2 tel, 4 tel), 220VAC |
| Süreç sıcaklığı | -40°C+200°C |
| Süreç basıncı | -0,1~10,0MPa |
| Süreç bağlantısı | Fil, flens, braket (ihtiyaç duyulmaz) |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus |
| Çalışma akımı | 4...20mA |
| Yük özelliği | Akım çıkışı için maksimum yük direnci 600Ω; çıkış voltajı için maksimum yük direnci 2mA |
| Yanıt süresi | 0.2-5ms |
| Koruma seviyesi | IP65, IP67, IP68 (ihtiyaç duyulmaz) |
| Patlama geçirmez sınıf | ExiaIICT6 Ga; ExiaIICT6 Gb |
Not: Ürünler kullanıcıların özel gereksinimlerine göre özelleştirilebilir.

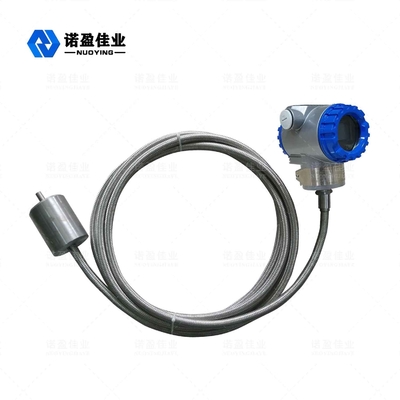

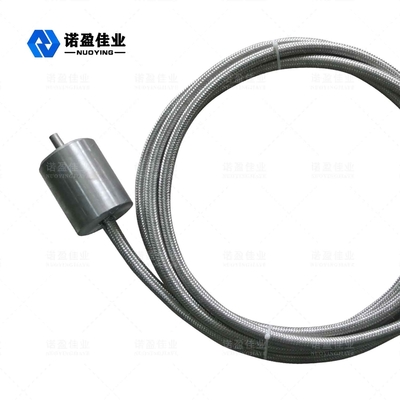

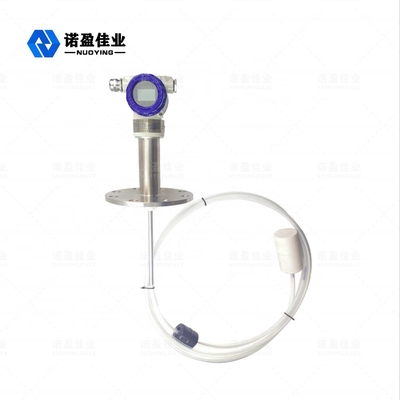

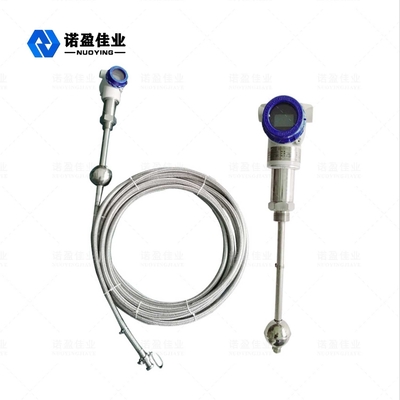

NYCZ500 Kablo Türü Mıknatıs sıkıştırıcı seviye ölçer İlişkili Resimler
