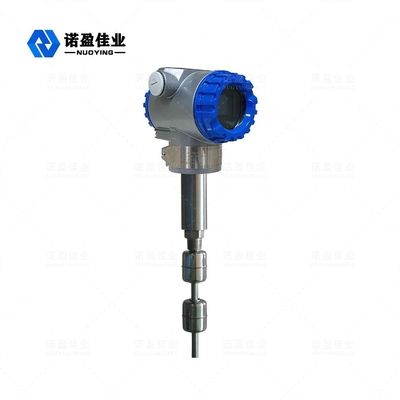

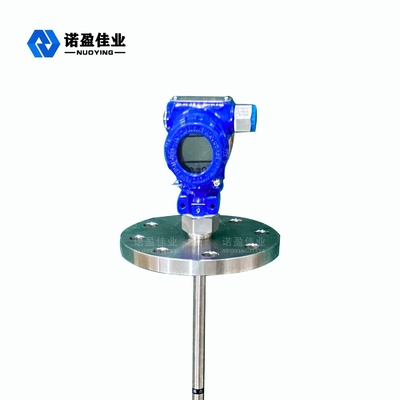

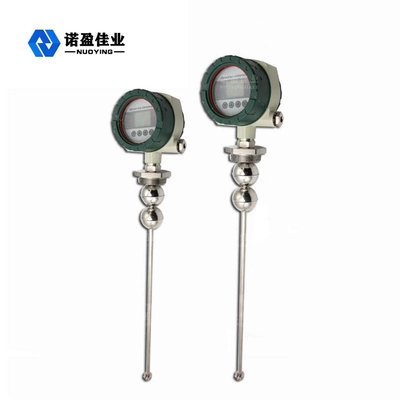

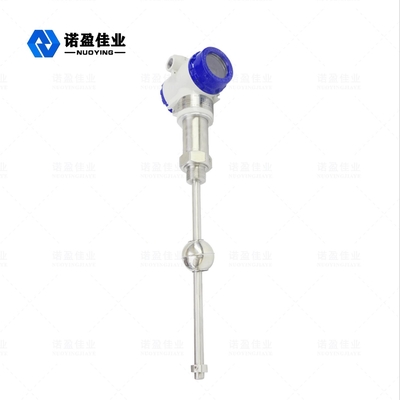

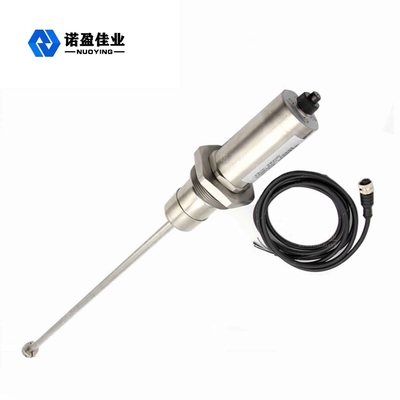

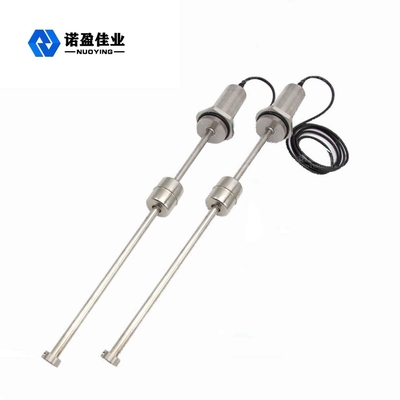

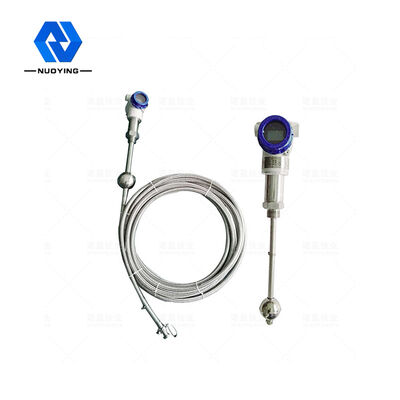

Sıcak Satış Sıvı Su Seviyesi Sensörü NYCZ500 Manyetostrictive Seviyesi Göndericisi
NuoyingNYCZ500-1Mıknatıs sıkıştırıcı sıvı seviyesi ölçerGenel bakış
Ürün parametreleri
Tipik uygulama
Sıvı seviyesi ölçümü
Anten malzemesi
304, 316L (ihtiyaç duyulmaz)
Ölçme aralığı
0-50-5000 mm ((Kablo tipi: 25m)
Güç kaynağı
24VDC ((İki hat, dört hat)
Orta sıcaklık
-40~+200°C
Süreç basıncı
-0,1~2,0MPa
Süreç bağlantısı
Fil, Flanş, Bracket (ihtiyarlı)
Sinyal çıkışı
4...20mA/HART/RS485/Modbus...
Ürün Tanımı
NYCZ500 Mıknatıs sıkıştırıcı sıvı seviye ölçerinin çalışma prensibi
Magnetostriktif seviye ölçümcüsünün çalışma prensibi resimde gösterilmiştir.bir elektronik bölme ve ölçüm çubuğunda temas dışı yüzen bir topÖlçüm çubuğu manyetik sıkıştırıcı tel (dalga yönlendiricisi tel) ile donatılmıştır ve çubuk dalga yönlendiricisini çok iyi koruyan manyetik olmayan paslanmaz çelik tüpünden yapılmıştır.Magnetostriktif seviye ölçer çalışırkenElektronik bölmede bulunan darbe jeneratörü bir başlangıç atışı gönderir. başlangıç darbeleri dalga kılavuzu telinde iletilir, dalga kılavuzu teline doğru ilerleyen dönen bir manyetik alan oluşturur. Bu mekanik dalga iki yönde yayılır,ölçüm çubuğunun ucuna ulaşan mekanik dalga, damper tarafından emilir.,Elektronik çöp kutusuna doğru giden mekanik dalga, elektronik çöp kutusuna monte edilmiş enerji alma mekanizması tarafından algılanır ve buna karşılık gelen bir akım darbesine dönüştürülür., ve enerji toplama mekanizması Daha sonra ölçülen sıvı seviyesinin yüksekliğini doğru bir şekilde ölçmek için iki darbeler arasındaki zaman farkını hesaplar.
NYCZ500 Mıknatıs sıkıcı sıvı seviyesi ölçerinin tasarım özelliği
1Daha geniş uygulanabilirlik, çeşitli prob formları, çeşitli süreç bağlantı formları, çeşitli üretim malzemeleri, özelleştirilebilir tasarım; 2Güvenilirlik: Manyetostriktif seviye ölçümcüsü dalga kılavuzu ilkesini benimsemiş olduğundan, mekanik hareket eden bir parça yoktur, bu nedenle sürtünme ve aşınma yoktur.Tüm dönüştürücü paslanmaz çelik bir tüp içine kaplıdır, ve ölçüm ortamı temassız, güvenilir sensör çalışması, uzun ömürlü. 3Yüksek doğruluk: Manyetostriktif seviye ölçümcüsü dalga kılavuzu dürtüsü ile çalıştığından, ölçülen yer değiştirme, başlangıç dürtüsü ve bitiş dürtüsü zamanının ölçülmesiyle belirlenir.Bu nedenle ölçüm doğruluğu yüksek ve çözünürlük 0'dan daha iyi..01% FS, diğer sensörlerle bu doğruluğa ulaşmak zordur. 4. İyi güvenlik: Manyetostriktif seviye ölçerinin yüksek patlama geçirmezliği, içsel olarak güvenli, kullanımı güvenli, özellikle kimyasal malzemelerin ve yanıcı sıvıların ölçümü için uygundur.Ölçme sırasında tankın kapağını açmak gerekmez., manuel ölçümlerin güvensizliğini önler. 5Magnetostrictive seviye ölçerinin kurulumu ve bakımı kolaydır: Magnetostrictive seviye ölçerinin genellikle tankın üstündeki mevcut delikten kurulması,Özellikle yeraltı depolama tanklarının ve kullanımda olan tankların kurulumu için uygundur, ve kurulum sürecinde normal üretimi etkileyemez.
NYCZ500 Manyetostriktif Sıvı Seviye Ölçücüsü Uygulama Alanı
1Endüstriyel alan seviyesinin ölçümü ve kontrolü 2- Tank seviyesinin ölçümü ve kontrolü 3Kimyasal süreçte sıvı seviyesi kontrolü 4. İlaç tankının sıvı seviyesi kontrolü 5Gıda ve içecek tank kontrolü 6Baraj su seviyesi izleme 7İçme suyu ve kanalizasyon 8. Yağ-su arayüzünün ölçümü ve kontrolü 9. Benzin istasyonu ölçüm yönetim sistemi 10Diğer sıvı seviyesi ölçümü ve kontrolü...
