Ürün ayrıntıları:
|
Ölçüm aralığı: | 120m | verici frekansı: | 76GHz~81GHz, FM tarama frekansı genişliği 5GHz |
---|---|---|---|
Anten formu: | lens anteni, korozyon önleyici lens anteni | Proses bağlantısı: | Vida dişi, Flanş (opsiyonel), Flanşlı |
Ölçüm doğruluğu: | %0.05~0.1%FS | Çalışma sıcaklığı: | -40~130℃,-40~250℃ |
sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Güç kaynağı: | 24VDC, 220VAC |
Vurgulamak: | IP65 80 Ghz Radar Seviye Transmitteri,Sürekli Frekans Radar Seviye Transmitteri,Sıvı Seviye Göstergesi 20m 40m |

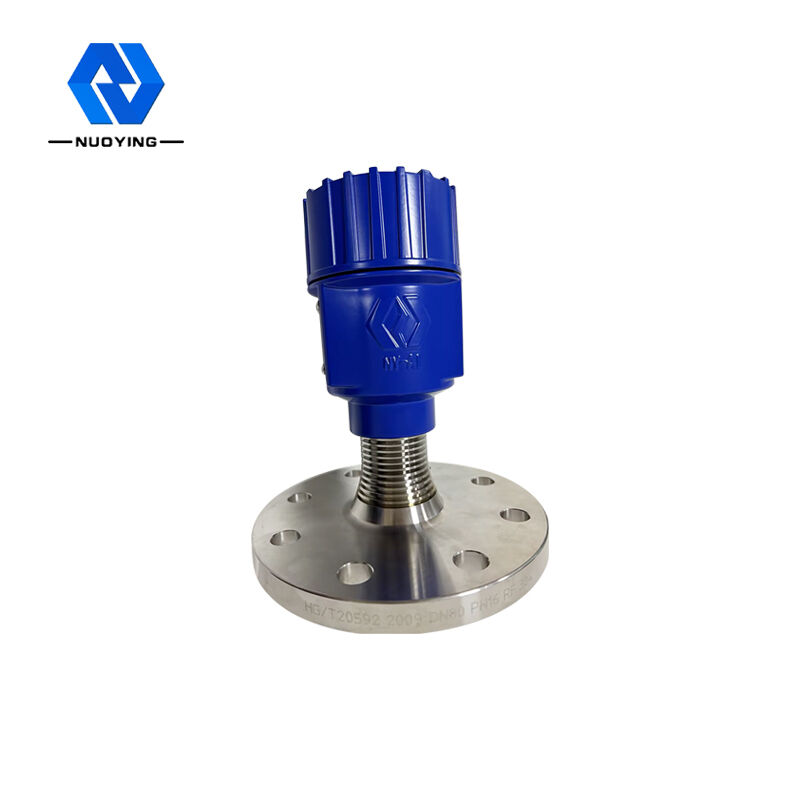

80GHz Sürekli Frekans Modülasyonu Dalga Radarı Seviye Ölçer,Ölçüm Aralığı:0~20m,0~40m,0~80m,Sıvı Seviye Göstergesi
80GHz Sürekli Frekans Modülasyonu Dalga Radar seviye Metre
Milimetre dalga elektromanyetik dalga nedir;genellikle 30-300GHz frekans alanı (dalga boyu 1-10 mm) elektromanyetik dalga, mikrodalga ve uzak kızılötesi dalganın örtüşen dalga boyu aralığında bulunan milimetre dalga olarak adlandırılır, bu nedenle özelliklere sahiptir.
her iki spektrumunBu ürünün 76-81GHz bandı, insanoğlunun bugüne kadar en az anlama ve uygulama geliştirmesi yapılan alandır.
Radar seviye MetreTeknik parametre
verici frekansı | 76GHz~81GHz, FM tarama frekansı genişliği 5GHz |

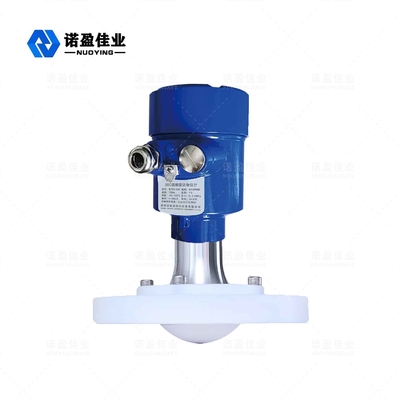

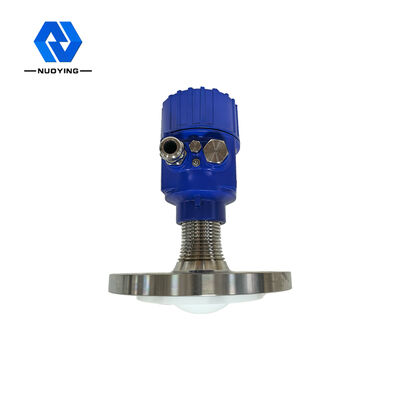

Anten formu | lens anteni, korozyon önleyici lens anteni |
Anten malzemesi | PTFE, 304+PTFE |
Ölçüm aralığı | 0.08~120m |
Ölçüm doğruluğu | %0.05~0.1%FS |
Güç kaynağı | 24VDC, 220VAC |
sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Proses sıcaklığı | -40~+130℃, -40~+260℃ (≥260℃ özelleştirilebilir) |
Proses basıncı | -0.1~4.0MPa |

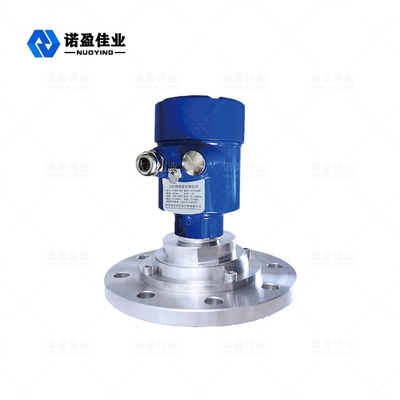

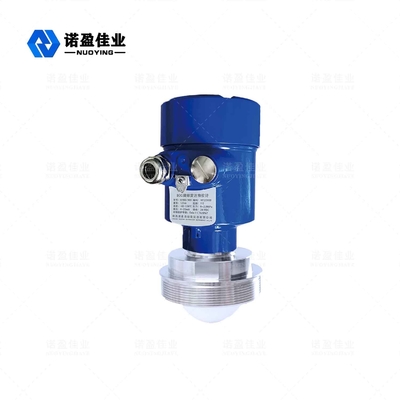

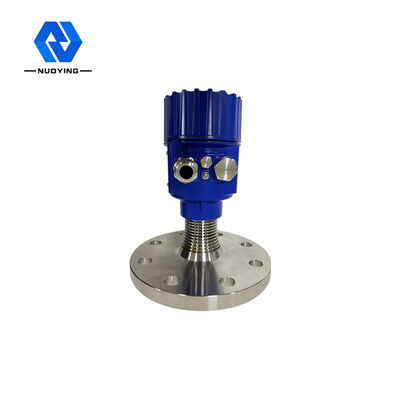

Proses bağlantısı | Diş, Braket, Flanş, Sıhhi kelepçe (isteğe bağlı) |
Koruma seviyesi | IP65, IP67, IP68 (isteğe bağlı) |
Patlamaya dayanıklı sınıf | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
FM dalga FMCW radar ürünleri (milimetre dalga radarları olarak da adlandırılır), Ku bant radarlardan daha yüksek frekanslı milimetre dalga bantları kullandıklarından, uzaktan hedef tespiti ve uzun mesafeli görüntüleme ve çoklu görüntüleme gibi güçlü duman ve toz ortamlarında önemlidir. spektral görüntüleme.Uygulama ve mikrodalga radardan daha küçük hedefleri tespit edebilir ve daha yüksek çözünürlük ve daha güçlü gizlilik ile daha doğru konumlandırma elde edebilir.
Radar seviye MetreTasarım özellikleri
◎ Çok iyi geçici performans: Kendi geliştirdiği CMOS milimetre dalga radyo frekansı çipine dayanarak, daha sıkı bir radyo frekansı mimarisi ve daha yüksek bir sinyal-gürültü oranı gerçekleştirir.
◎ 5GHz çalışma bant genişliği, böylece ürünün daha yüksek ölçüm çözünürlüğüne ve ölçüm doğruluğuna sahip olması.
◎ Tutarlılık: Kuru akım tarafından sürülen dipol salınımı veya tutarlı lazer darbesinin doğrusal olmayan fark frekans etkisi;
◎ Düşük enerji: Milimetre-dalga foton enerjisi sadece birkaç milielektron volttur ve X-ışını iyonlaşması ve tespit edilecek maddeye zarar gelmez, bu nedenle tespit edilecek maddeye zarar vermek kolay değildir.
◎Güçlü nüfuz edilebilirlik: Polar olmayan malzemeler için güçlü nüfuz gücüne sahiptir.Birçok metal olmayan polar olmayan malzeme, bu bantta daha az ışın absorpsiyonuna sahiptir, bu nedenle malzemelerin iç yapısını tespit etmek için kullanılabilirler.Örneğin, seramik/karton/plastik ürünler/köpükler bu bantta elektromanyetik radyasyona karşı şeffaftır ve ayrıca makine/patlayıcı ve ilaçların tespiti gibi havaalanı/istasyon güvenlik izlemesi için veya devre kartı kaynak tespiti için kullanılabilir.
◎ Polar moleküller tarafından kolayca emilir;bu bant, düzgün olmayan malzemelerde daha az saçılmaya sahiptir ve su buharı içeriğini tespit edip ölçebilir.Malzeme bileşimini incelemek veya karakteristik spektrumlarını analiz ederek kalite kontrol yapmak da mümkündür.
◎ Geniş aralık ve küçük kör alan.Maksimum menzil 120 m'ye ulaşabilir ve kör bölge 8 cm'ye ulaşabilir.
◎ Küçük ışın açısı ve küçük anten boyutu, kurulumu kolaylaştırır.Tank gövdesinin boyutundan ve engellerin karışmasından daha az etkilenir.
◎Dalga boyu daha kısadır ve katı yüzey üzerinde daha iyi yansıma özelliklerine sahiptir, bu nedenle nişan almak için özel bir evrensel flanşa gerek yoktur.
◎ Yerinde personelin bakım çalışmalarını kolaylaştırmak için uzaktan hata ayıklamayı ve uzaktan yükseltmeyi destekleyin.
Endüstriyel ölçümde kullanılan 80GHz bant radar olarak yüksek hassasiyette, temassız seviye ve sıvı seviye ölçümüne sahiptir.Diğer sıradan mikrodalga darbeli radarların ve kılavuzlu dalga radarlarının emsalsiz avantajlarına sahiptir.Son derece dar ışın ve nüfuz etme yeteneği daha etkilidir.
Ölçüm performansından ödün vermeden ultra karmaşık çalışma koşullarına uyum sağlayın.
