Ürün ayrıntıları:
|
Başvuru: | Sıcaklık, basınç ve hafif aşındırıcı sıvı | Ölçüm aralığı: | 30m |
---|---|---|---|
Anten Malzemesi: | 316L | Kesinlik: | ±3mm |
Orta sıcaklık: | -40C—250℃ | Proses Basıncı: | -0.1 〜4.OMPa |
Güç kaynağı: | 24VDC (iki hat, dört hat) | Proses bağlantısı: | Destek, Flanş |

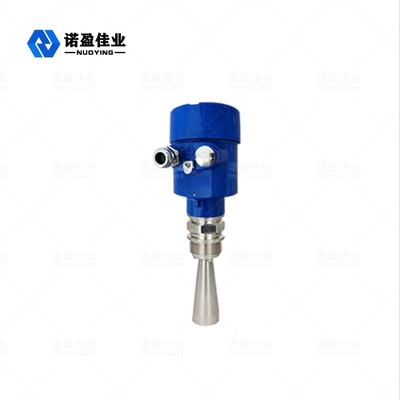

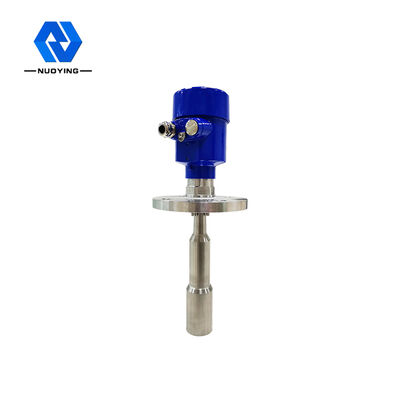

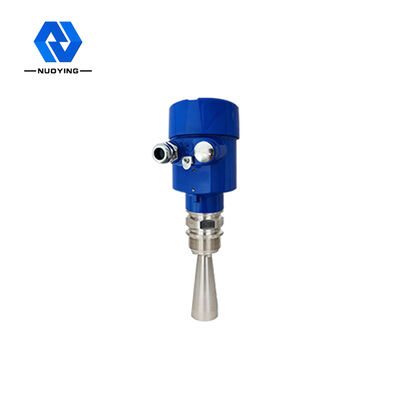

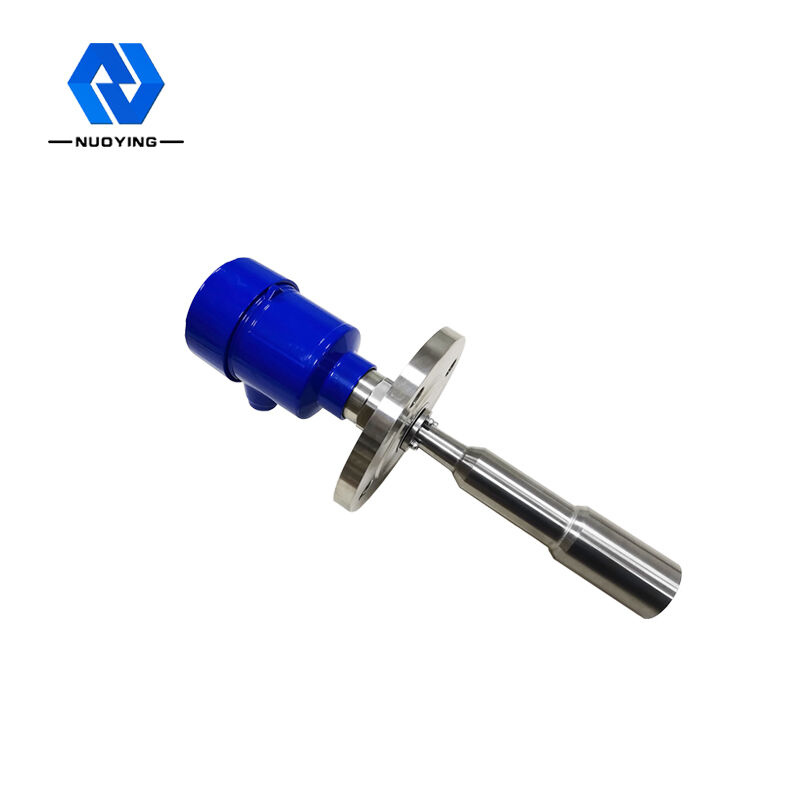

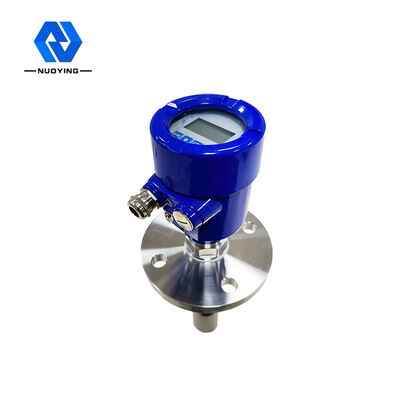

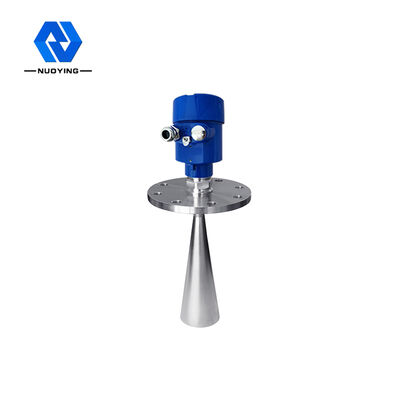

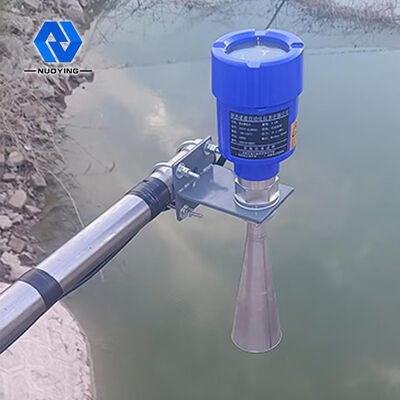

26GHz NYRD-806 Radar Seviye Vericisi
Radar Seviye VericisiÜrün tanıtımı
Radar seviye ölçer NYR D80X serisi sensör, maksimum ölçüm mesafesi 80 metre olan 26Hz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci, cihazın reaksiyon kazanı, katı depolama gibi bazı karmaşık ölçüm koşullarında kullanılabilmesi için daha yüksek hızda sinyal analizi işlemi gerçekleştirebilir.
Radar Seviye VericisiTeknik parametreler
modeli | NYRD-806 |
Başvuru | Sıcaklık, basınç ve hafif aşındırıcı sıvı |
Ölçüm aralığı | 30m |
Anten malzemesi | 316L |
Kesinlik | ±3mm |
Orta sıcaklık | 40C—250℃ |
Proses basıncı | 0.1 〜4.OMPa |
Güç kaynağı | 24VDC (iki hat, dört hat) |
Proses bağlantısı | Destek, Flanş |
Koruma sınıfı | IP67 |
Frekans aralığı | 26GHz |
Patlamaya dayanıklı sınıf | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
sinyal çıkışı | 4... 20mA/HART (iki / dört) RS485/Modbus... |
oyuncu numarası | Proses sıcaklığı |
NYRD | 1 -40 〜+100°C |
Ürün modeli | 2 -40 〜+130°C |
805 menzil 10m | 3 -40 〜+250°C |
806 menzil30m | 4 -40 〜+400°C |
807 menzil20m | Y Özel Özel Tip |
808 menzil 70m | Proses basıncı |
809 menzil35m | 1 -0.1 〜+0.3MPa |
810 menzil80m | 2 -0.1 〜+2.0MPa |
-86 menzil20m | 3 -0.1~+4.0MPa |
-87 menzil35m | Y Özel Özel Tip |
-SL aralığı30m,80m | sızdırmazlık |
-PB menzili40m | Y Viton |
-SD menzili40m | K Kalrez |
-TJ aralığı40m | Y Özel Özel Tip |
Anten/Boyut/Malzeme | Kabuk malzemesi/ Koruma |
A Batter anteni / sızdırmaz korna / PTFE | A Alüminyum/IP67 |
B Trompet anteni / 46mm / 316L | D Alüminyum (Çift odacıklı) /IP67 S SS 304/IP68 |
C Trompet anteni / 76mm / 316L | Y Özel Özel Tip |
D Trompet anteni / 96mm / 316L | Patlamaya dayanıklı sınıf |
E Trompet anteni 121mm/316L | P Standart |
F Eğimli Anten / 242mm 316L | L Exia IICT6 |
P Düz anten / PTFE | G Exd[ia] IICT6 |
S Damlacık Anteni / PTFE | Y Özel Özel Tip |
R Çubuk anten / sızdırmaz korna / PFA | Elektrik Arayüzü |
Y Özel Özel Tip | M M20X1.5 |
Süreç kontrolü | N 1/2〃NPT |
A Diş bağlantısı: G1%A | Y Özel Özel Tip |
B Flanş bağlantısı: DN50 | Görüntülemek |
C Flanş bağlantısı: DN80 | Bir kemer |
D Flanş bağlantısı: DN100 | X Olmadan |
E Flanş bağlantısı: DN 150 | Çaldı (Birim: cm) |
F Üniversal flanş bağlantısı | x |
G Sıkıştırma kurulumu | |
H Stent Kurulumu | |
Y Özel Özel Tip | |
Çıkış/Besleme Gücü | |
2 4~20mA/24VDC iki telli | |
3 4~20mA/24VDC/Hart iki telli | |
4 4〜20mA/220VAC/Hart dört telli | |
5 RS485/Modbus |
Not: isteğe göre özelleştirilmiş
Radar Seviye VericisiÇalışma prensibi
Radar seviyesi anteni, dar bir mikrodalga darbesi yayar ve bunu anten aracılığıyla iletir.Darbe, ölçülen ortamın yüzeyine değdikten sonra, geri yansıtılır ve anten sistemi tarafından tekrar kabul edilir, sinyali elektronik devre parçasına ileterek otomatik olarak bir nesne konum sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır, elektromanyetik dalgaların hedefe ulaşması ve alıcıya geri yansıması için geçen süre neredeyse anlıktır.) Ölçüm taban yüzeyi: Diş altı veya flanş kapağı
Not: En yüksek seviyenin ölçüm kör alanına girememesi için radar nesne zamanlamasını kullanın (şekildeki D alanı)
Radar Seviye VericisiTasarım özellikleri
