Ürün ayrıntıları:
|
| Ölçüm aralığı: | 6m | Güç kaynağı: | 24VDC (±Güç %30) |
|---|---|---|---|
| Anten tipi: | Dalga kılavuzu tüp anteni | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
| Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Çalışma sıcaklığı: | -40~130℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | -10~40bar |

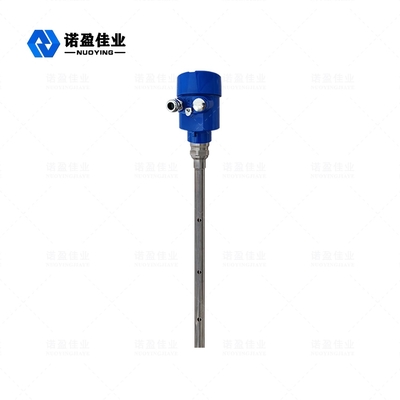

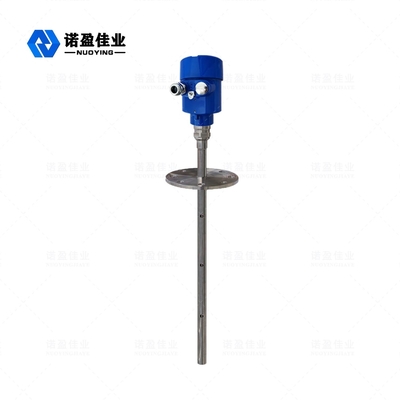

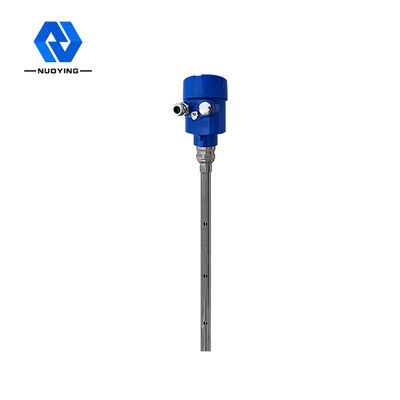

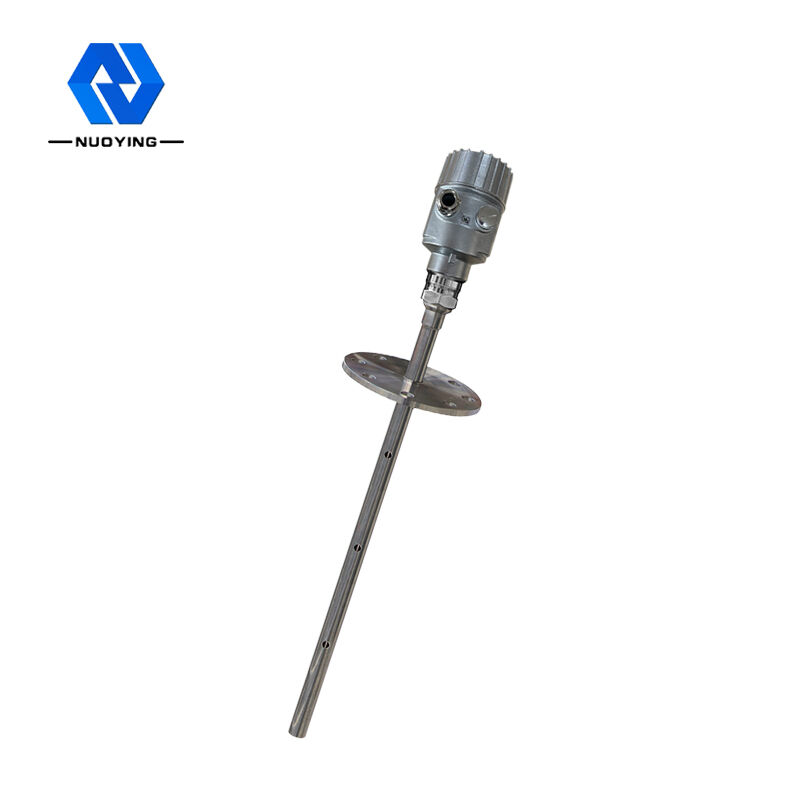

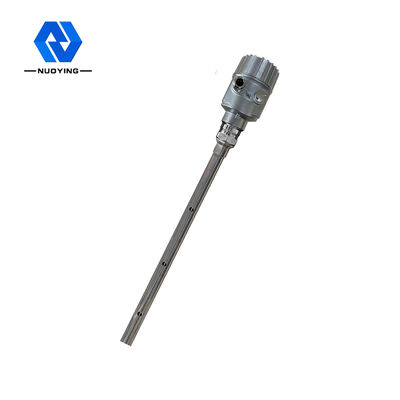

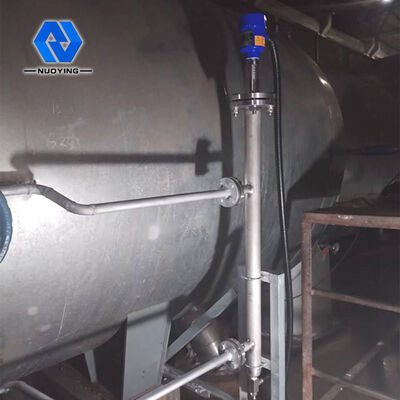

NYRD7041.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| Tipik uygulama | Sıvılar, tozlar, katı parçacıklar, aşındırıcı ortam |
| Anten malzemesi | Esnek kablo/304/PTFE (isteğe bağlı) |
| Ölçüm aralığı | 6 m |
| Kesinlik | ±1mm |
| Güç kaynağı | 24 VDC(İki telli, Dört telli) |
| Orta sıcaklık | -40～+130℃,-40～+250℃ |
| Baskı yapmak | -0.1～4.0MPa |
| Proses bağlantısı | Diş, Flanş (isteğe bağlı) |
| koruma sınıfı | IP67 |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Kılavuzlu dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve ölçülen ortamla karşılaştığında, dielektrik sabitinin ani değişmesi nedeniyle yansımaya ve bir parçaya neden olur. darbe enerjisi geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.

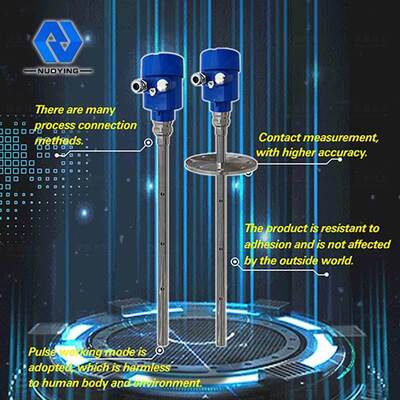

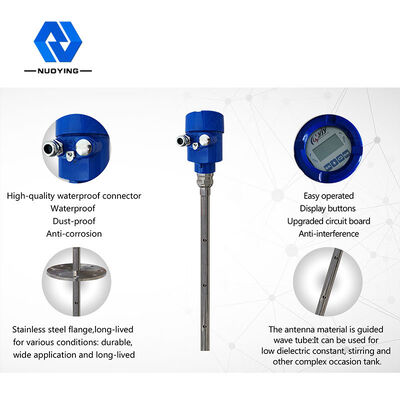

Radar seviye MetreTasarım özellikleri
◎ Kılavuzlu dalga radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery yankı işleme teknolojisi, temas ölçümü, yüksek ölçüm doğruluğu ve daha doğru ölçümü benimser.Aynı zamanda güdümlü dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎ Çeşitli proses bağlantı yöntemleri ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye göstergelerini çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Örneğin: yüksek sıcaklık, yüksek basınç ve küçük dielektrik sabit ortam.
◎ Darbeli çalışma modunu kullanan ürün, son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayan malzemelere monte edilebilir.
insan vücuduna ve çevreye zarar vermeyen kaplar.
Radar seviye MetreElektrik bağlantıları
◎ Besleme gerilimi
(4 ~20)mA/HART(İki telli)
Güç kaynağı ve çıkış akımı sinyali, iki çekirdekli blendajlı bir kabloyu paylaşır.Belirli besleme gerilimi aralığı için teknik verilere bakın.Kendinden güvenli tip için, güç kaynağı ile cihaz arasına bir güvenlik bariyeri eklenmelidir.
(4~20)mA/HART(Dört telli)
Güç kaynağı ve akım sinyali ayrılır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme gerilimi aralığı için teknik verilere bakın.
RS485/Modbus
Güç kaynağı ve Modbus sinyali ayrılmıştır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme voltajı aralığı için teknik verilere bakın.
◎ Bağlantı yöntemi
