Ürün ayrıntıları:
|
| Ölçüm aralığı: | 30m | Anten tipi: | kablo anteni |
|---|---|---|---|
| Anten Malzemesi: | 304.316L (isteğe bağlı) | Montaj Yöntemi: | flanş montajı veya diş montajı |
| Koruma Sınıfı: | Gösterge cihazı IP67, IP67 | Çalışma sıcaklığı: | -40~130℃，-40~250℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | -0.1-4MPa, -1~40BAR |
| Vurgulamak: | IP67 GWR Radar Seviye Vericisi,316L GWR Radar Seviye Vericisi,IP67 güdümlü radar seviye sensörü |
||

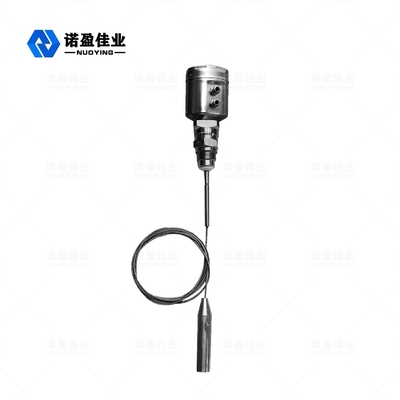

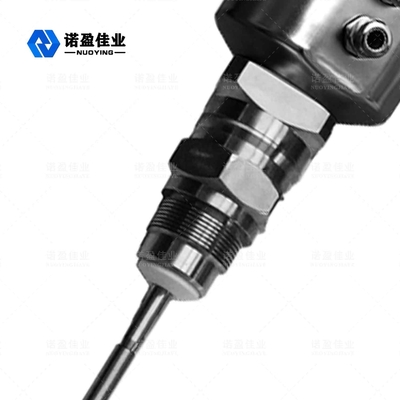

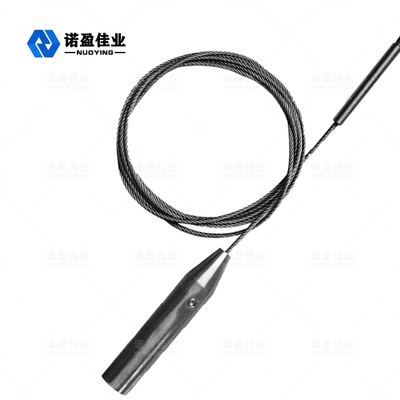

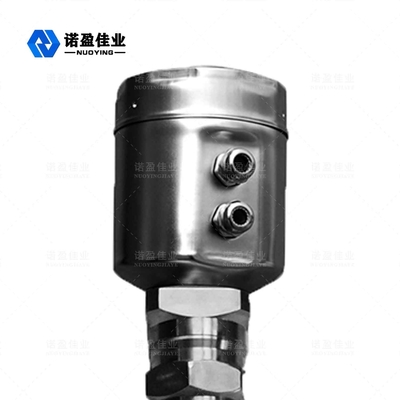

NYRD701 ( Paslanmaz Çelik )1.8GHz Kılavuzlu Dalga Radar seviye Metre
Kılavuzlu dalga radar seviye göstergesinin teknik avantajları: sıvı, partikül ve bulamaç sürekli seviye ölçümü için radar seviye göstergesi.Radar seviye ölçerin ölçümü, ortam değişikliği, sıcaklık değişimi, inert gaz ve buhar, toz, köpük vb. etkenlerden etkilenmez. Radar seviye ölçerin doğruluğu 1 mm'dir, menzil 30 metredir, yüksek sıcaklık 250 derecedir, 40 kg yüksek basınç, radar seviye ölçer patlama tehlikesi olan bölge için uygundur.
Kılavuzlu dalga radar seviye göstergesi, TDR prensibine dayalı bir tür seviye göstergesidir.Seviye göstergesinin elektromanyetik darbesi, kablo veya prob boyunca ışık hızında hareket eder.Seviye göstergesinin darbesinin bir kısmı bir yankı oluşturmak üzere yansıtılır ve aynı yol boyunca darbe vericisine geri döner.Verici ile ölçülen ortamın yüzeyi arasındaki mesafe, o zaman diliminde darbenin yayılma süresi ile orantılıdır ve sıvı seviyesinin yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ |
| İletişim arayüzü | HART iletişim protokolü |
| Proses bağlantısı |
G1-1 / 2 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp |
| Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP68 |
| Patlama seviyeleri | EXiaIICT6 |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
Radar seviye Metreİşletme Prensip
Güdümlü Dalga Radarı, zamanda yolculuk ilkesine dayanan bir tür ölçüm cihazıdır.Radar dalgası ışık hızında hareket eder ve çalışma süresi elektronik bileşenler tarafından seviye sinyaline dönüştürülebilir.Prob, kablo boyunca yayılan yüksek frekanslı darbeler yayar ve darbeler malzeme yüzeyiyle karşılaştıklarında geri yansıtılır ve alıcı tarafından metrenin içinde alınır.Mesafe sinyali daha sonra seviye sinyaline dönüştürülür.
Giriş
Yansıyan darbe sinyali, kablo boyunca sayacın elektronik devresine geri iletilir ve mikroişlemci, malzeme yüzeyinde mikrodalga darbeleri tarafından üretilen ekoyu tanımlamak için bu sinyali işler.Doğru yankı sinyalinin tanınması akıllı yazılım tarafından yapılır.Malzeme yüzeyine olan D mesafesi, darbenin zaman yolculuğu T ile orantılıdır:
D=C×T/2
burada c ışık hızıdır
Boş tankın E mesafesi bilindiği için L seviyesi:
L=ED
Çıktı
Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametrelerine göre ayarlayın.Uygulama parametreleri, cihazın 4 ~ 20mA çıkışına karşılık gelen ölçüm ortamına otomatik olarak uyum sağlamasını sağlayacaktır.
Radar seviye MetreTasarım özellikleri
Radar seviye MetreÖlçüm Mesafesi
Aşağıdaki tablo, ölçülen ortamın farklı kategorileri ile ölçüm mesafesi arasındaki ilişkiyi listeler.
| Orta Endeks | DK(e) | Katı parçacıklar | Sıvı | Ölçüm aralığı |
| 1 | 1,4…1,6 | －Yoğuşmalı gaz, örn. N2CO2 | 3m(Yalnızca koaksiyel çubuk probunu ifade eder) | |
| 2 | 1,6…1,9 |
－Plastik bant parçacıkları |
－Sıvılaştırılmış petrol gazı, örneğin propan |
25m |
| 3 | 1,9…2,5 | －Sıradan çimento, Alçı | －Mineral yağ, Yakıt | 30m |
| 4 | 2,5…4 |
－ Hububat, Tohum |
－Benzen, Stiren, Toluen |
30m |
| 5 | 4…7 |
－Islak taş, cevher |
- Klorobenzen, kloroform |
30m |
| 6 | >7 |
- Metal tozu |
- Sulu sıvılar |
30m |
