Ürün ayrıntıları:
|
| Ölçüm aralığı: | 30m | Anten tipi: | yüksek sıcaklık tipi |
|---|---|---|---|
| kasa malzemesi: | Paslanmaz çelik kasa | Proses bağlantısı: | Vida dişi, Flanş (isteğe bağlı), |
| Sıklık: | 100MHZ-1.8GHZ | Çalışma sıcaklığı: | -40~250℃ |
| sinyal çıkışı: | 4-20mA, 4-20mA/HART(İki telli/DÖRT telli) | Proses Basıncı: | -0.1-4MPa, -1~40BAR |
| Vurgulamak: | 22.5mA Kılavuzlu Dalga Radarı Seviye Vericisi,1.8GHz Su Seviye Sensörü Radarı,1.8GHz Basınç Tipi Seviye Vericisi |
||

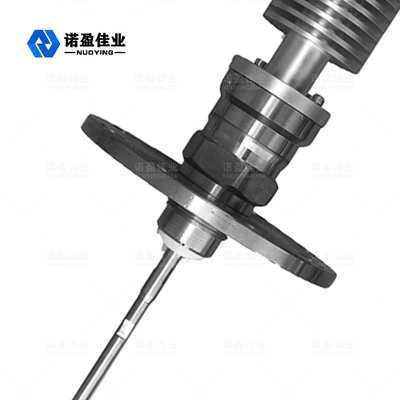

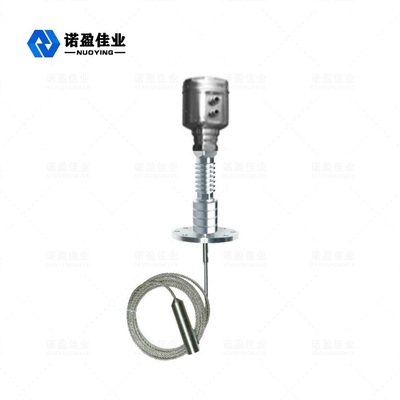

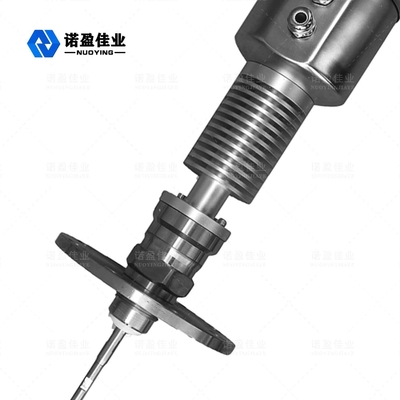

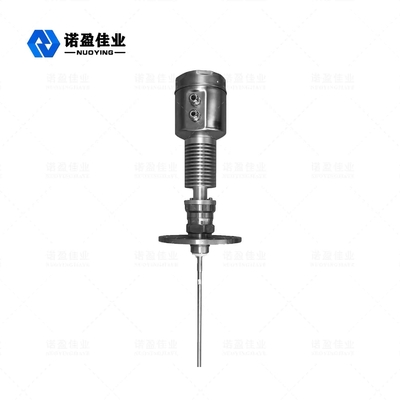

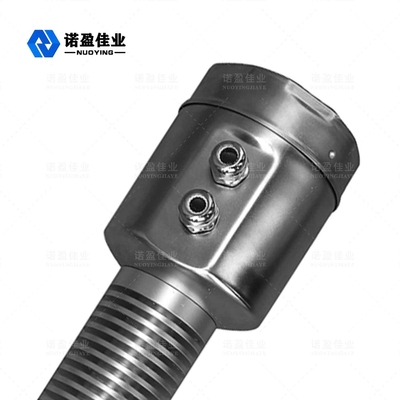

NYRD705 ( Paslanmaz Çelik )1.8GHz Kılavuzlu Dalga Radar seviye Metre
NYRD705 Paslanmaz Çelik Yüksek sıcaklık ve basınç tipi 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Seviye Vericisi
Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Seviye ölçerin darbesinin bir kısmı, bir yankı oluşturmak ve aynı yol boyunca darbe vericisine geri dönmek için yansıtılır.Transmiter ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.
Radar seviye MetreTeknik parametre
| parametreler |
Frekans: 100MHZ-1.8GHZ Ölçüm aralığı: -kablo :0-30m;çubuk, koaksiyel :0-6m Tekrarlanabilirlik: ± 3mm Çözünürlük: 1mm Örnekleme: yankı 55 örnek / s Tepki hızı: 0.2S (gerçek kullanıma bağlı olarak) Çıkış akımı sinyali: 4-20mA Doğruluk: <0.1% |
| İletişim arayüzü | HART iletişim protokolü |
| Proses bağlantısı |
G1-1 / 2 Flanş DN50, DN80, DN100, DN150 |
| Proses basıncı | -1 ~ 40bar |
| Güç |
Güç: 24VDC (± %10), dalgalanma voltajı: 1Vpp Güç tüketimi: maksimum 22,5mA |
| Çevre koşulları | sıcaklık -40 ℃ ~ +80 ℃ |
| Muhafaza koruma sınıfı | IP68 |
| Patlama seviyeleri | EXiaIICT6 |
| Enstrümantasyon güç kaynağı ve sinyal çıkışı kablo bağlantısı |
İki çekirdekli blendajlı kabloyu paylaşma Kablo girişi: 2 M20 × 1.5 (kablo çapı 5 - 9mm) |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
ölçüöğe röfke
e sembolüxplaulus:
H---- Ölçüm aralığı
L---- Boş tank mesafesi
B---- Üstteki kör alan
E---- Sonda ile tank duvarı arasındaki minimum mesafe
Kör alan, malzeme yüzeyinin en yüksek seviyesi ile ölçüm referans noktası arasındaki minimum mesafeyi ifade eder.
Alt kör alan, tam olarak ölçülemeyen kablo tabanına yakın mesafeyi ifade eder.
Etkili mesafe, üst kör alan ile alt kör alan arasındaki mesafedir.
Not:Yalnızca malzeme seviyesi üst ve alt kör alanlar arasında olduğunda, malzeme seviyesinin güvenilir bir şekilde ölçülmesi garanti edilebilir.
Yükleme Rehberi
Aşağıdaki kurulum kılavuzu, katı parçacıkların ve sıvının ölçümü için kablo ve çubuk problarınki için uygundur.Koaksiyel boru şeklindeki prob yalnızca sıvı nesneye uygulanır.
Kurulum pozisyonu:
Çıkış ve girişten uzak durmaya çalışın.
Sayaç, metal tanklar ve plastik tanklar için tank iç duvarına değmemelidir.Metal bir tank ise, malzeme seviye ölçer tankın ortasına monte edilmemelidir.
Silo çapının 1/4'ü oranında kurulması önerilir.
Kablo veya çubuk tipi problar, tank duvarından 30 cm'den az olmayan bir mesafe bırakmalıdır.
Prob tabanı, tank tabanına yaklaşık 30 mm olmalıdır.
Sonda, tank içindeki engellerden en az 200 mm uzakta olmalıdır.
Konteynerin dibi bir koni ise, sensör tank üstünün ortasına monte edilebilir, böylece ölçüm tank tabanına alınabilir.
Sağdaki resim, esas olarak sıvı seviyesi ölçümü için kullanılan çubuk tipi radar kurulum şemasını göstermektedir.
Radar seviye MetreElektrik bağlantıları
◎ Besleme gerilimi
(4 ~20)mA/HART(İki telli)
Güç kaynağı ve çıkış akımı sinyali, iki çekirdekli blendajlı bir kabloyu paylaşır.Belirli besleme gerilimi aralığı için teknik verilere bakın.Kendinden güvenli tip için, güç kaynağı ile cihaz arasına bir güvenlik bariyeri eklenmelidir.
(4~20)mA/HART(Dört telli)
Güç kaynağı ve akım sinyali ayrılır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme gerilimi aralığı için teknik verilere bakın.
RS485/Modbus
Güç kaynağı ve Modbus sinyali ayrılmıştır ve her biri iki çekirdekli korumalı kablo kullanır.Belirli besleme voltajı aralığı için teknik verilere bakın.
