Ürün ayrıntıları:
|
| Orta: | aşındırıcı sıvı | Malzeme: | PFA |
|---|---|---|---|
| Ölçüm aralığı: | 20m | Çalışma sıcaklığı: | -40~130℃ |
| sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... | Kesinlik: | 3mm |
| Patlamaya dayanıklı sınıf: | Exia IICT6 (isteğe bağlı) | Elektrik arayüzü: | M20×1. 5, ½" NPT |
| Vurgulamak: | PFA radar tankı seviye göstergesi,IP67 radar tankı seviye göstergesi,PFA kılavuzlu dalga radar vericisi |
||

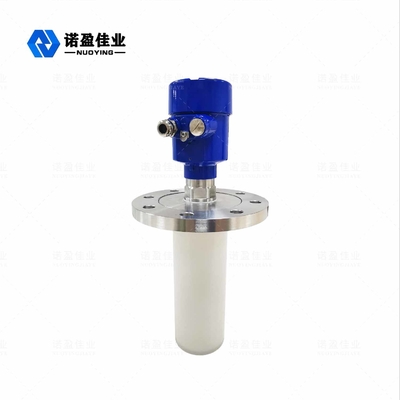

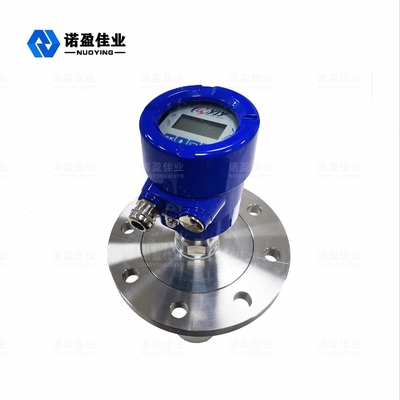

26GHz NYRD-86 Radar seviye Metre
Radar seviye ölçer NYRD80X serisi sensör, maksimum ölçüm mesafesi 80 metre olan 26Hz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci, cihazın reaksiyon kazanı, katı depolama gibi bazı karmaşık ölçüm koşullarında kullanılabilmesi için daha yüksek hızda sinyal analizi işlemi gerçekleştirebilir.
Radar seviye MetreTeknik parametre
| Tipik uygulama | aşındırıcı sıvı vb |
| iletim frekansı | 26GHz |
| Kesinlik | 3mm |
| Menzil | 20m |
| Anten malzemesi | PFA (isteğe bağlı) |
| yankı örnekleme | 100 kez/sn |
| Proses sıcaklığı | -40~130℃ |
| Ortam nemi | 0~90% |
| Çözünürlük | 1 mm |
| Proses bağlantısı | flanş |
| Elektrik Arayüzü | M20×1.5, ½" NPT |
| sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Besleme gücü | 24V DC 220VAC (opsiyonel) |
| Güç | 3W |
| Patlamaya dayanıklı sınıf | ExiaⅡCT6(opsiyonel) |
| koruma sınıfı | IP67 |
※ Not:Ürün:% solabilirgöre özelleştirilmişiçinbelirli gereksinimlerile ilgilikullanıcılar!
PFA malzemesini kullanan radar seviye ölçer anteni, PFA plastik, az miktarda perfloropropil perflorovinil eter ve politetrafloroetilenin bir kopolimeridir.Erime yapışkanlığı arttırılır ve çözeltinin viskozitesi azalırken, özellikler PTFE'ninkiyle karşılaştırıldığında değişmez.Reçine, sıradan termoplastik kalıplama ile doğrudan işlenebilir.Korozyona dayanıklı parçalar, aşınmaya dayanıklı parçalar, sızdırmazlık parçaları, yalıtım parçaları ve tıbbi alet parçaları yapmak için uygundur.
Radar seviye Sayaç Ölçüm prensibi
Radar seviyesi anteni, dar bir mikrodalga darbesi yayar ve bunu anten aracılığıyla iletir.Darbe, ölçülen ortamın yüzeyine değdikten sonra, geri yansıtılır ve anten sistemi tarafından tekrar kabul edilir, sinyali elektronik devre parçasına ileterek otomatik olarak bir nesne konum sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır, elektromanyetik dalgaların hedefe ulaşması ve alıcıya geri yansıması için geçen süre neredeyse anlıktır.)
Radar seviye MetreTasarım özellikleri
