Ürün ayrıntıları:
|
| Ölçüm aralığı: | 0.05-150m | Güç kaynağı: | 24VDC, 220VAC |
|---|---|---|---|
| sinyal çıkışı: | 4...20mA/HART/RS485/Modbus... | Proses Basıncı: | -0.1~2.0MPa |
| Proses bağlantısı: | Diş, dirsek, flanş, sıhhi kelepçe (isteğe bağlı) | Proses Sıcaklığı: | -40~+130℃，-40~+260℃（≥260℃ özelleştirilebilir） |
| Sıradan uygulama: | Occasions with complex process conditions; Karmaşık süreç koşullarına sahip durumlar; | ||
| Vurgulamak: | Yüksek Hassasiyetli Sıvı Radar Seviye Ölçer,20mA Radar Seviye Vericisi,80GHz Sıvı Basınç Vericisi |
||

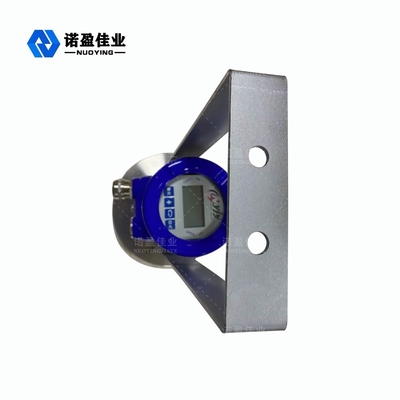

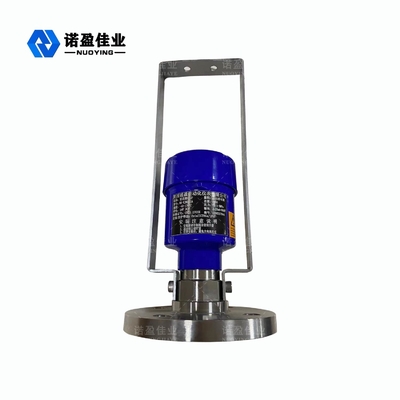

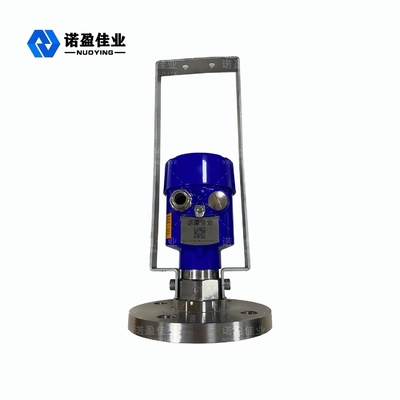

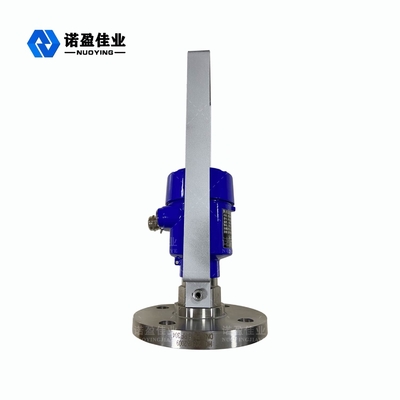

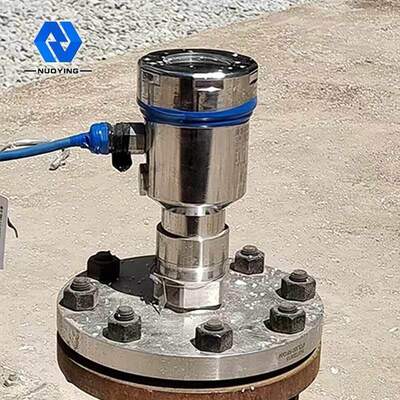

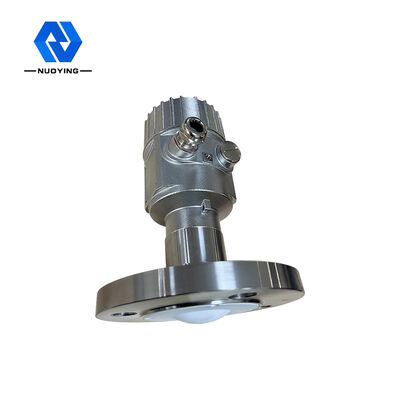

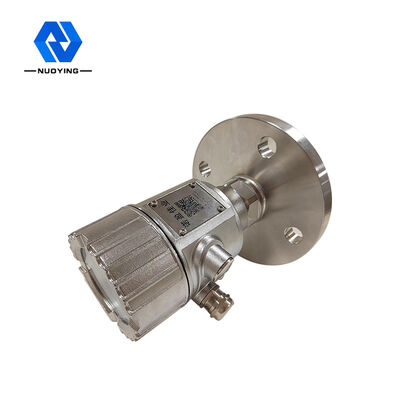

Yüksek Hassasiyetli Sıvı Radar Seviye Ölçer 80GHz NYRD900 4 - 20mA
80GHz NYRD900 Radar Seviye Ölçer Çalışma Prensibi
Milimetre dalga elektromanyetik dalga : 30-300 GHz (dalga boyu 1-10 mm) frekans alanındaki elektromanyetik dalgaya genellikle milimetre dalga denir, mikrodalga ve uzak kızılötesi dalganın örtüşen dalga boyu aralığında bulunur, bu nedenle aşağıdaki özelliklere sahiptir: iki çeşit spektrum76-81 GHz bandı şimdiye kadar en az anlaşılan ve uygulanan bölgedir.
NYRD900 FMCW radar ürünü (santimetre dalga radarı olarak da bilinir), ku band radardan daha yüksek frekanslı milimetre dalga bandı nedeniyle, uzaktan hedef tespiti, güçlü duman ve toz ortamında, uzaktan görüntüleme ve multispektralde önemli bir uygulamaya sahiptir. görüntüleme.Ve daha küçük hedefleri tespit edebilir ve daha yüksek çözünürlük ve daha güçlü güvenlik ile mikrodalga radardan daha doğru konumlandırma elde edebilir.
80GHz NYRD900 Radar Seviye Ölçer Tasarım Özelliği
1.İyi geçici performans: Kendi geliştirdiği COMS milimetre dalga RF çipine dayanmaktadır.Bağımsız araştırma ve geliştirmedir ve bağımsız yazılıma, bağımsız çipe sahiptir.
2. Küçük ışın açısı, küçük anten boyutu ve kolay kurulum: Işın açısı ne kadar küçükse, ölçülen proje üzerindeki etki o kadar küçük olur, bu da ölçüm güvenilirliğini ve doğruluğunu büyük ölçüde artırır.
3. Düşük enerji: Test edilecek maddeyi yok etmek kolay değildir.
4. Büyük ölçüm aralığı ve küçük kör alan: Küçük kutu ölçümü için de iyi sonuçlar elde edilebilir.
5.Güçlü nüfuz edilebilirlik: Malzemenin iç yapısını tespit etmek için kullanılabilir.
80GHz NYRD900 Radar Seviye Ölçer Teknik Parametreler
| Sıradan uygulama |

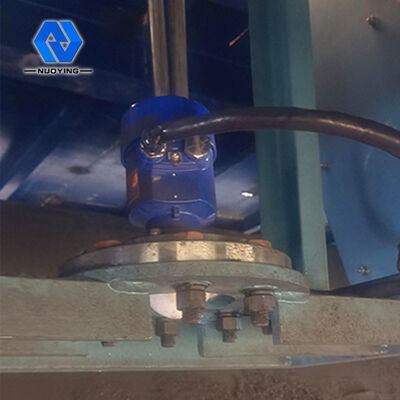

1. Elektromanyetik dalga emisyon Açısı, dar alan veya dalga kılavuzu tüp ölçümü için uygun 3 dereceden azdır; 2. Büyük tanklar (150m) ve küçük tanklar (küçük kör alan) için uygundur; 3. Yüksek hassasiyet ve yüksek sıhhi seviye ölçümü; 4.Karmaşık işlem koşullarına sahip durumlar (karıştırma, ısıtma çubuğu, merdiven, yüzer çatı, güçlü toz, güçlü buhar vb.) |
| İletim frekansı | 76Hz-81Hz, FM tarama frekansı genişliği 5GHz |

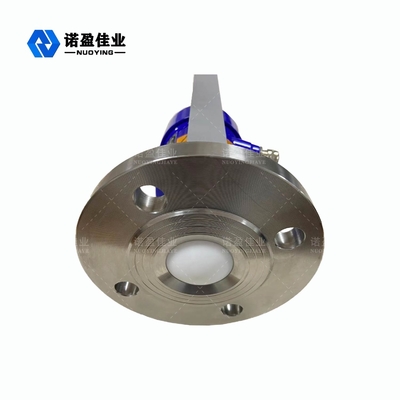

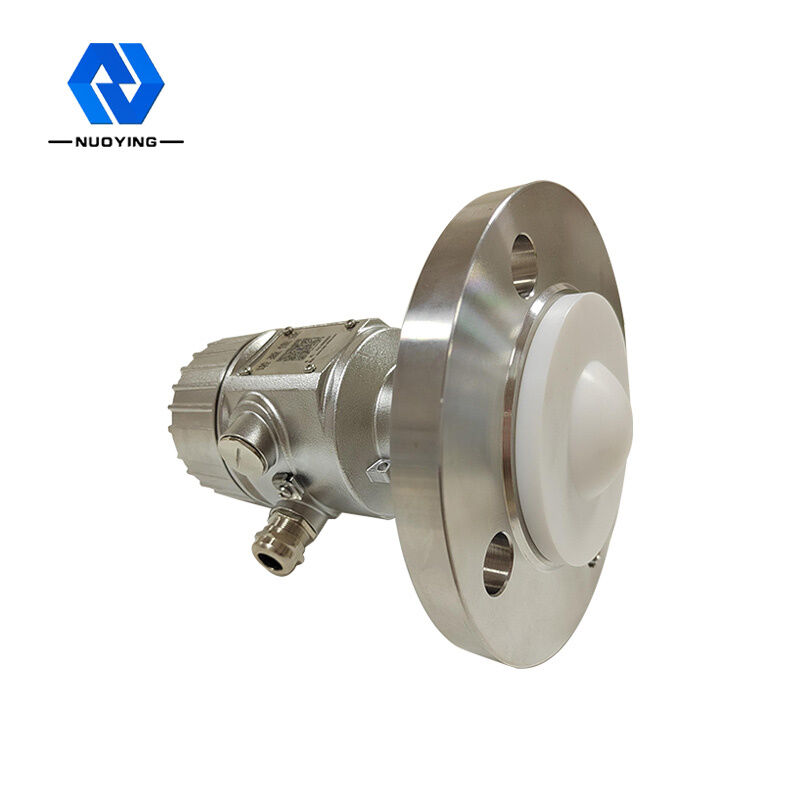

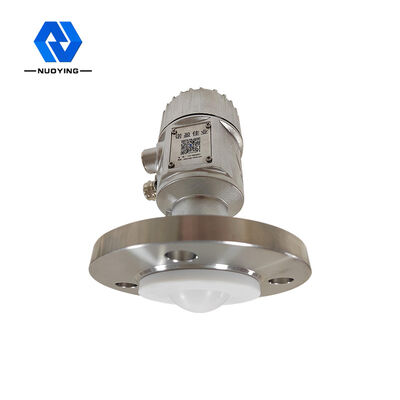

| Anten formu | Lens anteni, antiseptik lens anteni |
| Anten malzemesi | PTFE, 304＋PTFE |
| Ölçüm aralığı | 0.08-150m |
| Ölçüm doğruluğu | %0.05-%0.1FS |
| Güç kaynağı | 24VDC, 220VAC |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~+130℃,-40~+260℃(≥260℃ özelleştirilebilir) |
| Proses basıncı | -0.1~2.0MPa |
| Proses bağlantısı | Diş, dirsek, flanş, sıhhi kelepçe (isteğe bağlı) |
| Koruma seviyesi | IP65,IP67,IP68(opsiyonel) |
| Patlamaya dayanıklı sınıf | Exia II CT6 Ga, Exd II CT6 Gb |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
