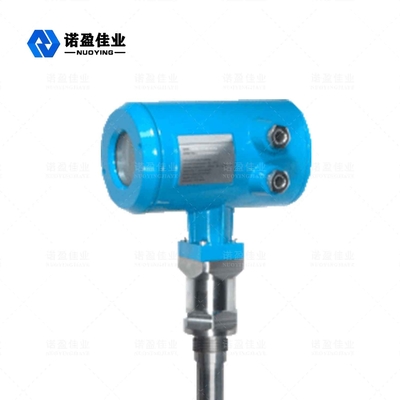

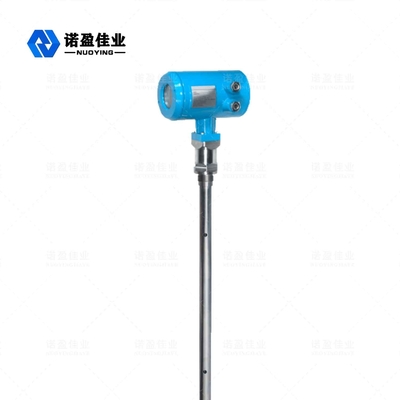

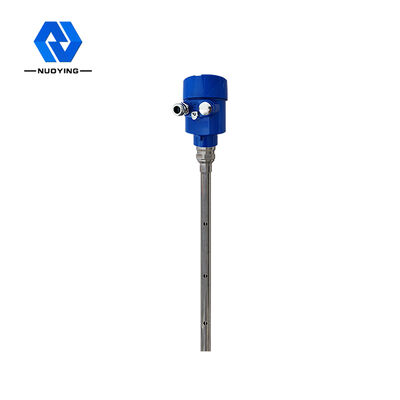

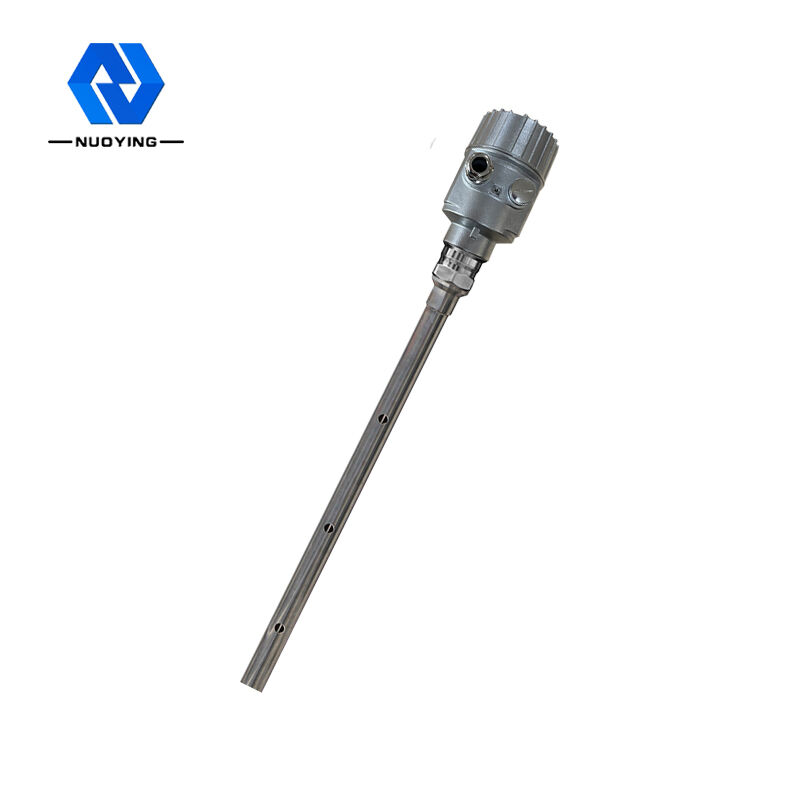

NYRD704 Koaksiyel Kılavuzlu Dalga Radarı Seviye Ölçer Büyük Kasa 6m Ölçüm Aralığı

NYRD704 Koaksiyel Kılavuzlu Dalga Radarı Seviye Ölçer Büyük Kasa 6m Ölçüm Aralığı
NYRD704 Koaksiyel Kılavuzlu Dalga Radarı Seviye Ölçer Büyük Kasa 6m Ölçüm Aralığı NYRD704 Koaksiyel Kılavuzlu Dalga Radarı Seviye Ölçer Büyük Kasa 6m Ölçüm Aralığı NYRD704 Koaksiyel Kılavuzlu Dalga Radarı Seviye Ölçer Büyük Kasa 6m Ölçüm Aralığı

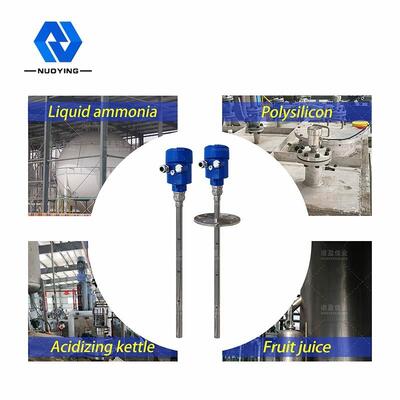

Büyük resim :  NYRD704 Koaksiyel Kılavuzlu Dalga Radarı Seviye Ölçer Büyük Kasa 6m Ölçüm Aralığı

Ürün ayrıntıları:
Menşe yeri: Xi'an, Shannxi, Çin
Marka adı: NUOYINGJIAYE
Sertifika: CE,ATEX,SIL
Model numarası: NYRD704
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: $550~$850/pcs
Ambalaj bilgileri: Ahşap kutu (İhracat standart ambalajı)
Teslim süresi: 7 iş günü
Ödeme koşulları: T/T
Yetenek temini: 1000 adet/ayda

NYRD704 Koaksiyel Kılavuzlu Dalga Radarı Seviye Ölçer Büyük Kasa 6m Ölçüm Aralığı

Açıklama

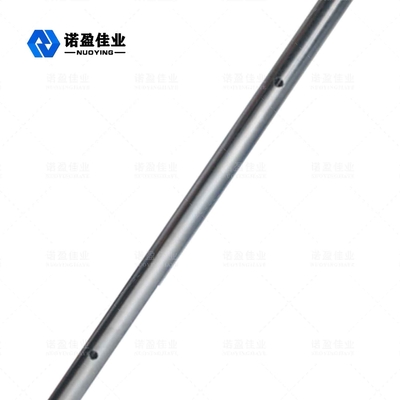

Ürünler modeli: NYRD704 Anten Tipi: Çubuk tipi; Koaksiyel
Anten Malzemesi: 304.316 (isteğe bağlı) yankı örnekleme: 55 kez/sn
Ölçüm aralığı: 6m Ölçüm doğruluğu: ±1mm
Proses Sıcaklığı: -40~130℃ Proses Basıncı: -0.1~2.0MPa
Vurgulamak:

Kılavuzlu Dalga Radar Ölçer

,

Koaksiyel Radar Seviye Ölçer

,

6m Ölçme Radar Seviye Ölçer

Koaksiyel NYRD704 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Büyük Mavi Kutu 6m Ölçüm Aralığı





NYRD704 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Çalışma Prensibi



Kılavuzlu dalga radar seviye ölçer, zaman alanı yansıması (TDR) ilkesine dayanan bir seviye ölçerdir.Radar seviye göstergesinin elektromanyetik darbesi, çelik kablo veya sonda boyunca ışık hızında yayılır.Bir bölümüSeviye ölçerdarbe bir yankı oluşturacak şekilde yansıtılır ve aynı yol boyunca darbe vericisine geri döner.Verici ile ölçülen ortamın yüzeyi arasındaki mesafe, bu süre boyunca darbenin yayılma süresi ile orantılıdır ve sıvı seviyesi yüksekliği hesaplanır.



NYRD704 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Teknik Parametre



Sıradan uygulama Sıvılar, özellikle düşük dielektrik sabitleri olanlar
İletim frekansı 1.8GHz
Ürünler modeli NYRD704
Anten tipi Çubuk tipi; Koaksiyel
Anten malzemesi 304.316 (isteğe bağlı)
yankı örnekleme 55 kez/sn
Ölçüm aralığı 6m
Ölçüm doğruluğu ±1mm
Güç kaynağı 24VDC,220VAC (isteğe bağlı)
Sinyal çıkışı 4...20mA/HART/RS485/Modbus...
Proses sıcaklığı -40~130℃
Proses basıncı -0.1~2.0MPa

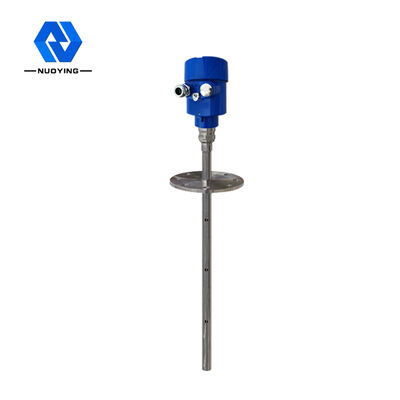

Prosedür bağlantısı Flanş, Sırt (isteğe bağlı)
Koruma seviyesi IP67
Patlamaya dayanıklı sınıf Exia II CT6 Ga



Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir!

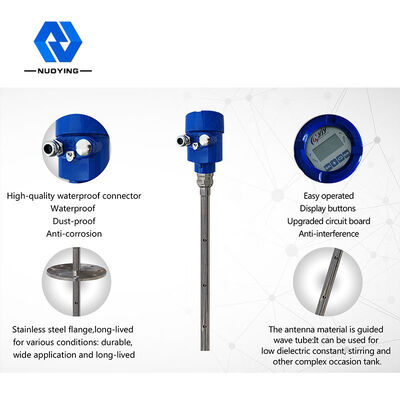

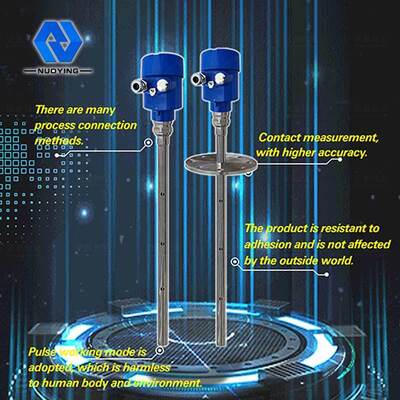

NYRD704 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Tasarım Özellikleri



1. Darbeli çalışma modunu kullanarak, ürün son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayan kaplara insan vücuduna ve çevreye zarar vermeden kurulabilir.



2. Çeşitli proses bağlantı yöntemleri ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye göstergelerini çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Örneğin: yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam.



3. Kılavuzlu dalga radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery yankı işleme teknolojisi, temas ölçümü, yüksek ölçüm doğruluğu ve daha doğru ölçümü benimser.Aynı zamanda güdümlü dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi dış ortamdan etkilenmez.



NYRD704 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Kurulum Kılavuzu



Aşağıdaki kurulum kılavuzu, katı parçacıkların ve sıvının ölçümü için kablo ve çubuk problar için uygundur.Koaksiyel boru şeklindeki prob yalnızca sıvı nesneye uygulanır.



24VDC In line GWR Level Transmitter 4-20mA 6m Measuring range 0



NYRD704 1.8GHz Kılavuzlu Dalga Radarı Seviye Ölçer Kurulum Konumu



Çıkış ve girişten uzak durmaya çalışın.

Sayaç, metal tanklar ve plastik tanklar için tank iç duvarına değmemelidir.Metal bir tank ise, malzeme seviye ölçer tankın ortasına monte edilmemelidir.

Silo çapının 1/4'ü oranında kurulması önerilir.

Kablo veya çubuk tipi problar, tank duvarından 30 cm'den az olmayan bir mesafe bırakmalıdır.

Prob tabanı, tank tabanına yaklaşık 30 mm olmalıdır.

Sonda, tank içindeki engellerden en az 200 mm uzakta olmalıdır.

Konteynerin dibi bir koni ise, sensör tank üstünün ortasına monte edilebilir, böylece ölçüm tank tabanına alınabilir.
