Ürün ayrıntıları:
|
| Sıradan uygulama: | Katılar, parçacıklar ve toz | Anten Malzemesi: | 316L (isteğe bağlı) |
|---|---|---|---|
| Ölçüm aralığı: | 35 milyon | Güç kaynağı: | 24VDC(İki hat, dört hat) |
| Orta sıcaklık: | -40~+250℃ | Proses bağlantısı: | dirsek, flanş (isteğe bağlı) |
| Proses Basıncı: | -0.1~4.0MPa | Anten formu: | Korna tipi |
| Vurgulamak: | Partikül Radar Tipi Seviye Transmitteri,Toz Radarı Seviye Şalteri,35m Radar Seviye Sensörü |
||

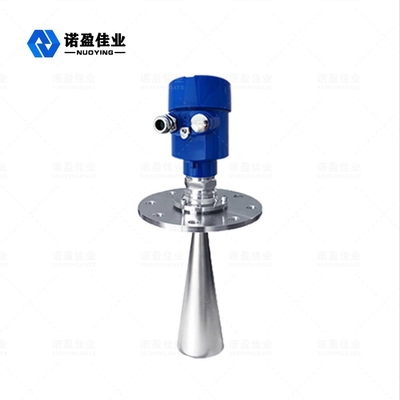

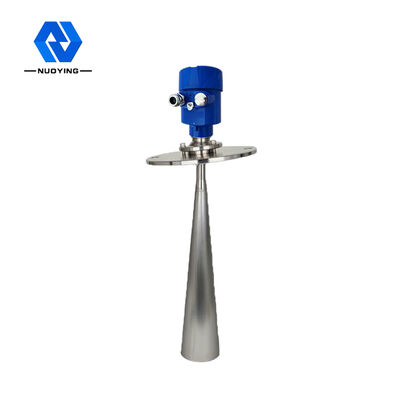

İndirimli Korna Tipi Katı 26GHz NYRD809 Radar Seviye Vericisi
26GHz NYRD809 Radar Seviye Verici Çalışma Prensibi
Radar seviyesi anteni, dar bir mikrodalga darbesi yayar ve bunu anten üzerinden iletir.Darbe, ölçülen ortamın yüzeyine dokunduktan sonra geri yansıtılır ve anten sistemi tarafından tekrar kabul edilir, sinyali elektronik devre parçasına ileterek otomatik olarak bir nesne konum sinyaline dönüştürülür (çünkü darbe yayılma hızı son derece hızlıdır, elektromanyetik dalgaların hedefe ulaşması ve alıcıya geri yansıması için geçen süre neredeyse anlıktır.)

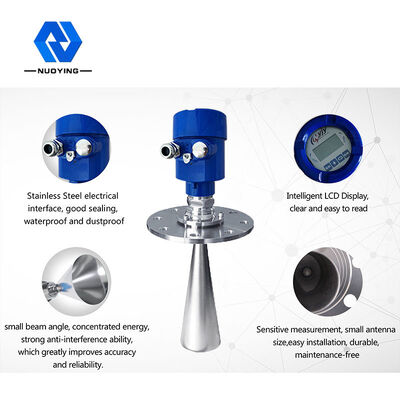

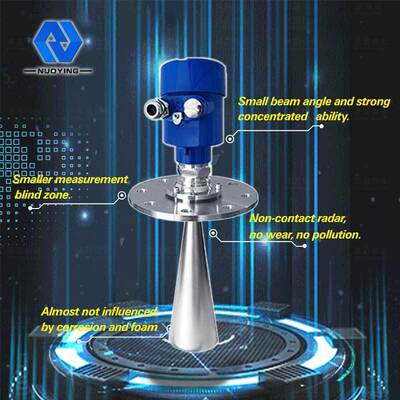

26GHz NYRD809 Radar Seviye Verici Tasarım Özelliği
1. Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
2. Korozyon ve köpükten pek etkilenmez;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
3. Şiddetli toz ortamı, yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkiye sahiptir.
4. Daha kısa dalga boyu, eğimli katı yüzeyler için daha iyi yansıma.
5. Küçük ışın açısı ve konsantre enerji.
6. Ölçüm kör alanı daha küçüktür ve küçük tank ölçümü için iyi sonuçlar elde edilebilir.
7. Değişken koşullarda bile daha iyi performans için yüksek sinyal-gürültü oranı.
8. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
26GHz NYRD809 Radar Seviye Verici Teknik Parametreler

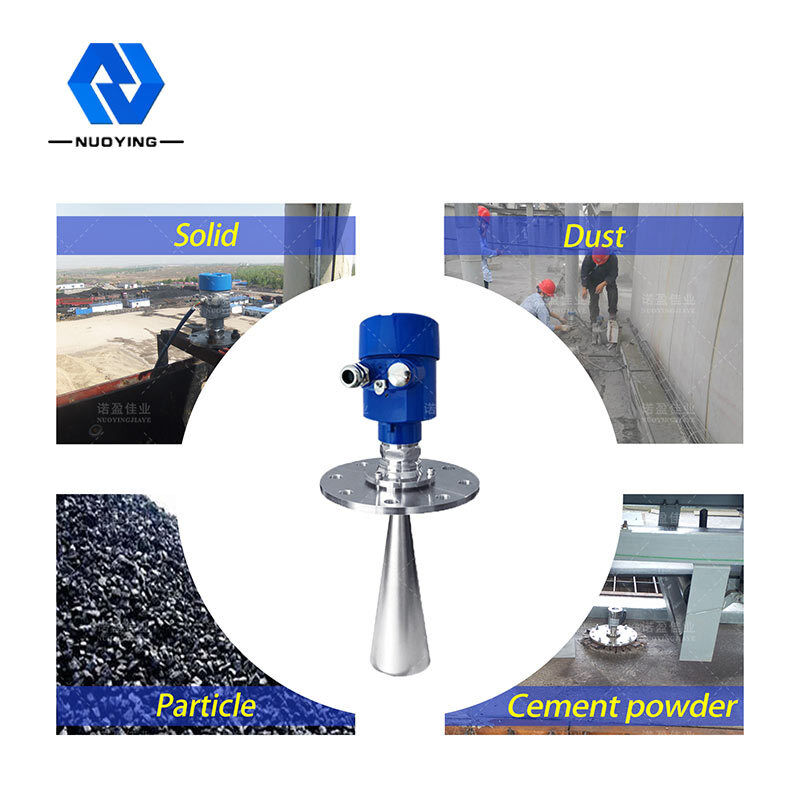

| Sıradan uygulama | Katılar, parçacıklar ve güçlü toz. |
| Anten malzemesi | 316L (isteğe bağlı) |
| Ölçüm aralığı | 35m |
| Ölçüm doğruluğu | %0.05-%0.1FS |
| Güç kaynağı | 24VDC(İki hat, dört hat) |
| Orta sıcaklık | -40~+250℃ |
| Proses bağlantısı | dirsek, flanş (isteğe bağlı) |
| Proses basıncı | -0.1~4.0MPa |
| Koruma seviyesi | IP67 |
| Patlamaya dayanıklı sınıf | Exia II CT6 |
| Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
26GHz NYRD808 Radar Seviye Verici Uygulama Alanı

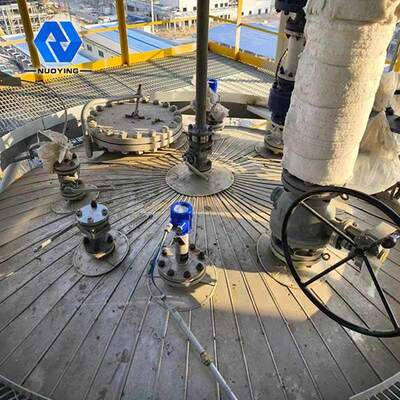

1. Enerji santralleri: Rezervuarlar, buhar kepçeleri vb.
2. Petrol sahası: Üç fazlı ayırıcılar, çökeltme tankları, kanalizasyon tankları, sondaj çamuru tankları vb.
3.Kimyasal: Hammadde silosu, amonyak tankı, asfalt depolama tankı vb.
4.Metalurji: Hammadde siloları, yardımcı malzeme siloları vb.
5.Gıda maddeleri: Ham şeker depolama tankı vb.
6. İlaçlar: Çin ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.
7.Kağıt: Hammadde silosu, depolama kulesi, kurutma tamburu, kimyasal madde depolama silosu vb.
8.Diğer: Taş ocağı, kömür madeni, çevre koruma ve diğer endüstriler.
