Ürün ayrıntıları:
|
Sıradan uygulama: | Kanalizasyonlar, rezervuarlar, nehirler, göller, sığlıklar vb. | Anten Malzemesi: | 316L (isteğe bağlı) |
---|---|---|---|
Ölçüm aralığı: | 30m,80m (isteğe bağlı) | Güç kaynağı: | 24VDC(İki hat, dört hat) |
Orta sıcaklık: | -40~+80℃ | Proses bağlantısı: | Braket, flanş (isteğe bağlı) |
Proses Basıncı: | -0.1~2.0MPa | sinyal çıkışı: | RS485/Modbus... |
Vurgulamak: | Oda Sıcaklığı Katı Radar Seviye Ölçer,Korna Tipi Radar Seviye Şalteri,IP67 Radar Seviye Ölçer |

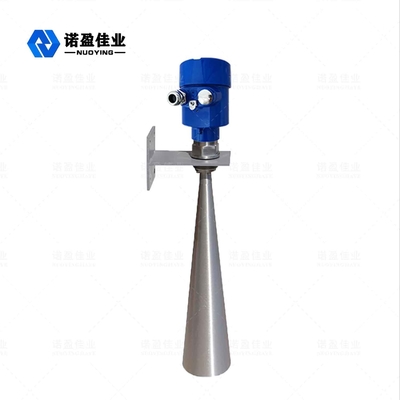

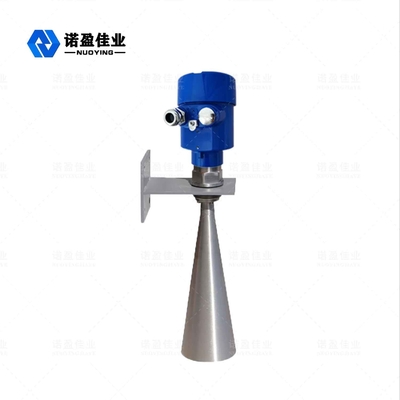

Korna Tipi Oda sıcaklığında Katı 26GHz NYRD-SL Radar Seviye Vericisi
26GHz NYRD-SL Radar Seviye Vericisi Çalışma Prensibi
Radar seviye ölçer NYRD80X serisi sensör, maksimum 80m ölçüm mesafesine sahip 26GHz yüksek frekanslı bir radar seviye ölçüm cihazıdır.Anten daha da optimize edilmiştir ve yeni hızlı mikroişlemci daha yüksek oranlı sinyal analizi ve işleme gerçekleştirebilir, bu da cihazın reaksiyon kazanı, katı hazne ve bazı karmaşık ölçüm koşullarında kullanılabilmesini sağlar.
Radar nesne konum anteni, anten aracılığıyla aşağı doğru iletilen dar bir mikrodalga darbesi yayar.Darbe dalgası ölçülen ortamın yüzeyine değdikten sonra geri yansıtılır ve anten sistemi tarafından tekrar alınır.Sinyal elektronik devre parçasına iletilir ve otomatik olarak nesne seviyesi sinyaline dönüştürülür (Darbeler çok hızlı hareket ettiğinden bir elektromanyetik dalganın hedefine ulaşması ve alıcıya geri dönmesi için geçen süre neredeyse anlıktır).
Ölçüm verisi: Spiral alt yüzey veya flanşın sızdırmazlık yüzeyi.
26GHz NYRD-SL Radar Seviye Verici Tasarım Özelliği
1. Anten boyutu küçüktür, kurulumu kolaydır;Temassız radar, aşınma yok, kirlilik yok.
2. Korozyon ve köpükten pek etkilenmez;Orta yoğunluk, sıcaklık ve basınç değişikliklerinden etkilenmez.
3. Şiddetli toz ortamı, yüksek frekans seviyesi ölçerin çalışması üzerinde çok az etkiye sahiptir.
4. Daha kısa dalga boyu, eğimli katı yüzeyler için daha iyi yansıma.
5. Küçük ışın açısı ve konsantre enerji.
6. Ölçüm kör alanı daha küçüktür ve küçük tank ölçümü için iyi sonuçlar elde edilebilir.
7. Değişken koşullarda bile daha iyi performans için yüksek sinyal-gürültü oranı.
8. Yüksek frekans, katı ve düşük dielektrik sabit ortamı ölçmek için en iyi seçimdir.
26GHz NYRD-SL Radar Seviye Verici Teknik Parametreleri
Sıradan uygulama | Kanalizasyonlar, rezervuarlar, nehirler, göller, sığlıklar vb. |
Anten malzemesi | 316L (isteğe bağlı) |
Ölçüm aralığı | 30m,80m (isteğe bağlı) |
Ölçüm doğruluğu | %0.05-%0.1FS |
Güç kaynağı | 24VDC(İki hat, dört hat) |
Orta sıcaklık | -40~+80℃ |
Proses bağlantısı | Braket, flanş (isteğe bağlı) |
Proses basıncı | -0.1~2.0MPa |
Koruma seviyesi | IP67 |
Patlamaya dayanıklı sınıf | Exia II CT6 (isteğe bağlı) |
Sinyal çıkışı | 4...20mA/HART/RS485/Modbus... |
26GHz NYRD-SL Radar Seviye Verici Uygulama Alanı

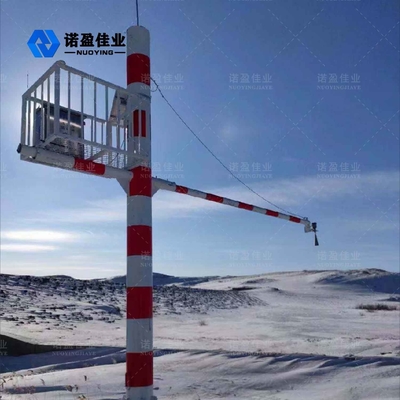

1.Su Kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir suyu seviyesi izleme, ani sel uyarısı, kentsel sel vb.
2.Su arıtma: Rezervuarlar, fosseptikler, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu şebekeleri vb.
3.Diğer: Çevre koruma, gemi yapımı ve diğer endüstriler.
