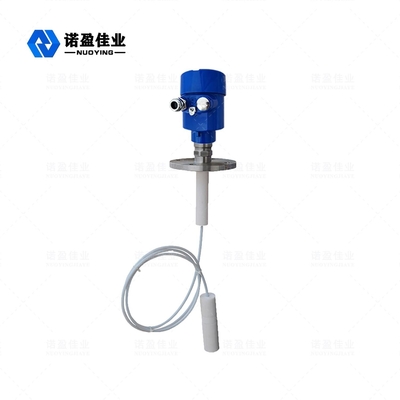

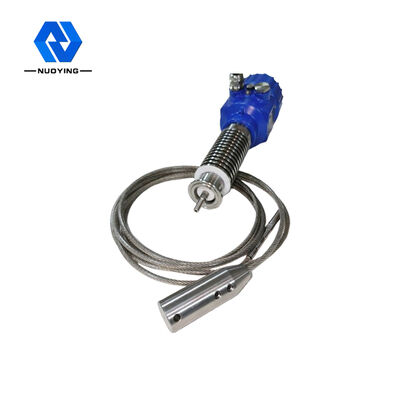

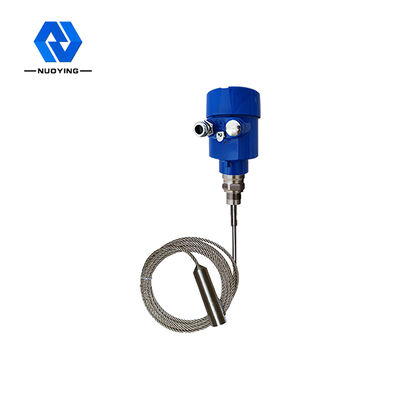

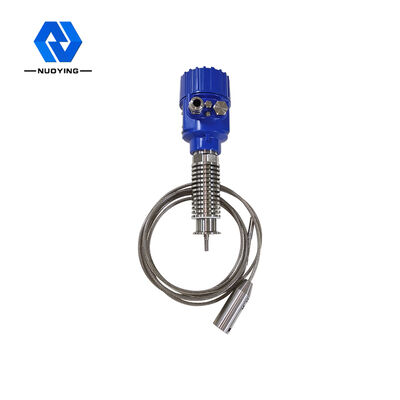

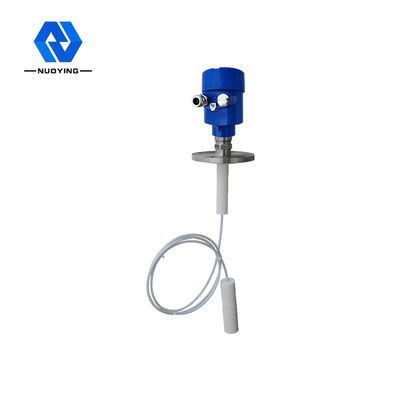

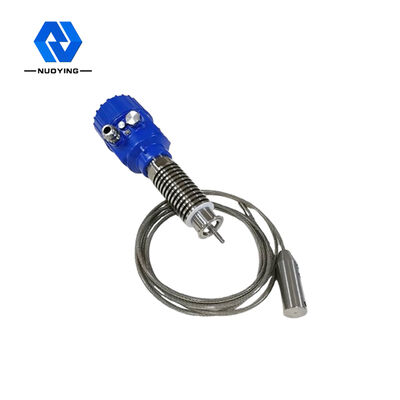

30m İletişim NYRD701 Sıvı Toz Katı Parçacıklar için Kılavuzlu Radar Seviye Vericisi

Sertifika
Çin Xi 'an West Control Internet Of Things Technology Co., Ltd. Sertifikalar
Çin Xi 'an West Control Internet Of Things Technology Co., Ltd. Sertifikalar
Ben sohbet şimdi

30m İletişim NYRD701 Sıvı Toz Katı Parçacıklar için Kılavuzlu Radar Seviye Vericisi

30m İletişim NYRD701 Sıvı Toz Katı Parçacıklar için Kılavuzlu Radar Seviye Vericisi
30m İletişim NYRD701 Sıvı Toz Katı Parçacıklar için Kılavuzlu Radar Seviye Vericisi

Büyük resim :  30m İletişim NYRD701 Sıvı Toz Katı Parçacıklar için Kılavuzlu Radar Seviye Vericisi

Ürün ayrıntıları:
Menşe yeri: Xi'an, Shaanxi, Çin
Marka adı: NUOYINGJIAYE
Sertifika: CE
Model numarası: NYRD701
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: $450 to $1700 /pcs
Ambalaj bilgileri: karton, 60cm×30cm×30cm
Teslim süresi: 7 iş günü
Ödeme koşulları: T/T
Yetenek temini: 1000 adet/ön ay

30m İletişim NYRD701 Sıvı Toz Katı Parçacıklar için Kılavuzlu Radar Seviye Vericisi

Açıklama
Sıradan uygulama: Sıvı, toz, katı parçacıklar Anten malzemesi: Esnek kablo, PTFE, 304(isteğe bağlı)
Ölçüm aralığı: 30m Güç kaynağı: 24VDC(İki hat, dört hat)
Orta sıcaklık: -40~+130℃,-40~+250℃ Proses Basıncı: -0.1~4.0MPa
Proses bağlantısı: Diş, Flanş (isteğe bağlı) sinyal çıkışı: 4...20mA/HART/RS485/Modbus...
Vurgulamak:

Temas Güdümlü Radar Seviye Transmitteri 30m

,

Toz Güdümlü Dalga Radar Seviye Transmitteri

,

Sıvı Güdümlü Radar Seviye Sensörü

Sıcak Satış 30m İletişim NYRD701 Kılavuzlu Radar Seviye Vericisi





NYRD701 Güdümlü Radar Seviye Vericisi Çalışma Prensibi



Kılavuzlu dalga radarı tarafından gönderilen yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır.Ölçülen ortamla karşılaşıldığında, dielektrik sabitinin ani değişmesi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortama olan mesafe ile orantılıdır.

Giriş:

Kılavuzlu dalga radarı, zamanda yolculuk ilkesine dayalı bir ölçüm cihazıdır.Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler aracılığıyla malzeme seviyesi sinyaline dönüştürülebilir.Prob, yüksek frekanslı darbe gönderir ve kablo veya çubuk probu boyunca yayılır.Darbe malzeme yüzeyi ile karşılaştığında geri yansıtılır ve cihazdaki alıcı tarafından alınır ve mesafe sinyali malzeme seviyesi sinyaline dönüştürülür.

Yansıyan sinyal, kablo veya çubuk probu boyunca cihazın elektronik devresine iletilir.Mikroişlemci sinyali işler ve malzeme yüzeyinde mikrodalga darbesi tarafından üretilen ekoyu tanımlar.Doğru yankı sinyali tanıma, darbe yazılımı tarafından tamamlanır.

Malzeme yüzeyinden D mesafesi, darbe zaman yolculuğu T ile orantılıdır:

D=C×T/2 (C, ışık hızıdır).

Boş tankın E mesafesi bilindiğinden, malzeme seviyesi L:

L=ED

Çıktı:

Boş tank yüksekliği E (= sıfır noktası), dolu tank yüksekliği F (= tam ölçek) ve bazı uygulama parametreleri girilerek ayarlanır.Uygulama parametreleri, cihazı 4-20mA çıkışa karşılık gelen ölçüm ortamına otomatik olarak uyarlayacaktır.



NYRD701 Güdümlü Radar Seviye Verici Tasarım Özelliği



1. Akıllı radar seviye ölçer, gelişmiş mikrodalga işleme teknolojisini ve benzersiz yankı keşfi yankı işleme teknolojisini benimser.Temas ölçümü, yüksek ölçüm doğruluğu, daha doğru ölçüm.Aynı zamanda güdümlü dalga radarı yapışmaya karşı dayanıklıdır ve ortam sıcaklığı ve yapışma gibi dış sıcaklıklardan etkilenmez.

2. Çeşitli proses bağlantı modları ve algılama bileşenleri türleri, 70X serisi kılavuzlu dalga radar seviye ölçerleri çeşitli karmaşık çalışma koşulları ve uygulamaları için uygun hale getirir.Yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam gibi.

3. Darbeli çalışma modu ile, ürün son derece düşük emisyon gücüne sahiptir ve çeşitli metal ve metal olmayan kaplara insan vücuduna ve çevreye zarar vermeden kurulabilir.



NYRD701 Güdümlü Radar Seviye Vericisi Teknik Parametreleri



Sıradan uygulama Sıvı, toz, katı parçacıklar
Anten malzemesi Esnek kablo, PTFE, 304(isteğe bağlı)
Ölçüm aralığı 30m
Ölçüm doğruluğu %0.05-%0.1FS
Güç kaynağı 24VDC(İki hat, dört hat)
Orta sıcaklık -40~+130℃,-40~+250℃
Proses basıncı -0.1~4.0MPa
Proses bağlantısı Diş, flanş (isteğe bağlı)
Koruma seviyesi IP67
Patlamaya dayanıklı sınıf Exia II CT6
Sinyal çıkışı 4...20mA/HART/RS485/Modbus...



Not: Ürünler, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.



NYRD701 Güdümlü Radar Seviye Verici Uygulama Alanı



1. Enerji santralleri: Rezervuarlar, silo pompaları, buhar kepçeleri, kül depolama, yağ tankları vb.

2. Petrol sahası: Ham petrol depolama tankları, rafine petrol depolama tankları, üç fazlı ayırıcılar, çökeltme tankları, kanalizasyon tankları, sondaj çamuru tankları vb.

3.Kimyasal: Ham petrol damıtma kulesi, hammadde silosu, ara silo, reaksiyon tankı, amonyak tankı, asfalt depolama tankı vb.

4.Metalurji: Hammadde siloları, yardımcı malzeme siloları, elektrolitik hücre tampon tankları vb.

5.Su Kaynakları: Kanallar, rezervuarlar, tarım arazileri sulama, nehir suyu seviyesi izleme, ani sel uyarısı, kentsel sel vb.

6.Gıda maddeleri: Meyve suyu fabrikası, süt fabrikası, ham şeker depolama tankı, salça depolama tankı, bira depolama tankı vb.

7. İlaçlar: Çin ilaç depolama tankları, ayırıcılar, fermantasyon tankları vb.

8.Su arıtma: Rezervuarlar, fosseptikler, su arıtma tankları, çökeltme tankları, derin kuyular, içme suyu şebekeleri vb.

9.Kağıt: Hammadde silosu, depolama kulesi, kurutma tamburu, kimyasal madde depolama silosu vb.

10.Diğer: Taş ocağı, kömür madeni, çevre koruma, gemi yapımı ve diğer endüstriler.
