Ürün ayrıntıları:
|
| ürün modeli: | NYRD702 | Anten formu: | Kablo Tipi, Çubuk Tipi |
|---|---|---|---|
| Ölçüm aralığı: | 6m | Güç kaynağı: | 24VDC(iki telli, dört telli), 220VAC |
| Anten Malzemesi: | PTFE/304/316 | yankı örneklemesi: | 55 Kez / sn |
| Ölçüm hassasiyeti: | %0,05~%0,1 FS | Proses Sıcaklığı: | -40~+130℃,-40~+250℃,-40~+500℃ |
| Vurgulamak: | 6m Kılavuzlu Radar Vericisi,İletişimli Kılavuzlu Dalga Radar Seviye Vericisi,Mikrodalga Kılavuzlu Radar Seviye Sensörü |
||

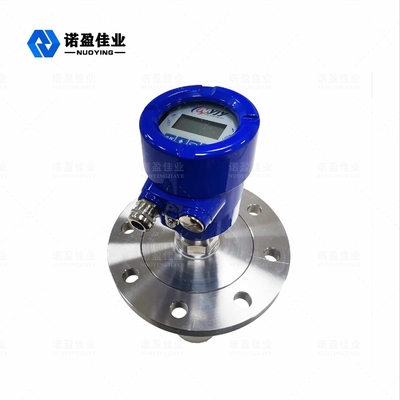

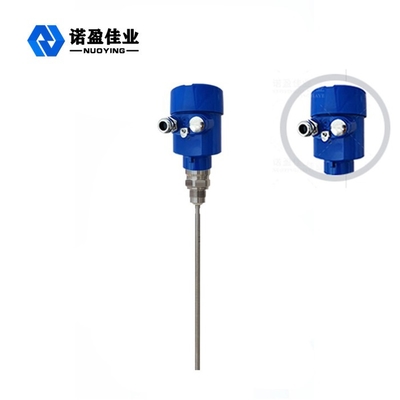

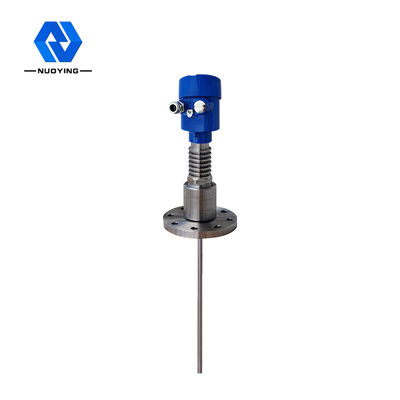

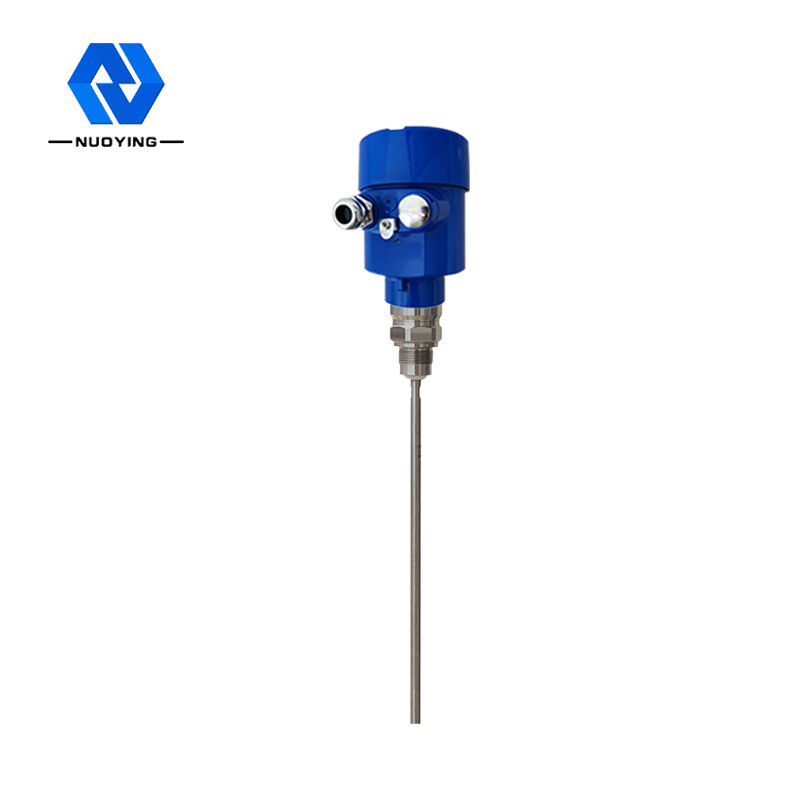

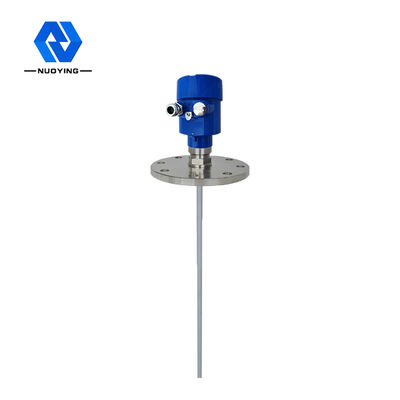

NYRD 702 Kılavuzlu Dalga Radarı Seviye Vericisi 6m Temaslı Yüksek Doğruluk
NYRD 702 Kılavuzlu Dalga Radarı Seviye Transmitteri 6m Temaslı Yüksek Doğruluk çalışma prensibi
Kılavuzlu dalga radarı tarafından yayılan yüksek frekanslı mikrodalga darbesi, algılama bileşeni (çelik kablo orrod) boyunca yayılır ve ölçülen ortamla karşılaşır.Dielektrik sabitinin ani değişimi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, kesinlikle ölçülen ortamın mesafesine oranıdır.
bengiriş işlemi
Kılavuzlu dalga radarı, zamanda yolculuk ilkesine dayalı bir ölçüm aracıdır.Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler tarafından nesne düzeyinde sinyale dönüştürülebilir.Prob, yüksek frekanslı darbe yayar ve kablo veya çubuk probu boyunca yayılır.
Öçıktı süreci
Boş tank yüksekliği E(= sıfır), dolu tank yüksekliği F(= tam aralık) ve bazı uygulama parametreleri girildiğinde, uygulama parametreleri sayacı otomatik olarak 4-20mA çıkışa karşılık gelen ölçüm ortamına uyarlayacaktır.
Tasarım özellikleriNYRD 702 Kılavuzlu Dalga Radarı Seviye Vericisi 6m Temas Edilebilir Yüksek Doğruluk
◎Güdümlü dalga radar nesne seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery Echo işleme teknolojisi, temas ölçümü, yüksek ölçüm doğruluğu, daha doğru ölçüm benimser.Aynı zamanda güdümlü dalga radarı, ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmez.
◎70X serisi kılavuzlu dalga radar nesne seviye ölçer, çeşitli proses bağlantı modları ve algılama modülü türleri sayesinde çeşitli karmaşık çalışma koşulları ve uygulamaları için uygundur.Örneğin: yüksek sıcaklık, yüksek basınç ve düşük dielektrik sabit ortam.
◎Darbe çalışma modu, düşük emisyon gücü, çeşitli metal, metal olmayan kaplara monte edilebilir, insan vücuduna ve çevreye zarar vermez.
Teknik parametre 30m Temaslı ve Yüksek Hassasiyetli NYRD 701 Yüksek Sıcaklıkta, Basınçta Kılavuzlu Dalga Radar Seviye Ölçer
| Sıradan uygulama | Sıvı (düşük dielektrik Dahili ısıtma Bobini, merdiven,) |
| Toz (uçucu kül, kireçtaşı tozu,) | |
| Katı (tane, çakıl) | |
| Ürün modeli | NYRD702 |
| Anten formu | Kablo tipi, çubuk tipi, |
| Anten malzemesi | PTFE, 304, 316 |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 6m, 30m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC(iki telli, dört telli), 220VAC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| Proses basıncı | -0.1~2.0MPa,-0.1~4.0MPa |
| Proses bağlantısı | Diş, dirsek, flanş, kelepçe (isteğe bağlı) |
| Elektrik arayüzü | M20×1.5 , ½" NPT |
| Koruma sınıfı | IP 65, IP 67, IP 68 |
| Patlamaya dayanıklı sınıf | ExdIICT6Gb |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
