Ürün ayrıntıları:
|
| ürün modeli: | NYRD704, | Ölçüm doğruluğu: | %0.05 ~ %0.1 FS |
|---|---|---|---|
| Sıradan uygulama: | Toz (uçucu kül, kireçtaşı tozu, çimento tozu | sinyal çıkışı: | 4... 20mA/HART/RS485/Modbus... |
| Anten Malzemesi: | 316 | Patlamaya dayanıklı sınıf: | ExiaIICT6Ga |
| Vurgulamak: | Koaksiyel Bağlantı Teli Radar Seviye Ölçer,704 Kılavuzlu Dalga Radar Seviye Ölçer,Radar Seviye Verici 6m |
||

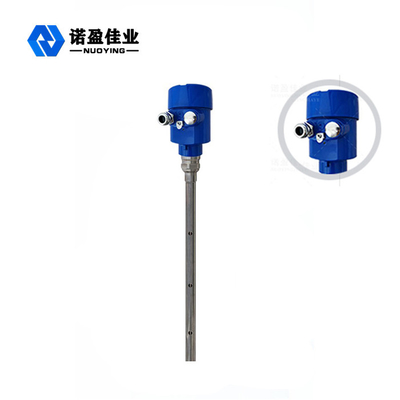

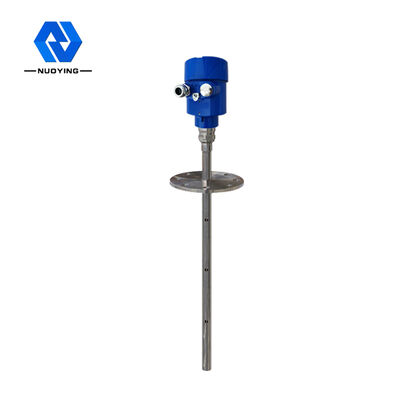

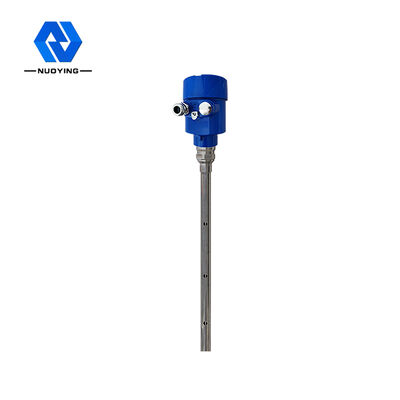

6m NYRD 704 Koaksiyel Bağlantı ve Wise Kılavuzlu Dalga Radar Seviye Ölçer
30m Koaksiyel Bağlantı ve Wise NYRD 704 Kılavuzlu Dalga Radar Seviye Ölçer çalışma prensibi Çalışma sahasında
Kılavuzlu dalga radarı tarafından yayılan Koaksiyel Bağlantı ve Bilge darbe, algılama bileşeni (çelik kablo veya çelik çubuk) boyunca yayılır ve test edilen ortamla karşılaşır.Dielektrik sabitinin ani değişimi nedeniyle yansımaya neden olur ve darbe enerjisinin bir kısmı geri yansıtılır.İletilen darbe ile yansıyan darbe arasındaki zaman aralığı, ölçülen ortamın mesafesi ile orantılıdır.
bengirdi işleme
Kılavuzlu dalga radar aracı, zamanda yolculuk ilkesine dayalı bir ölçüm cihazıdır.Radar dalgası ışık hızında çalışır ve çalışma süresi elektronik bileşenler tarafından hedef seviye sinyaline dönüştürülebilir.Prob, yüksek frekanslı darbe yayar ve kablo veya çubuk probu boyunca yayılır.
Öçıktı işleme
Boş tank yüksekliği E(= sıfır), dolu tank yüksekliği F(= tam aralık) ve bazı uygulama parametreleri girildiğinde, uygulama parametreleri sayacı otomatik olarak 4-20mA çıkışa karşılık gelen ölçüm koşullarına uyarlayacaktır.
Tasarım özelliklerinın-nin 30mKorozyon Önleme ve PTFENYRD 701 Yüksek Sıcaklık ve Basınçta Kılavuzlu Dalga Radar Seviye Ölçer

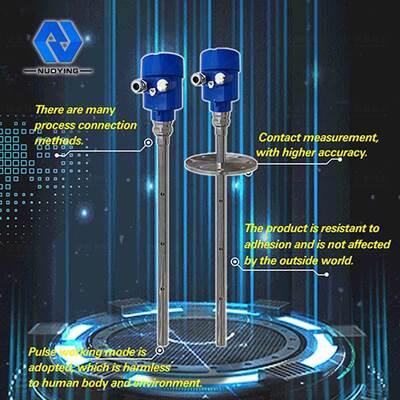

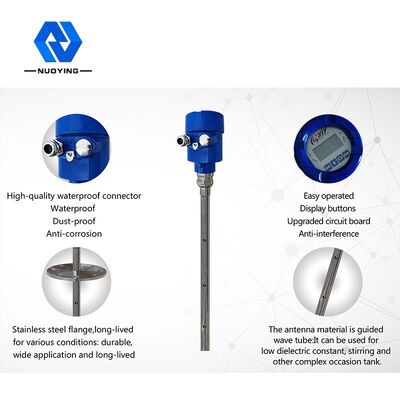

◎Güdümlü dalga radar nesne seviye ölçer, gelişmiş mikrodalga işleme teknolojisi ve benzersiz Echo Discovery Echo işleme teknolojisi, temas ölçümü, yüksek ölçüm doğruluğu, daha doğru ölçüm benimser.Son zamanlarda güdümlü dalga radarı, ortam sıcaklığı ve yapışma gibi dış ortamlardan etkilenmemektedir.
◎Verprocess bağlantı modları ve algılama modülü türleri sayesinde çok yönlü karmaşık çalışma koşulları ve uygulamaları için uygun olan 70-X serisi güdümlü dalga radar nesne seviye ölçer.Örneğin: yüksek sıcaklık, yüksek basınçlı ve düşük dielektrik sabit ortam.
◎Darbe çalışma modu, düşük emisyon gücü, çeşitli aşındırıcı, metal olmayan kaplara monte edilebilir, insan vücuduna ve çevreye zarar vermez.
Teknik parametre 30m Temas Edilebilir ve Yüksek Doğruluk NYRD 701 Yüksek Sıcaklıkta, Basınçta Kılavuzlu Dalga Radar Seviye Ölçer

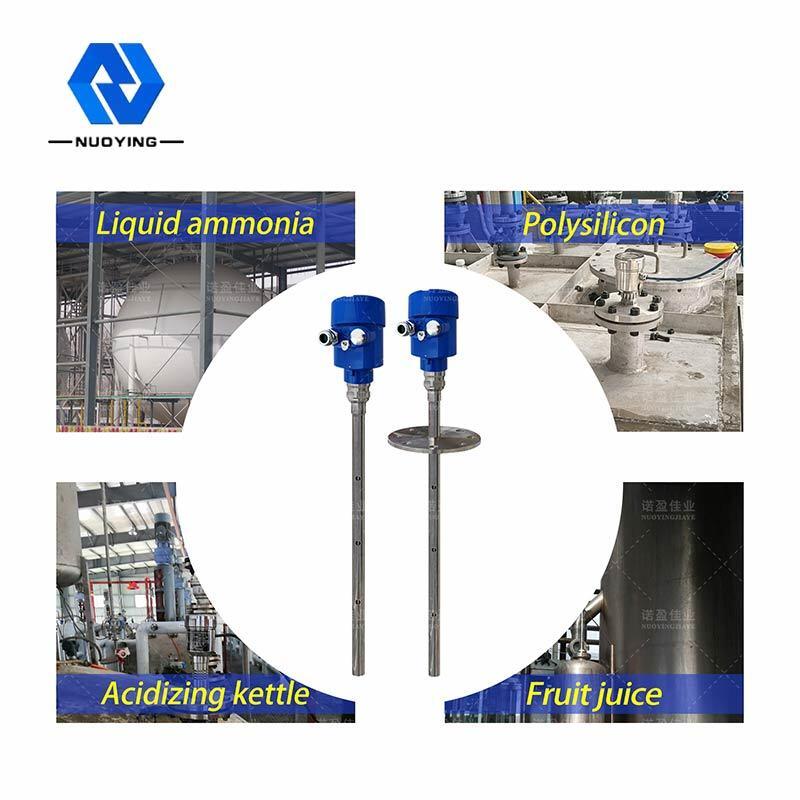

| Sıradan uygulama | Sıvı (güçlü korozyon, düşük dielektrik sabiti, yapışma, yüksek sıcaklık ve yüksek basınç) |
| Toz (uçucu kül, kireçtaşı tozu, çimento tozu) | |
| Katı (küçük parçacıklar) | |
| Ürün modeli | NYRD704, |
| Anten formu | Kablo tipi, çubuk tipi |
| Anten malzemesi | PTFE |
| yankı örnekleme | 55 kez / s |
| Ölçüm aralığı | 6m |
| Ölçüm doğruluğu | %0.05 ~ %0.1 FS |
| Güç kaynağı | 24VDC |
| Sinyal çıkışı | 4... 20mA/HART/RS485/Modbus... |
| Proses sıcaklığı | -40~ +500 °C |
| Proses basıncı | -0.1~2.0MPa,-0.1~4.0MPa |
| Proses bağlantısı | flanş |
| Elektrik arayüzü | M20×1.5 , ½" NPT |
| Koruma sınıfı | IP 65, IP 67 |
| Patlamaya dayanıklı sınıf | ExiaIICT6Ga |
※Not: Ürün, kullanıcıların özel gereksinimlerine göre özelleştirilebilir.
